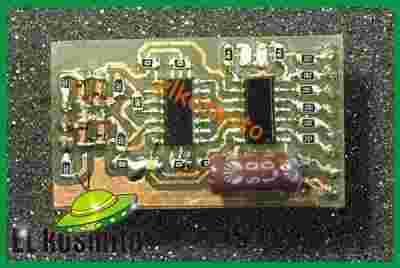

Firma EL KOSMITO opracowała specjalny konwerter, umożliwiający pracę silnika krokowego w roli enkodera działającego w standardowym kodzie Graya 00, 01, 11, 10 lub jako impulsatory kierunku obrotów.

Na wstępie musimy od razu zaznaczyć, że układ wg naszych klientów świetnie się spisuje w roli enkoderów używanych przy syntezach dds w krótkofalarstwie.
http://www.sp2swj.sp-qrp.pl/DDS_DL4JAL/INDEX.htm
http://www.sp2swj.sp-qrp.pl/DDS_DL4JAL/INDEX.htm

Wielokrotnie spotykaliśmy się z problemem wyjątkowo niskiej jakości enkoderów manualnych dostępnych na rynku. Enkodery te służą do ręcznego ustawiania różnych parametrów urządzeń. Ich wadą jest to, że składają się z elementów mechanicznych i łatwo ulegają uszkodzeniom zwłaszcza jeśli często są używane lub używane są przez osoby posiadające brudne dłonie od smarów itp. Lepsze enkodery kosztują dość dużo i przy kilku sztukach koszt urządzenia wzrasta znacząco. Zdecydowaliśmy się stworzyć układ, który rozwiązał kilka naszych problemów konstrukcyjnych, a także zdecydowanie zmniejszył awaryjność i obniżył koszty. Układ ten potrafi przekształcić kręcenie osią silnika krokowego (bipolarne i unipolarne) w sygnały na wyjściu w trzech różnych postaciach. Nawet najtańsze silniki krokowe zastosowane w roli enkoderów cechuje bardzo wysoka trwałość. Testy prowadziliśmy na różnych silniczkach i najgorszy znaleziony bez problemów wystarczył do współpracy z naszym układem.

Uwaga! Jeśli chcesz zastosować ten konwerter+silnik krokowy do precyzyjnych pomiarów to nie jest to dobry pomysł, bo zawsze można zgubić jakiś impuls. W testach ciężko było coś zgubić, ale nie jest to wykluczone. Natomiast jeśli chcesz go zastosować tam, gdzie za każdym razem zerujesz układ lub pomiary wykonujesz zgrubnie (np. automatyczne imadło, które zawsze można wyzerować, czy też ręczne frezarki/tokarki gdzie posługujesz się precyzyjną skalą, ale dodatkowo chcesz zbudować licznik) to ten układ powinien się sprawdzić i zaoszczędzić po kilkaset złotych na jednym drogim enkoderze.

Obejrzyj film demonstracji jednego z naszych układów, w którym użyliśmy konwertera. Na filmie widać, że układ poprawnie reagował nawet na powolne kręcenie osią silnika krokowego. Ilość impulsów generowanych na jeden obrót osią zależy od użytego silnika.

Cechy układu:

• Mikroprocesorowe sterowanie układem


• Trzy systemy kodowania wyjściowego:


• Kod Graya – standardowa sekwencja 00, 01, 11, 10


• Impulsy wysokie – dwa piny, na których pojawiają się impulsy stanu wysokiego trwające około 0,25ms. Pojawiają się one na jednym pinie kiedy kręci się w jedną stronę silnikiem i na drugim pinie kiedy kręci się silnikiem w drugą stronę


• Impulsy niskie – dwa piny, na których pojawiają się impulsy stanu niskiego trwające około 0,25ms. Zasada działania analogiczna do impulsów wysokich


• Współpraca z silnikami unipolarnymi i bipolarnymi


• Diody sygnalizacji krótkimi impulsami kierunek kręcenia silnikiem


• Kompatybilność z układami CMOS, TTL


• Zasilanie 3,3V – 5V


• Wymiary płytki 22x38 mm, wysokość z pinami około 17mm


• Podłączenie na listwie stykowej


• Klasa szczelności: IP00


• Gwarancja 12 miesięcy



Parametry techniczne:

• Zasilanie: 3,3V – 5V


• Pobór prądu: typ. 2,5mA


• Kompatybilność CMOS, TTL


• Maksymalny pobór prądu z każdego wyjścia: 5mA


• Czas trwania impulsów na wyjściach „kierunek”: ok 0,25ms
