ZESTAW DO SAMODZIELNEGO MONTAŻU MONITORINGU
plus telefoniczna pomoc
BARDZO ŁATWY I SZYBKI MONTAŻ

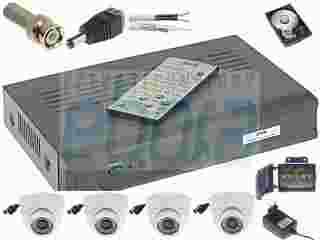

W SKŁAD ZESTAWU WCHODZI:
1. REJESTRATOR CYFROWY DVR-X04E NA 4 KAMERY +LAN +PILOT +USB +VGA
DANE TECHNICZNE
|
Wejścia video:
|
4 (BNC)
|
|
Wyjścia wideo:
|
1x VGA, 1x OUT (BNC)
|
|
Wejścia audio:
|
2 (Cinch)
|
|
Wyjścia audio:
|
1 (Cinch)
|
|
Metoda kompresji zapisu:
|
H.264
|
|
Liczba poziomów kompresji:
|
6
|
|
Rozdzielczości zapisanego obrazu:
|
352 x 288
|
|
Łączna max. prędkość zapisu:
|
100kl/s @ 352x288
|
|
Regulacja prędkości zapisu:
|
2-25 kl/s (352x288) do przydziału na każdą kamerę
|
|
Tryby nagrywania:
|
Ręczny, detekcja ruchu, harmonogram
|
|
Obsługiwane dyski twarde:
|
Max: 1x 2TB (SATA)
|
|
Archiwizacja na zewnętrznych nośnikach:
|
Archiwizacja na napęd USB (pendrive)
|
|
Wyszukiwanie i odtwarzanie nagrań:
|
Wyszukiwanie nagrań po czasie i typie zdarzeń. Odtwarzanie: do przodu, do tyłu, przyspieszanie, zwalnianie nagrania
|
|
Funkcje sieciowe:
|
Program klienta i przeglądarka IE: podgląd live, odtwarzanie i archiwizowanie nagrań oraz konfigurację parametrów rejestratora.
|
|
Wielozadaniowość:
|
Triplex
|
|
Wejścia i wyjścia alarmowe:
|
-
|
|
Sterownie głowicami obrotowymi PTZ:
|
-
|
|
Detekcja ruchu:
|
Podział ekranu na strefy: 22x18 pól detekcji. Dobra czułość detekcji. Po wykryciu ruchu nagrywanie tylko kamery z detekcją.
|
|
Zasilanie:
|
12V / 2A (zasilacz w komplecie)
|
|
Wymiary:
|
255 x 177 x 51 mm
|
|
Masa:
|
750 g
|
|
Inne:
|
Dwa kanały fonii, pilot. Dodatkowo obsługa myszą, 4 strefy prywatności na kanał, zoom myszką przy odtwarzaniu
|
|
Dostęp z telefonu komórkowego:
|
Dostępne aplikacje dla tel. z systemem Symbian, Windows Mobile, Android, Blackberry i iPhone
|
|
Kraj pochodzenia:
|
Chiny
|
2. DYSK HDD-500GB/SATA DO REJESTRATORA
Wewnętrzny, 3.5-calowy dysk twardy o pojemności 500 GB i doskonałej wydajności. Dzięki dużej szybkości odczytu i zapisu danych doskonale nadaje się jako dysk systemowy do codziennej pracy. Podłączany jest za pomocą złącza Serial ATA. Zastosowano w nim technologię NCQ - służącą do optymalizacji pracy dysku poprzez kolejkowania zadań.
Przy zakupie z rejestratorem montaż dysku i test poprawności działania zestawu gratis.
DANE TECHNICZNE
- Wersja interfejsu: Serial ATA/600
- Pojemność: 500 GB
- Prędkość obrotowa: 7 200 obr./min.
- Pamięć cache: 16 MB
- Średni czas dostępu: 4.16 ms
- NCQ - optymalizacja pracy poprzez kolejkowania zadań
3. KAMERA CD6-36/2W 600TVL 3.6mm
Obudowa kamery wykonana jest z tworzywa sztucznego w kolorze białym. Konstrukcja obudowy pozwala na montaż kamery zarówno na suficie podwieszanym (kamera jest bardzo lekka) jak i na ścianie (obraz nie jest obrócony o 90º). Moduł umieszczony jest w obudowie kulowej, a ta z kolei w specjalnym uchwycie, który pozwala na obrót kamery w dowolnej osi.
Zasięg reflektora IR (20 m) podawany przez producenta zależy od warunków zewnętrznych takich jak: przejrzystości powietrza, otoczenia, koloru ścian, itp. Kamera przeznaczona jest do obserwacji w dzień jak i w nocy wewnątrz pomieszczeń.
DANE TECHNICZNE
|
Przetwornik:
|
1/3" Sharp CCD
|
|
Kąt widzenia:
|
- Producent: 67°
- Nasze testy: 72°
|
|
Obiektyw:
|
3.6 mm
|
|
Liczba linii:
|
600 TVL
|
|
Zasięg oświetlenia podczerwieni:
|
20 m
|
|
Wyjście video:
|
1 Vpp / 75 Ω
|
|
Automatyczne funkcje kamery:
|
- AGC - automatyczne wzmocnienie obrazu
- Balans bieli
- BLC - kompensacja światła wstecznego
- AES - automatyczna migawka elektroniczna
|
|
Temperatura pracy:
|
-10° ... 50°C
|
|
Masa:
|
170 g
|
|
Wymiary:
|
Ø 93 x 64 mm
|
|
Zasilanie:
|
12V / 300mA
|
4. KABEL TV-PRZEMYSŁ. K-60+2X0.50/100 O DŁUGOŚCI 20 METRÓW
Specjalistyczny kabel do TELEWIZJI PRZEMYSŁOWEJ. Dwie żyły zasilania plus kabel koncentryczny.
Parametry przewodu elektrycznego:
Linka: 2 x 0.5mm²
Parametry przewodu koncentrycznego:
- Impedancja: 75 Ω
- Żyła: drut CU 0.59
- Izolacja: PE pełny 3.7
- Ekran: Folia Al (PET)
- Oplot: drut CU
- Współczynnik ekranowania: > 75 dB
- Powłoka zewnętrzna: PVC 5.5 mm
Wykaz tłumienności (db) 100 metrowego odcinka kabla dla wybranych częstotliwości (MHz):
- 100 MHz - 10.6 dB
- 200 MHz - 15.2 dB
- 500 MHz - 25.4 dB
- 1000 MHz - 38.9 dB
Przeciętnie przyjmuje się, ze sygnał video można przesłać kablem K-60 na odległość do 400 m bez stosowania wzmacniacza.
5. ZASILACZ 12V/1.25A/5.5 IMPULSOWY
DANE TECHNICZNE
- Napięcie zasilające: 100 ... 240 V / 50-60 Hz
- Napięcie wyjścia: 12 V stabilizowane
- Wydajność prądowa: 1.25 A
- Wyjście: wtyk 2.1/5.5 mm na przewodzie
- Długość przewodu: 1.5 m
Uwaga! Jeżeli zasilacz przeznaczony jest do pracy ciągłej (24H) to prąd znamionowy zasilacza nie powinien przekraczać 80% prądu maksymalnego.
6. ŁĄCZÓWKA ZASILANIA LZ-4/POL
LZ-4/POL jest urządzeniem biernym, pomagającym w uporządkowanym rozgałęzieniu zasilania z jednego zasilacza większej mocy. Łączówka rozgałęzia zasilanie na 4 wyjścia, z których każde zabezpieczone jest bezpiecznikiem polimerowym i posiada diodę LED informującą o jego zadziałaniu (brak świecenia oznacza "przepalenie" bezpiecznika). Gdy nastąpi przeciążenie któregoś z wyjść rośnie rezystancja i temperatura bezpiecznika polimerowego (>100°C), oraz gaśnie dioda LED. Przez nagrzany bezpiecznik płynie niewielki prąd. Po ustaniu przyczyny przeciążenia bezpiecznik samoczynnie wraca do stanu pierwotnego.
Urządzenie idealnie nadaje się do połączenia zasilacza z przewodami YAP75, zasilającymi kamery. Kabel do telewizji przemysłowej YAP75-0,59/3,7+2x0,5 posiada 2 żyły po 0.5mm². Rezystancja teoretyczna to 3.4Ω/100m. Producent przewodu podaje 5.5Ω/100m. Zasilając kamerę napięciem 12V kablem YAP75 i zakładając spadek napięcia do 11V zasilanie można przesłać na odległości podane w tabelce.
|
Max. Prąd
|
Długość dla R=3.4Ω/100m
|
Długość dla R=5.5Ω/100m
|
|
150mA kamera
|
98 metrów
|
60 metrów
|
|
650mA kamera + termostat
|
22 metry
|
14 metrów
|
7. WTYK BNC-W/55-HAND
Wtyk BNC nakręcany na kable YAP-2X0.5/100, K-60+2X0.50/100, RG-59, YWDX. Wtyk można bezproblemowo zaprawić ręcznie. W przypadku mocno dopasowanego kabla należy użyć płaskiego klucza 9.
- Wymiary: 36 x 14 x 14 mm
- Średnica wewnętrzna: Ø5.5 mm
8. SZYBKOZŁĄCZE S-55 WTYK ZASIL. DC 2.1/5.5
Szybkozłącze na standardowe gniazdo do zasilania kamery.
Aby zamontować wtyk wystarczy jedynie odizolować przewody, wcisnąć w zaciski kablowe,a na końcu dokręcić dwa wkręty wkrętakiem krzyżakowym lub płaskim.
DANE TECHNICZNE
|
Wtyk:
|
2.1/5.5
|
|
Zaciski kablowe:
|
Skręcane
|
|
Materiał:
|
Tworzywo sztuczne
|
|
Wymiary:
|
37x14x12mm
|
|
Waga:
|
6g
|
