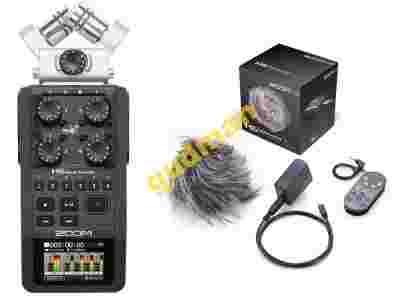

ZOOM H6 + APH 6  rejestrator cyfrowy + akcesoria

Akcesoria zawarte w komplecie z Zoomem H6 :

• Instrukcja obsługi po polsku (pdf)
• kapsuła mikrofonu XYH-6 X/Y
• kapsuła mikrofonu MSH-6 MS
• Karta pamięci SD (2GB)
• 4 baterie (LR6) typu AA
• Oprogramowanie Cubase LE
• Piankowa nakładka przeciwwietrzna WSH-H6
• Kabel przyłączeniowy USB
• Obudowa

Dzięki rewolucyjnemu modelowi H6, naszemu jak dotychczas najbardziej wszechstronnemu mobilnemu urządzeniu do rejestrowania dźwięku, ponownie wyżej zawiesiliśmy poprzeczkę. Dostępne są trzy wymienne kapsuły mikrofonu: X/Y, MS, kierunkowa oraz nasadka z dwoma wejściami zespolonymi XLR/TRS. H6 jest prawdziwym kameleonem w zakresie dźwięków, który dzięki swojemu wstępnemu wzmacniaczowi o wysokiej jakości należy również do najlepiej brzmiących modeli na rynku. Niezależnie czy nagrywanie na żywo, profesjonalne nagrania dźwięku w branży filmowej i wideo czy reportaże elektroniczne: H6 świetnie realizuje każde zadanie.

Główne funkcje (Subhead):

• Wymieniane kapsuły mikrofonu, szybka wymiana, tak jak w przypadku wymiany obiektywu kamery
• jednoczesne nagrywanie na sześciu ścieżkach
• cztery wejścia Mic/Line ze złączami zespolonymi XLR/TRS
• regulator wzmocnienia (prawdziwy regulator!) i przełącznik PAD -20 dB na wejście
• zasilanie phantom dla wszystkich wejść głównych: +12/+24/+48 Volt
• duży kolorowy wyświetlacz LCD, zaokrąglony, aby zapewnić najlepszą czytelność
• bezpośrednie nagrywanie na nośniki pamięci SD, SDHC i SDXC do 128 GB
• rozdzielczość do 24 Bit /96 kHz jako pliki WAV kompatybilne z BWF lub wybór formatów MP3
• funkcje Auto Record, Pre Record i Backup Record - nigdy przegapi się idealnego nagrania!
• wewnętrzna funkcja Mixdown multitrack na stereo
• niezależne połączenie monitorowania i odtwarzania
• wirtualny wskaźnik poziomu VU
• funkcja Voice Memory, do 99 punktów oznaczeniowych na nagranie
• funkcja Overdub z maksymalnie 99 nagraniami
• wbudowane efekty, w tym filtr górnoprzepustowy, kompresor, limiter
• wbudowane dekodowanie MS
• funkcje edycji Normalize, Divide i Trim
• tuner chromatyczny, metronom
• odtwarzanie w pętli z definiowanymi przez użytkownika punktami rozpoczęcia i zatrzymania
• zmienna prędkość odtwarzania, 50-150%
• zmienna wysokość tonów na ścieżce, niezależnie od prędkości odtwarzania
• złącze USB do wymiany danych z komputerem
• wielokanałowy interfejs Stereo-USB-Audio do PC/Mac/iPad
• zaczepy do pasków kamery
• bezpośrednia możliwość montażu na DSLR lub kamerze za pomocą opcjonalnego złącza montażowego Hot Shoe HS-01.
• działa z bateriami alkalicznymi lub akumulatorami NiMH wielokrotnego ładowania typu AA
• ponad 20 godzin eksploatacji z czterema bateriami alkalicznymi typu AA

Wejścia i wyjścia:

Wejścia:

H6 posiada cztery wejścia główne (1-4) oraz dwa wejścia dodatkowe (L, R) do sygnałów z poszczególnych używanych kapsuł mikrofonu (X/Y, MS, kierunkowa lub Dual XLR/TRS Combo). Dostarczona kapsuła XYH-6 X/Y posiada wejście wtórne do podłączenia zewnętrznego sygnału do sygnału mikrofonu lub liniowego przez wejście mini gniazda jack stereo (3,5 mm). Jeśli użyte zostanie to gniazdo, sygnał mikrofonu X/Y zostanie automatycznie wyciszony. Wszystkie cztery wejścia główne H6 (wejścia 1-4) są to gniazda wielofunkcyjne, do których podłącza się wtyczkę XLR oraz wtyczkę jacksymetryczną lub niesymetryczną. Przetwarzają one sygnały mikrofonu i liniowe sygnały dźwięku. Dlatego można podłączać mikrofony zewnętrzne oraz liniowe źródła dźwięku (miksery, przenośne odtwarzacze muzyki, klawiatury, ale też aktywne elektryczne gitary basowe i gitary). Gitary i gitary basowe z pasywnym układem elektronicznym można również podłączać za pomocą miksera lub efektu. Wewnętrzne styki sterownicze zapewniają, że automatycznie w H6 aktywuje się właściwy obwód sterowniczy. Wszystkie złącza H6 są zgodne ze standardem przemysłowym: styk 2 gniazda XLR i końcówka gniazda jack przesyłają biegun dodatni sygnału:

Każde z sześciu wejść (1-4 i L, R) posiada własny regulator wzmocnienia. Ponadto cztery wejścia główne oraz kapsuła EXH-6 zapewniają funkcję PAD -20 dB, aby zapobiegać przesterowaniom przy szczególnie wysokich poziomach dźwięku. Wykorzystanie funkcji PAD w H6 umożliwia rejestrowanie sygnałów, które są o 30 dB głośniejsze i 14 dB cichsze niż w każdym innym rejestratorze przenośnym. Ponadto wszystkie kapsuły wykorzystują stopnie wejściowe o większym napięciu (5 wolt zamiast 3), co pozwala na nagrania bez zniekształceń również przy wysokich poziomach dźwięku. Wbudowany wzmacniacz instrumentalny pozwala na przekazywanie sygnału z najmniejszymi szumami również przy wykorzystaniu długich kabli. Jeśli z H6 mają być zastosowane wysoko jakościowe mikrofony kondensatorowe, należy włączyć odpowiednie zasilanie phantom (+12, +24 lub +48 wolt) w każdym poleceniu menu dla czterech wejść głównych (1-4). Najtańsze mikrofony kondensatorowe z zasilaniem we wtyku (2,5 Volt) można podłączyć do wejścia mini gniazda jack stereo kapsuły X/Y.

Wyjścia:

Wyjście liniowe urządzenia H6 jest wykonane jako niesymetryczne mini gniazdo jack stereo na spodzie obudowy pod wyświetlaczem. Przechodzi przez nie analogowy sygnał wyjściowy stereo z wewnętrznego miksera w H6.

Złącze USB z boku obudowy z prawej strony wyświetlacza LCD zapewnia cyfrowe wyjście dźwięku. Tutaj w zależności od ustawienia „Interfejs audio" w menu USB wychodzi suma stereo lub sześć pojedynczych sygnałów.

H6 posiada również regulowane wyjście słuchawek z boku obudowy z lewej strony wyświetlacza LCD. Aby odsłuchać dźwięk z wyjścia stereo, należy podłączyć słuchawki do wejścia mini gniazda jack 3,5 mm.

H6 posiada wbudowany głośnik z boku obudowy. Pozwala on na szybkie odsłuchiwanie nagrań w trybie mono bez specjalnego okablowania. Głośnik zostanie automatycznie wyłączony, kiedy wyjście liniowe lub słuchawek będzie zajęte.

Nieco X, trochę Y i bardzo dużo stereo

Mikrofon X/Y jest idealny do pokrycia szerokiego obszaru nagrywania, ale jednocześnie do jasnego i określonego odtworzenia sygnałów ze środka -to doskonały wybór dla wszystkich typów nagrań stereo na żywo.

Dostarczona kapsuła XYH-6 X/Y uzupełnia H6 o dwa wyrównane, wysoko jakościowe mikrofony jednokierunkowe. Ten typ mikrofonu jest szczególnie czuły na sygnały dochodzące od przodu, a mniej na dźwięki dochodzące z boku lub z tyłu. Techniczna nazwa to charakterystyka kierunkowa nerkowa. Te mikrofony posiadają największą powierzchnię membrany (14,6 mm), jaką do tej pory zastosowano w mobilnych rejestratorach dźwięku.

Na grafice widać, jak kąt obydwu mikrofonów można łatwo zmieniać względem siebie od 90 do 120 stopni, aby uzyskać szerszą podstawę stereo (US Patent[zasłonięte]81848).

Odtwarzanie stereofonicznych nagrań X/Y w mono umożliwia otrzymanie bardziej pełnego brzmienia dźwięku niż można uzyskać za pomocą mikrofonu. Jeśli kompatybilność mono jest ważna (np. podczas produkcji telewizyjnej), lepszym wyborem może być metoda nagrania M/S środek-bok.

Magia dzięki środkowi i bokowi

Praca z techniką nagrań M/S („środek-bok"): fantastyczna metoda pozwalająca na zmianę podstawowej szerokości stereo również po nagraniu. Dlatego technika ta jest szczególnie korzystna w projektach filmowych, wideo i telewizyjnych. Brzmi jak magia?

Mimo że dostarczana z H6 kapsuła MSH-6 MS wygląda jak pojedynczy mikrofon, zawiera dwa ustawione nad sobą mikrofony. Jeden z mikrofonów w MSH-6 działa jednokierunkowo (jest najbardziej czuły na dźwięk dochodzący z przodu, a mniej na dźwięki z boku i z tyłu), drugi działa dwukierunkowo (ten typ jest bardziej czuły na dźwięki dochodzące z przodu i z tyłu, a mniej na dźwięki z boku).

W kapsule H6 MS jednokierunkowy mikrofon „środkowy" jest skierowany do przodu, a dwukierunkowy mikrofon „boczny" jest obrócony pod kątem prostym w następujący sposób:

Koncepcja związana z nagrywaniem M/S polega na tym, że mikrofon środkowy rejestruje sygnały w obszarze centralnym, a mikrofon boczny generuje przestrzeń i kierunkowość poprzez dodawanie lub odejmowanie informacji bocznych (obydwie strony).

Metoda nagrywania M/S jest zalecana, kiedy do nagrania potrzebny jest zmienny udział przestrzeni. Ta technika jest przeznaczona do nagrań studyjnych, a ze względu na swoją uniwersalność jest mocno zalecana
do nagrań z prób i na żywo.
