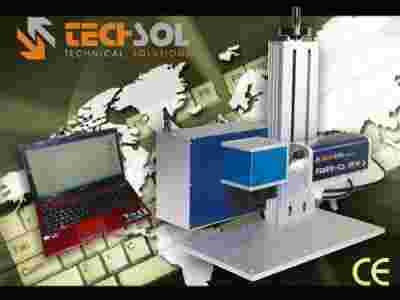

| Znakowarka Laserowa FIBER-TS 10W SEPARATE... |
| ... idealna do grawerowania i znakowania stali, mosiądzu, aluminium i tworzyw sztucznych |
|
Obszar roboczy znakowarki włóknowej FIBER-TS to
110x110 mm. |
opcja (165x165 mm)
Oddzielna głowica skanująca, do 3 metrów od zasilacza. |
|
|
Szybkość znakowania znakowarki laserowej dochodzi do 7 m/s,
|
|
a grubość linii nawet poniżej 15 μm
|
URZĄDZENIA W CIĄGŁEJ SPRZEDAŻY - DOSTĘPNE "OD RĘKI"
|
|
zobacz przykładowe prace w zakładce: galeria
|
|
CHARAKTERYSTYKA ZESTAWU FIBER-TS 10W S
|
|
moduł znakujący (I cz.) z kolimatorem, czerwonym punktem, skanerem,
światłowód długości 3 metry
moduł sterujący (II cz.) z kartą sterującą, zasilaczem laser FIBER, kluczem USB
|
| skaner (galvo) zmieniając kąt luster steruje wiązką lasera tworząc m.in. w stali i plastiku dowolne znaki, obrazy, |
| Q-Switch pulsacyjny laser FIBER kontroluje moc, włączanie i wyłączanie lasera, |
| kolimator przetwarza padające światło w równoległą wiązkę, |
| czerwony punkt - skaner wyświetla miejsce pracy wiązki - niezastąpiony przy pozycjonowaniu, |
| soczewka F-theta skupia wiązkę lasera nawet do 15 μm, |
|
laptop ASUS z systemem Windows 7 i oprogramowaniem EzCAD PL służy do kontroli pracy znakowarki, ustawienia procesu produkcji,
|
| system operacyjny WINDOWS 7, |
| stolik z regulowaną osią Z do ustawiania ogniskowej, |
| blat roboczy z rastrowymi otworami służy do pozycjonowania przedmiotów, |
| pedał START alternatywne uruchamianie procesu, |
|
okulary ochronne zodpowiednimi szkłami, zapewniają filtrację w określonym zakresie promieniowania, chronią wzrok użytkownika przed uszkodzeniem w wyniku działania energii lasera.
|
|
w/w podzespoły to najistotniejsze elementy zestawu.
Zestaw Znakowarka Laserowa FIBER-TS 10W S to kompletne urządzenie gotowe do pracy
|
|
SPECYFIKACJA ZESTAWU FIBER-TS 10W S
|
| Znakowarka Fiber-TS S (I cz.) |
1 kpl. (II częściowa) |
| Zasilacz Lasera (II cz.) |
1 szt. |
| Notebook |
1 szt. |
| Kolimator |
1 szt. |
| Skaner (galvo) |
1 szt. |
| Soczekwa skupiająca |
1 szt. |
| Czerwony punkt |
1 szt. |
| Ruchoma platforma X |
1 szt. |
| Pedał START |
1 szt. |
| Oprogramowanie EzCAD PL |
1 szt. |
| Klucz zabezpieczający USB |
1 szt. |
| System operacyjny Windows 7 |
1 kpl. |
| Kabel zasilający |
1 szt. |
| Okulary ochronne |
1 szt. |
| Instrukcja obsługi |
1 szt. |
| Certyfikat |
1 kpl. |
| Gwarancja |
1 szt. |
|
PARAMETRY TECHNICZNE ZESTAWU FIBER-TS 10W S
|
|
1
|
2
|
| Model |
FIBER-TS 10W S |
| Typ lasera |
FIBER, laser światłowodowy |
| Moc lasera |
10 W (opcjonalnie 20 W) |
| Długość fali promieniowania |
1064±4 nm, podczerwień |
| Rodzaj pracy |
impulsowa |
| Energia pojedyńczego impulsu |
0,8 - 1,0 mJ |
| Szerokość impulsu (20KHz) |
100-140 ns |
| Jakość wiązki |
<2.0 M 2 |
| Częstotliwość repetycji impulsów |
20KHz – 80KHz |
|
Obszar roboczy
|
110 x110 mm (opcja 165x165 mm) |
| Głębokość znakowania |
0,01 - 0,50 mm |
| Prędkość znakowania |
≤7 m/s [500 znaków na sekundę] |
| Minimalna szerokość linii |
0,015 mm |
| Minimalny znak |
0,2 mm |
| Dokładność pozycjonowania |
±0,01 mm |
| System operacyjny |
Windows 7 |
| Formaty plików wejściowych |
PLT, AI, DST, DXF, BMP |
| Komunikacja |
USB |
| Oprogramowanie |
Ez-CAD PL |
| Chłodzenie głowicy |
powietrze |
| Zasilanie |
jednofazowe 230V / 50Hz / 15A |
| Zużycie energii |
300W |
| Temperatura pracy |
15 – 35 oC |
| Wilgotność pracy |
5 – 75 % |
| Wymiary maszyny |
450mm x 250mm x 400 mm |
| Cena zestawu FIBER-TS 10W S: |
79000 PLN
|
|
| * w cenie zestawu |
|
*dowóz na terenie Polski,
|
|
*instalacja urządzenia u Klienta,
|
|
*szkolenie.
|
| Gwarancja: |
| Na wszystkie urządzenia udzielamy 12 miesięcznej gwarancji. |
|
Wszystkie oferowane przez naszą firmę urządzenia posiadają certyfikat CE
|
