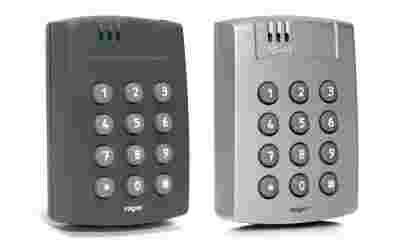

Zewnętrzny czytnik zbliżeniowy PRT 64 LT

• obsługa kart standardu EM 125KHz UNIQUE (EM4100/4102)
• praca w warunkach zewnętrznych IP67
• współpraca: transpondery
• prac w trybie terminalowym
• napięcie zasilania: 10-15 VDC
• pobór prądu (średni): 65mA
• zasięg odczytu: do 15 cm
• ochrona anty-sabotażowa(Tamper): kontakt NC, 50mA/24V,
• kolor: ciemnoszary, srebrny metalik
• możliwość instalacji bezpośrednio na puszce elektro-instalacyjnej 60mm oraz podłączenia za pomocą zacisków śrubowych

• 120 zaindeksowanych użytkowników
• identyfikacja: Karta i/lub PIN
• konfigurowalny format transmisji danych wyjściowych
• historia 3000 zdarzeń
• formaty: Wiegand 26..66 bit, Magstripe (Clock & Data), RS232, RACS (Roger) i inne
• programowalne wyjście przekaźnikowe 1.5A/30V
• dwa wejścia NO/NC
• osobne wejścia do kontroli wskaźnika LED (Rys.1) oraz głośnika
• dwa wyjścia tranzystorowe
• możliwość dołączenia ekspandera we/wy typu XM-2
• możliwość pracy jako programator kart EMC-4 (wymagana licencjonowana wersja programu RARC)
• możliwość dołączenia dodatkowego czytnika serii PRT (obustronna kontrola przejścia)
• programowanie manualne lub z komputera
• ochrona antysabotażowa, tamper (Rys.2)
• możliwość pracy autonomicznej jako samodzielny punkt kontroli dostępu
• odległości pomiędzy czytnikiem i kontrolerem: maks. 150 m
• odległość pomiędzy dwoma czytnikami PRT: maks. 150 m
• klasa środowiskowa: (wg EN 50131-1),
• temperatura otoczenia: od -25 C do +60°C,
• wilgotność względna: 10 to 95% (bez kondensacji)
• wymiary H x W x D 115 X 80 X 35 mm
• waga: 120g
• gwarancja: 24 miesiące

Czytniki serii PRT-LT zostały zaprojektowane do stosowania w systemach kontroli dostępu opartych na identyfikatorach zbliżeniowych standardu EM 125 KHz oraz kodach PIN. Czytnik działa jako urządzenie podrzędne względem kontrolera dostępu i jego rola ogranicza się do odczytu numeru karty lub kodu PIN i przesłaniu odczytanych danych do kontrolera dostępu.

Rys.1 Wskaźnik LED czytnika

Czytniki PRT-LT zostały zaprojektowany do współpracy z kartami zbliżeniowymi standardu EM 125 kHz kompatybilnymi z układami EM 4100/4102. Czytnik przesyła numer karty bez bitów kontrolnych. Numer karty jest transmitowany od pozycji LSB do MSB i w zależności od wybranego formatu danych uzupełniany o wiodące zera lub redukowany na pozycjach MSB.
Rys.2 Ochrona antysabotażowa (tamper)

W trybie terminalowym czytnik działa jako urządzenie podrzędne względem kontrolera dostępu i jego rola czytnika ogranicza się do odczytu numeru karty lub wprowadzonego kodu PIN i przesłaniu danych do urządzenia nadrzędnego który dalej będzie je przetwarzał logicznie. Każdy czytnik PRT-EM może być również wykorzystany jako programator kart Q5 jednakże w tym przypadku wymagana jest do jego obsługi licencjonowana wersja programu RARC (wersja darmowa tego programu nie posiada funkcji programowania kart).

Tryb Terminalowy

• Wiegand 26-66bit
• Magstripe (emulacja ABA Track II)
• RACS (do współpracy z czytnikami serii PR)
• RS232, protokół EPSO (protokół dwukierunkowy)
• RS232, numer karty i osobne klawisze, (protokół jednokierunkowy)
• RS232, numer karty i całe kody PIN, (protokół jednokierunkowy)
• Różne opcje transmisji klawiszy i kodów PIN w formatach Wiegand i Magstripe
• Wejście sterujące wskaźnikiem LED
• Wejście sterujące głośnikiem 3.1.3.
