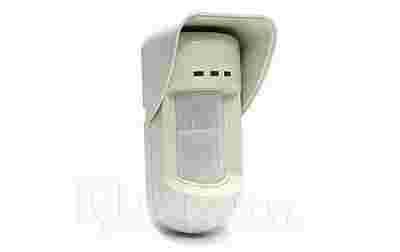

Zewnętrzny czujnik ruchu WatchOut RK-312PR

• dwa kanały PIR
• odporność na zwierzęta: do 70 cm
• zasięg: 15m 90st (soczewka szerokokątna)
• zasięg: 23m 5st (soczewka korytarzowa)
• zasięg: 15m 5st. (kurtyna pionowa)

• wysokość montażu: 1 - 2,7m
• wyjście dzień/noc załączane fotokomórką
• obudowa IP 65, daszek

• odporna na słońce, śnieg, grad i ptaki
• zasilanie: 9-16V DC, 42 mA
• temperatura pracy -30°C do +60°C
• wymiary 220 x 115 x 123 mm
• gwarancja: 24 miesiące

Technologia Rozpoznawania Kołysania...

Technologia rozpoznawania kołysania wyodrębnia kołyszące się obiekty takie jak krzewy, drzewa czy znaki np. drogowe. Technologia rozpoznawania kołysania jest możliwa dzięki zastosowaniu dwóch kanałów mikrofalowych, które odróżniają impulsy pochodzące z poruszającego się obiektu i pozwalają na dokładne określenie odległości od czujnika oraz to, w którą stronę porusza się dany obiekt. Kołyszące się obiekty, które nie przesuną się więcej niż o określoną odległość są ignorowane.

Rys.1 Technologia rozpoznawania kołysania.

Technologia Cyfrowej Korelacji...

Technologia Cyfrowej Korelacji jest realizowana przez dwa niezależne kanały PIR z oddzielnymi soczewkami. Naprzemienne wiązki doskonale chronią pole detekcji czujnika, a sygnał, jaki dociera do czujnika z obu kanałów jest oddzielnie porównywany. Technologia Cyfrowej Korelacji zapewnia wykrycie tylko tych obiektów, które wywołały sygnał o tej samej częstotliwości na obu kanałach PIR. To eliminuje fałszywe alarmy spowodowane przez zwierzęta domowe, refleksy świetlne, samochody czy gwałtownie zmieniającą się temperaturę. Technologia Cyfrowej Korelacji jest bardziej zaawansowana niż technologia zastosowana w konwencjonalnych czujnikach z dwoma kanałami PIR. W konwencjonalnych czujnikach fałszywe alarmy mogły być wywoływane zdarzeniami, które jednocześnie w każdym z kanałów PIR wywoływały różne sygnały.

Rys.2 Technologia cyfrowej korelacji.

Zdalna diagnostyka i kontrola...

Wykorzystując magistralę centrali ProSys możemy podłączyć do niej bezpośrednio do 32 czujników WatchOut. Ten zintegrowany system bezpieczeństwa nie wymaga stosowania dodatkowych modułów rozszerzających linie. Poprzez szyfrator lub program Upload/Download możemy przeprowadzić regulację czujnika oraz jego diagnostykę. Dzięki takiemu rozwiązaniu zaoszczędzamy dużo czasu.

Zdalna kontrola ustawień

• kontrola diod: 3 LEDs / 1 LED / wyłączenie
• czułość detekcji
• zakres PIR
• alarm logiczny: AND / OR
• typ soczewki: szerokokątna / daleki zasięg
• uzbroenie: Wł / Wył

Zdalna diagnostyka

• napięcie zasilające
• poziom sygnału oraz poziom szumów na każdy sensor PIR
• wersja oprogramowania

Rys.3 Materiały montażowe.

Rys.4 Instrukcja.
