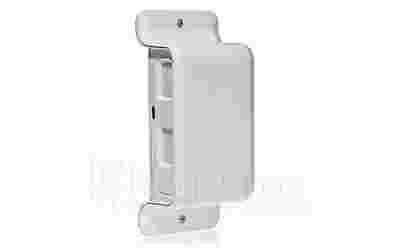

Bezprzewodowy zewnętrzny czujnik ruchu NVR 780

• 4x podwójny pyroelement
• zasięg: 2x3 ~ 12m
• cyfrowa kompensacja temperatury/ APSP
• soczewka Fresnela i lustra
• szybki algorytm analizy cyfrowej
• optyczna i cyfrowa regulacja zasięgu
• brak reakcji na zwierzęta do 40kg
• zasilanie: baterie alkaliczne 3xAA

• wysokość instalacji: powyżej 1.5m
• temperatura pracy: -36ºC ~ +50ºC

Czujnik NVR-780 został zaprojektowany w celu ochrony okien oraz drzwi. Urządzenie wykrywa zbliżającego się intruza do budynku, dzięki czemu system alarmowy może wygenerować alarm jeszcze zanim intruz dostanie się do wnętrza. Czujnik kompatybilny jest z systemem Magellan, Spectra SP, EVO192.

Rys.1 Charakterystyka pracy.

Wodoszczelna i odporna na uderzenia obudowa zawiera dwie pary detektorów PIR - jedna para na każdą stronę czujnika. W zależności od potrzeby detekcji intruza po każdej stronie czujnika może powodować reakcję dwóch oddzielnych wyjść alarmowych lub jednego wspólnego. Każda strona czujnika to dwa niezależne układy optyczne, dwa podwójny elementy detekcyjne i dwa układy cyfrowego przetwarzania sygnału. Czujnik generuje alarm wtedy, gdy zostaną przecięte dwie wiązki podczerwieni, z których jedna przebiega poziomo, a druga ma możliwość regulacji kąta nachylenia. Dzięki takiej konfiguracji możliwe jest ograniczenie zasięgu detekcji tak, aby czujnik nie reagował na ruch obiektów poza pożądanym obszarem ochrony.

Rys.2 Charakterystyka detekcji czujnika.

Zewnętrzny czujnik NVR780 może pracować w jednym z dwóch trybów, jako czujnik pojedynczy i podwójny - oddzielne wyjścia dla obydwu stron. Dodatkowo urządzenie posiada możliwość pracy na magistrali adresowalnej Digiplex EVO. Łatwą instalacje usprawnia również dioda LED i buzzer przeznaczony do testowania czujnika oraz wbudowana poziomica ułatwiająca montaż.
