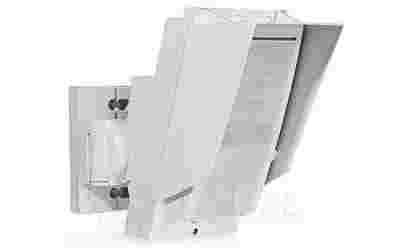

Zewnętrzny czujnik ruchu HX 80 N

• metoda detekcji: podwójny PIR
• zasięg detekcji: 24m x 2m, kurtyna, 20 stref detekcji
• regulacja zasięgu detekcji: 6,5m; 10m; 13m; 18m
• wykrywalna prędkość ruchu: 0,3-1,5m/s
• czułość: 2,0°C przy 0,6 m/s
• zasilanie: 9,5-18V
• pobór prądu: 35mA maks. przy 12V

• czas trwania alarmu: 2(±1)s
• czas przygotowania do pracy: około 60s (dioda LED miga)
• wyjście alarmowe: wybór pomiędzy N.O. lub N.C. 28V= 0,2A maks.
• styk sabotażowy N.C. 28V= 0,1A maks., otwarty po zdjęciu obudowy;
• wejście AUX: N.C. 28V= 0,1A maks.
• dioda sygnalizacyjna: czas wygrzania, alarm
• odporność na zakłócenia: 10V/m
• temperatura pracy: -20°C ÷ +60°C
• wilgotność: do 95% maks.
• stopień ochrony obudowy: IP55
• miejsce zamocowania: ściana (wewnętrzna, zewnętrzna)
• wysokość montażu: 2,5 - 3,0m
• kąt regulacji uchwytu: ±20° w pionie, ±95° w poziomie
• masa: 720g
• akcesoria: chwyt, daszek, naklejki maskujące, zestaw śrub do montażu
• inteligentna logika AND
• podwójny alborytm obróbki sygnału:
  • przewidywanie procesu oziębiania tła po słonecznym dniu
  • inteligentna kompensacja temperatury
• eliminacja zakłóceń pochodzących od kołyszących się roślin (Vegetation Sway Analysis Logic)
• opatentowany filtr światła białego (Double Conductive Shielding)
• elastyczne kształtowanie pola detekcji:
  • ograniczanie zasięgu detekcji
  • wykluczanie przeszkód w polu detekcji
• uchwyt regulowany w zakresie 180° i daszek przeciwsłoneczny / przeciwśnieżny

Nowa technologia...

Zupełnie nowa czujka zewnętrzna HX80, w której zastosowa­no szereg unikatowych rozwiązań technologicznych. Układ optyczny czujki HX opracowano razem ze specjal­nym piroelementem, który wraz z soczewką tworzy strukturę 20 pól detekcji. Zastosowanie przeplatających się obszarów detekcji dwu niezależnych modułów czujek PIR doprowadziło do stworzenia zaawansowane­go algorytmu wykrywania alarmu - Inteligentnej logiki AND - który jest wyjątkowo odporny na typowe źródła fałszywych alarmów (np. małe zwierzęta). Układ Inteligentnej Kompensacji Temperatury, automa­tycznie wyostrza czułość detekcji i dostosowuje ją do otaczających warunków środowiskowych. To wyjątkowe rozwiązanie technologiczne pozwala wykrywać intruza w wyjątkowo niesprzyjających warunkach meteorologicznych. Ponadto model HX-80N posiada charakterystykę kurtynową o zasięgu 24m.

Inteligentna logika AND...

Zastosowanie nowej, oryginalnej optyki w czujkach zewnętrznych nowej generacji (seria HX) tworzy skomplikowaną strukturę składającą się z dużej ilości stref detekcji ułożonych na przemian
z górnego i dolnego kanału czujki PIR. Tak skomplikowany układ optyczny wymaga równie zaawansowanego algorytmu weryfikacji alarmu. Złożone zależności czasowe i charakterystyka czujki wymagająca pobudzenia obu kanałów PIR to najważniejsze cechy nowego algoryt­mu decyzyjnego. W połączeniu z gęstym pokryciem pola widzenia czujki strefami detekcji redukuje ryzyko „fałszy­wych alarmów" do minimum, zwłaszcza tych generowanych przez małe zwierzęta.

Rys.1 Inteligentna optyka.

Zaawansowana kompensacja temperatury...

Przy temperaturach otoczenia zbliżonych do temperatury ciała człowieka, różnica temperatur pomiędzy temperaturą otoczenia i ciała człowieka jest minimalna. W takich warunkach detekcja intruza jest wyjątkowo trudna, a dla wielu czujek PCP wręcz niemożliwa. Problem ten eliminuje się stosując różnego rodzaju algorytmy kompensacji wpływu temperatury. Najbardziej popularna, o charakterystyce liniowej, powoduje destabilizację czujki w wyższych tempera­turach, gdyż za bardzo zwiększa czułość czujki. Dlatego w profesjo­nalnych produktach stosuje się zaawansowaną kompensację tem­peratury o specjalnie opracowanej, nieliniowej charakterystyce zmian czułości. Zwiększa ona czułość urządzenia i osiąga wartość maksy­malną dla zakresu temperatur pomiędzy 35°C i 37°C. Dalszy wzrost temperatury powoduje zmniejszenie czułości detektora ze względu na efekt inwersji, który ułatwia czujce wychwycenie intruza w wysokich temperaturach.

Rys.2 Wykres kompensacji temperatury.

Inteligentna kompensacja temperatury „Summer Night Compensation Logic"...

Czujki zewnętrzne są narażone na działanie zmiennych warunków środowiskowych jak żadne inne. Detekcja intruza przy dziennych zmianach temperatury rzędu 20-30°C powoduje, że często pojawia się sytuacja, gdy emisja podczerwieni tła zlewa się z promieniowaniem człowieka. Można to zaobserwować w szczególności latem, gdy wieczorami po szczególnie ciepłym dniu klasyczne czujki nie są w stanie wykryć obecności człowieka pomimo, iż temperatura otoczenia już dawno spadła poniżej krytycznych 35°C. Takie „ślepnięcie" czujek wynika z kumulacji energii przez tło w ciągu dnia i emitowaniu wieczorem znacznie silniejszego obrazu w podczerwieni niż wynika to z bieżącej temperatury otoczenia.

Rozwiązaniem tego problemu jest unikalna, w skali branży, kompensacja temperatury nowej generacji „Summer Night Compensation Logic". Zastosowanie pomiaru oświetlenia oraz zapamiętywanie zmian temperatury w ciągu dnia pozwala dokładniej dostosowywać czułość czujki do rzeczywistych warunków pracy uwzględniając historię zmian obserwowanych parametrów środowiskowych. Efektem jest wyjątkowa wykrywalność intruza w najtrudniejszych warunkach pracy przy zachowaniu wysokiej stabilności czujki i odporności na fałszywe alarmy.

Rys.3 Inteligentna kompensacja temperatury „Summer Night Compensation Logic".

Filtr światła białego „Double Conductive Shielding"...

Czujki wyposażone w opatentowany filtr światła białego „Double Conductive Shielding" posiadają zdolność filtracji fal światła widzialnego oraz fal elektromagnetycznych, zapewniając stabilne warunki pracy najbardziej wrażliwym na zakłócenia komponentom czujki.

Rys.4 Filtr światła białego.

Technologia filtracji fal z zakresu światła widzialnego...

Technologia filtracji fal światła widzialnego, zapobiega powstawaniu „fałszywych alarmów", kiedy w kierunku czujnika zostanie skierowany silny strumień światła np. z lampy halogenowej.
„Fałszywe alarmy" nie są generowane nawet wtedy, gdy w kierunku czujnika zostanie skierowane światło reflektorów samochodowych z odległości 30cm.

„Fałszywe alarmy" są równie często powodowane przez bezpośrednie bądź odbite silne światło słoneczne. Filtr „Double Conductive Shielding" zapewnia ochronę przed bezpośrednim oświetleniem silnym strumieniem światła do 100000 luksów. Najbardziej prawdopodobne scenariusze powstawania „fałszywych alarmów" to wczesny ranek lub wieczór, gdy słońce znajduje się nisko nad horyzontem albo w wyniku odbicia światła słonecznego od gładkiej powierzchni. Rzadko jednak przekracza ono 50000 luksów, a czujki wyposażone w taki filtr nie będą generowały „fałszywych alarmów" z tego powodu. Należy jednak pamiętać, że widmo słońca posiada również zakres podczerwieni, które wykrywają czujki co w pewnych sytuacjach - strumień światła znajdzie się w bezpośrednio w strefie detekcji i spełnione będą pozostałe warunki aktywacji alarmu - może powodować stany alarmowe.

Technologia filtracji fal elektromagnetycznych...

Zastosowanie filtru „Double Conductive Shielding" zwiększa odporność na zakłócenia elektromagnetyczne o natężeniu 30V/m i większym, w szerokim zakresie częstotliwości. Oznacza to, bardzo wysoki stopień ochrony przed zakłóceniami np. umieszczenie 10W nadajnika w odległości ok. 30cm od czujki nie spowoduje zaburzeń jej pracy t.j. „fałszywych alarmów". Takie parametry są możliwe dzięki możliwości ekranowania w całości układów elektronicznych odpowiedzialnych za wstępne wzmocnienie sygnałów elektrycznych generowanych przez piroelement.

Elastyczne dopasowanie pola detekcji...

Zastosowanie czujki o charakterystyce przestrzennej bardzo często napotyka na problem w postaci obiektu/ów w obszarze pokrycia czujki, które przy niesprzyjających warunkach środowiskowych generować będą „fałszywe alarmy". Wszystkie czujki OPTEX z tej grupy posiadają możliwość takiej korekty pola detekcji, aby obszar zagrożony wykluczyć z pola widzenia czujki.
Tym samym oszczędzamy czas pracy instalatora oraz obniżamy koszt samej instalacji, zmniejszając ilość niezbędnych czujek do zabezpieczenia obiektu. Technicznie ta funkcja jest realizowana przez przesłony lub naklejki maskujące zawsze dostarczane w zestawie z czujką.

Rys.5 Naklejka maskująca.

Rys.6 Przesłony dla strefy dalszej HX-80.

Rys.7 Zasięg.

Rys.8 Regulacja uchwytu.
