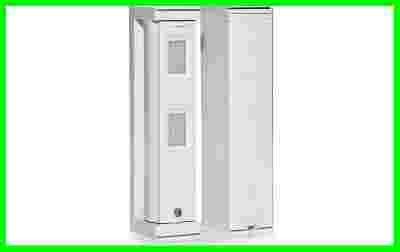

Zewnętrzny czujnik ruchu FTN RAM
- metoda detekcji: podwójny PIR
- antymasking
- zasilanie bateryjne
- zasięg detekcji: 5x1m
- ograniczenie zasięgu detekcji: 2m; 5m
- wykrywalna prędkość ruchu: 0,3-1,5m/s
- czułość: 2,0°C przy 0,6 m/s
- zasilanie: 2,5-10V lub 3-9V (bateria litowa lub alkaliczna)
- pobór prądu: 10µA maks. przy 3V
- czas trwania alarmu: 2(±1)s
- czas przygotowania do pracy: około 120s (dioda LED miga)
- wyjście alarmowe: wybór pomiędzy N.C lub N.O. 10V= 0,01A (maks.)
- wyjście usterki: wybór pomiędzy N.C lub N.O. 10V= 0,01A (maks.)
- dioda sygnalizacyjna:
- nieaktywna: podczas normalnej pracy
- świeci/miga: podczas przygotowania do pracy, alarmu, próby zakrycia czujki
- temperatura pracy: -20°C ÷ +60°C
- wilgotność: do 95% maks.
- stopień ochrony obudowy: IP55
- miejsce zamontowania: ściana (zewnętrzna, wewnętrzna)
- wysokość montażu: 0,8-1,2m
- masa: 190g
- w zestawie: przewód łączący do zasilania i alarmu, przewód łączący do wyjścia usterki, akcesoria montażowe
- cyfrowy aktywny antymasking IR
- łatwa zmiana zasięgu 2m/5m
- regulacja w poziomie w zakresie 190°
- udoskonalone funkcje odporności na zwierzęta
- zaawansowany algorytm oceny rozmiarów intruza
- podwójny filtr światła białego
- inteligentna logika AND
Technologia Optex...
Zewnętrzna czujka PIR FTNRAM przystosowana do zasilania bateryjnego jest kontynuacją linii czujek FTN. Czujki FTN-R/RAM charakteryzują się łatwą procedurą instalacji, zapewniając jednocześnie ten sam poziom detekcji, co modele standardowe.
Cyfrowy „Antymasking"...
Technologie cyfrowego przetwarzania sygnałów dają niespotykane dotąd możliwości kształtowania charakterystyk czujek. Uznaną technologę optycznego „Antymaskingu" w najnowszych modelach czujek uzupełniono cyfrowym algorytmem, który dostosowuje parametry „Antymaskingu"do zmian otoczenia. Typowe rozwiązania „Antymaskingu" optycznego ustalają parametry pracy w czasie testu czujki zaraz po jej włączeniu. Parametry te nie ulegają zmianie przez cały okres działania czujki, choć warunki pracy się zmieniają (oświetlenie, temperatura, pory dnia, itd.).
Cyfrowy „Antymasking" OPTEX śledzi zmiany środowiskowe i dostosowuje się do ich zmian gwarantując najwyższe standardy pracy.
Rys.1 Antymasking.
Logika SMDA...
Technologia SMDA polega na zintegrowaniu wszystkich algorytmów analizujących czynniki środowiskowe w jeden system analizy sygnałowej oraz taka jego optymalizacja, która zapewni niezawodną pracę urządzenia. Rozumiemy przez to eliminowanie „fałszywych alarmów", szybką i adekwatną reakcję na zmieniające się warunki atmosferyczne i związane z nimi czynniki środowiskowe (nasłonecznienie, temperatura, emisja tła, zakłócenia elektromagnetyczne itp.).
W porównaniu do starszych czujek uzyskano 24-krotnie większą zdolność adaptacji do warunków środowiskowych!
Nie można również pominąć kwestii związanych z realizacją fizyczną takiego układu. W odróżnieniu od innych zaawansowanych technologicznie rozwiązań nie jest to rozwiązanie procesorowe. Zoptymalizowany algorytm „zakodowano"' w wewnętrznej strukturze układu scalonego (ASIC) uzyskując w ten sposób dedykowany komponent o bardzo wysokich parametrach. Takie podejście znajduje swoje odzwierciedlenie również w zużyciu energii przez urządzenia zaprojektowane z wykorzystaniem tej technologii. Wśród czujek zewnętrznych tak zasilanych kablowo jak i bateryjnie są to urządzenia o wyjątkowo niskim poborze prądu.
Rys.2 Technologia SMDA.
Rys.3 Większa zdolność adaptacji do warunków środowiskowych.
Funkcja rozróżniania wielkości intruza...
Zastosowanie czujki o charakterystyce przestrzennej bardzo często napotyka na problem w postaci obiektu/ów w obszarze pokrycia czujki, które przy niesprzyjających warunkach środowiskowych generować będą „fałszywe alarmy". Wszystkie czujki OPTEX z tej grupy posiadają możliwość takiej korekty pola detekcji aby obszar zagrożony wykluczyć z pola widzenia czujki. Tym samym oszczędzamy czas pracy instalatora oraz obniżamy koszt samej instalacji, zmniejszając ilość niezbędnych czujek do zabezpieczenia obiektu. Technicznie ta funkcja jest realizowana przez przesłony lub naklejki maskujące zawsze dostarczane w zestawie z czujką.
Rys.4 Złożone pole detekcji czujek.
Funkcja rozróżniania wielkości intruza eliminuje występowanie fałszywych alarmów spowodowanych przez małe zwierzęta oraz inne obiekty będące w ruchu np. samochody.
Rys.5 Funkcja rozróżniania wielkości intruza.
Filtr światła białego „Double Conductive Shielding"...
Czujki wyposażone w opatentowany filtr światła białego „Double Conductive Shielding" posiadają zdolność filtracji fal światła widzialnego oraz fal elektromagnetycznych, zapewniając stabilne warunki pracy najbardziej wrażliwym na zakłócenia komponentom czujki.
Rys.6 Filtr światła białego.
Technologia filtracji fal z zakresu światła widzialnego...
Technologia filtracji fal światła widzialnego, zapobiega powstawaniu „fałszywych alarmów", kiedy w kierunku czujnika zostanie skierowany silny strumień światła np. z lampy halogenowej. „Fałszywe alarmy" nie są generowane nawet wtedy, gdy w kierunku czujnika zostanie skierowane światło reflektorów samochodowych z odległości 30cm.
„Fałszywe alarmy" są równie często powodowane przez bezpośrednie bądź odbite silne światło słoneczne. Filtr „Double Conductive Shielding" zapewnia ochronę przed bezpośrednim oświetleniem silnym strumieniem światła do 100000 luksów. Najbardziej prawdopodobne scenariusze powstawania „fałszywych alarmów" to wczesny ranek lub wieczór, gdy słońce znajduje się nisko nad horyzontem albo w wyniku odbicia światła słonecznego od gładkiej powierzchni. Rzadko jednak przekracza ono 50000 luksów, a czujki wyposażone w taki filtr nie będą generowały „fałszywych alarmów" z tego powodu. Należy jednak pamiętać, że widmo słońca posiada również zakres podczerwieni, które wykrywają czujki co w pewnych sytuacjach - strumień światła znajdzie się w bezpośrednio w strefie detekcji i spełnione będą pozostałe warunki aktywacji alarmu - może powodować stany alarmowe.
Technologia filtracji fal elektromagnetycznych...
Zastosowanie filtru „Double Conductive Shielding" zwiększa odporność na zakłócenia elektromagnetyczne o natężeniu 30V/m i większym, w szerokim zakresie częstotliwości. Oznacza to, bardzo wysoki stopień ochrony przed zakłóceniami np. umieszczenie 10W nadajnika w odległości ok. 30cm od czujki nie spowoduje zaburzeń jej pracy t.j. „fałszywych alarmów". Takie parametry są możliwe dzięki możliwości ekranowania w całości układów elektronicznych odpowiedzialnych za wstępne wzmocnienie sygnałów elektrycznych generowanych przez piroelement.
Rys.7 Zasięg.
|
