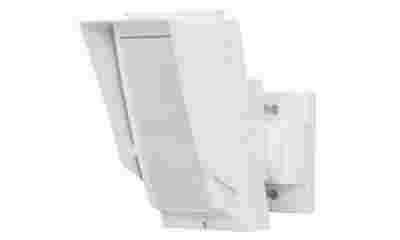

Zewnętrzna kurtyna PIR dalekiego zasięgu HX 80NRAM

• metoda detekcji: PIR
• zasięg detekcji: 24 x 2m kurytna
• regulacja zasięgu detekcji: 6.5m, 10m, 13m, 18m
• ilość stref detekcji: 20
• zasilanie: bateria litowa 3 ~ 7.2V
• pobór prądu: 30µA (czuwanie), 4mA (maks.) przy 3V

• wykrywalna prędkość ruchu: 0.3 ~ 1.5m/s
• czułość: 2.0ºC przy 0.6m/s
• czas trwania alarmu: 2s
• czas przygotowania do pracy: około 90s (dioda LED miga)
• wyjście alarmowe: N.C. 10V 0.01A maks.
• styk sabotażowy: N.C. 28V 0.1A maks., otwarty po zdjęciu obudowy
• wyjście usterki: wybór pomiędzy N.O. lub N.C. 10V 0.01A maks.
• dioda sygnalizacyjna: wyłączony podczas normalnej pracy. Włączony podczas testu. Czerwona: przygotowanie, alarm, usterka, słaba bateria.
• odporność na zakłócenia: 10V/m
• temperatura pracy: -20ºC ~ +60ºC
• wilgotność: 95% maks
• stopień ochrony obudowy: IP55
• miejsce montażu: ściana (na zewnątrz, wewnątrz)
• wysokość montażu: 2.5 ~ 3.0m
• kąt regulacji: +/- 20º w pionie, +/- 90º w poziomie
• masa: 780g

Zewnętrzna kurtyna HX-80NRAM należy do serii czujek HX, które posiadają szereg nowoczesnych rozwiązań technologicznych w zakresie detekcji PIR, optycznego aktywnego antymaskingu oraz kompensacji temperatury. Model HX 80NRAM charakteryzuję kurtynowym zasięg o długości 24 metrów oraz funkcją antymaskingu. Zastosowano w nim również szereg rozwiązań podnoszących komfort użytkowania dzięki nowoczesnej łatwej w obsłudze regulacji zasięgu czujki. Czujka jest zasilana bateryjnie i przystosowana do współpracy z nadajnikami systemów bezprzewodowych. Opisywany model charakteryzuje się również elastycznym modelowaniem obszaru detekcji PIR, technologią wielowarstwowego pokrycia pola detekcji, inteligentnej logiki AND, inteligentnej kompensacji temperatury, posiada opatentowany filtr światła białego. Eliminuje zakłócenia pochodzący od kołyszących się roślin. Na jego wyposażeniu znajduje się również zintegrowana funkcja oszczędzania energii.

Elastyczne dopasowanie pola detekcji...

Zastosowanie czujki o charakterystyce przestrzennej bardzo często napotyka się na problem w postaci obiektu/ów w obszarze pokrycia czujki, które przy niesprzyjających warunkach środowiskowych generować będą "fałszywe alarmy". Czujka HX80NRAM posiada możliwość takiej korekty pola detekcji, aby obszar zagrożony wykluczyć z pola widzenia czujki. Tym samym oszczędzamy czas pracy instalatora oraz obniżamy koszt samej instalacji, zmniejszając ilość niezbędnych czujek do zabezpieczenia obiektu. Technicznie ta funkcja jest realizowana przez przesłony lub naklejki maskujące zawsze dostarczane w zestawie z czujką.

Cyfrowy antymasking IR...

Technologie cyfrowego przetwarzania sygnałów dają niespotykane dotąd możliwości kształtowania charakterystyk czujek. Uznaną technologię optycznego antymaskingu w modelu czujki HX 80 NRAM uzupełniono cyfrowym algorytmem, który dostosowuje parametry do zmian otoczenia. Typowe rozwiązani antymaskingu optycznego ustalają parametry pracy w czasie testu czujki zaraz po jej włączeniu. Parametry te nie ulegają zmianie przez cały okres działania czujki, choć warunki pracy się zmieniają (oświetlenie, temperatura, pory dnia, itd.). Cyfrowy antymasking Optex śledzi zmiany środowiskowe i dostosowuje się do ich zmian gwarantując najwyższe standardy pracy.

Rys.1 Charakterystyka działania antymaskingu podczas zmian warunków środowiska.

Inteligenta logika AND...

Zastosowanie nowej, oryginalnej optyki w czujce zewnętrznej nowej generacji HX-80NRAM tworzy skomplikowaną strukturę składającą się z dużej ilości stref detekcji ułożonych na przemian z górnego i dolnego kanału czujki PIR. Tak skomplikowany układ optyczny wymaga również zaawansowanego algorytmu weryfikacji alarmu. Złożone zależności czasowe i charakterystyka czujki wymagają pobudzenia obu kanałów PIR to najważniejsze cechy nowego algorytmu decyzyjnego. W połączeniu z gęstym pokryciem pola widzenia czujki strefami detekcji redukuje ryzyko "fałszywych alarmów" do minimum, zwłaszcza tych generowanych przez małe zwierzęta.

Rys.2 Zasada działania logiki AND.

Inteligentna kompensacja temperatury...

Przy temperaturach otoczenia zbliżonych do temperatury ciała człowieka różnica temperatur pomiędzy temperaturą otoczenia i ciała człowieka jest minimalna. W takich warunkach detekcja intruza jest wyjątkowo trudna, a dla wielu czujek PCP wręcz niemożliwa. Najbardziej popularna, o charakterystyce liniowej, powoduje destabilizację czujki w wyższych temperaturach, gdyż za bardzo zwiększa czułość czujki. Dlatego w profesjonalnych produktach stosuje się zaawansowaną kompensację temperatury o specjalnie opracowanej, nieliniowej charakterystyce zmian czułości.

Rys.3 Charakterystyka działania zaawansowane kompensacji temperatury.

Filtr światła białego...

Czujka HX-80NRAM została wyposażona w opatentowany filtr światła białego "Double Conductive Shielding". Urządzenia wyposażone w ten filtr posiadają zdolność filtracji fal światła widzialnego oraz fal elektromagnetycznych, zapewniając stabilne warunki pracy najbardziej wrażliwym na zakłócenia komponentom czujki.

Rys.4 Schemat budowy filtru światła białego.

Technologia filtracji fal z zakresu światła widzialnego, zapobiega powstawaniu "fałszywych alarmów", kiedy w kierunku czujnika zostanie skierowany silny strumień światła np. z lampy halogenowej. "Fałszywe alarmy" nie są generowane nawet wtedy, gdy w kierunku czujnika zostanie skierowane światła reflektorów samochodowych z odległości 30cm. "Fałszywe alarmy" są również często powodowane przez bezpośrednie bądź odbite silne światło słoneczne. Filtr "Double Conductive Shielding" zapewnia ochronę przed bezpośrednim oświetleniem silnym strumieniem światła do 100 000 luksów. Najbardziej prawdopodobne scenariusze powstawania "fałszywych alarmów" to wczesny ranek lub wieczór, gdy słońce znajduje się nisko nad horyzontem albo w wyniku odbicia światła słonecznego od gładkiej powierzchni. Rzadko jednak przekracza ono 50 000 luksów, a czujki wyposażone w taki filtr nie będą generowały "fałszywych alarmów" z tego powodu. Należy jednak pamiętać, że widmo słońca posiada również zakres podczerwieni, które wykrywają czujki co w pewnych sytuacjach - strumień światła znajdzie się bezpośrednio w strefie detekcji i spełnione będą pozostałe warunki aktywacji alarmu - może powodować stany alarmowe.

Zastosowanie filtr "Double Conductive Shielding" zwiększa odporność na zakłócenia elektromagnetyczne o natężeniu 30V/m i większym, w szerokim zakresie częstotliwości. Oznacza to, bardzo wysoki stopień ochrony przed zakłóceniami np. umieszczenie 10W nadajnika w odległości ok. 30cm od czujki nie spowoduje zburzeń jej pracy t.j. "fałszywych alarmów". Takie parametry są możliwe dzięki możliwości ekranowania w całości układów elektronicznych odpowiedzialnych za wstępne wzmocnienie sygnałów elektrycznych generowanych przez piroelement.

Rys.5 Wymiary czujki z i bez uchwytu.
