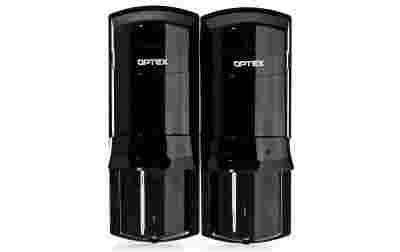

Zewnętrzna bariera krótkiego zasięgu AX 100TF

• ilość wiązek: 2
• zmienna częstotliwość modulacji wiązek: 4 kanały
• maksymalny zasięg detekcji: 30m
• maksymalny zasięg interferencji: 300m
• czas przerwania wiązek: 50, 100, 250, 500ms
• montaż ścienny lub na słupku
• trwała obudowa: IP65
• zasilanie: 10,5-28V

• pobór prądu (nadajnik+odbiornik): 44mA maks.(N: 6mA + O: 38mA)
• czas trwania alarmu: 2(±1)s
• wyjście alarmowe: wybór N.C. lub N.O. 28V= 0,2A maks.
• styk sabotażowy: N.C. otwarty po zdjęciu obudowy, 28V= 0,2A maks.
• temperatura pracy: -35°C ÷ +60°C
• zaleca się stosowanie podgrzewacza: (HU-3)
• wilgotność: 95% maks.
• zakres regulacji głowicy: ±90° w poziomie, ±5° w pionie
• montaż: ściana, słupek, obudowa typu „wieża"
• masa (nadajnik+odbiornik): 700g
• wymiary (wys. x szer. x dł.) 170mm x 65mm x 69,5mm
• wskaźnik zestrojenia wiązek
• układ sygnalizujący zakłócenia środowiskowe (wyjście D.Q.)
• wysoka odporność na skutki wyładowań atmosferycznych i przepięć
• konstrukcja obudowy zabezpieczająca przed szronem i osiadaniem rosy
• skuteczna detekcja nawet przy 99% tłumieniu wiązki
• układ automatycznej regulacji wzmocnienia
• regulowany czas reakcji

Najlepsza bariera podczerwieni krótkiego zasięgu...

AX-TN/TF jest serią niewielkich barier podczerwieni z "wysoką szczelnością IP65" oraz "stabilną skutecznością wykrywania". OPTEX wprowadził jeszcze bardziej stabilne rozwiązania technologiczne zwiększające stabilność pracy oraz odporność na fałszywe alarmy wywoływane przez warunki środowiskowe. Gumowa uszczelka chroni przed deszczem, kurzem i insektami a nowa konstrukcja układu optycznego usprawnia sposób detekcji za pomocą podwójnej wiązki.

Starannie zaprojektowana optyka...

Starannie zaprojektowana optyka redukuje możliwość występowania fałszywych alarmów spowodowanych przypadkowym przerwaniem wiązek przez np. spadające liście lub inne przedmioty niesione wiatrem. Powyższe cechy gwarantują niezawodność nawet w niesprzyjających warunkach środowiskowych.

Zasięg...

Rys.1 Zasięg bariery AX100TF.

Ochrona przed przepięciami i skutkami wyładowań atmosferycznych...

Wyładowania atmosferyczne stwarzają nieustanne problemy dla zewnętrznych urządzeń elektrycznych i elektronicznych. Istnieją dwa typy wyładowań atmosferycznych:
1) wyładowanie bezpośrednie
2) wyładowanie pośrednie indukcyjne

Podczas wyładowania bezpośredniego, porcja energii jest tak wielka, iż nie istnieje sposób ochrony urządzeń elektrycznych od zniszczenia. Natomiast wyładowania pośrednie, indukcyjne, mogą być spowodowane przemieszczeniami ładunków elektrycznych w chmurach bądź wyładowania ładunku do ziemi w pobliżu instalacji. Każda z tych przyczyn może powodować indukowanie się wysokich potencjałów elektrycznych w okablowaniu systemu. W tym wypadku, istnieje jednak możliwość ochrony urządzeń przed skutkami wyładowań, np.: instalując zabezpieczenia przeciwprzepięciowe.

Bariery serii AX są odporne na skutki wyładowań atmosferycznych oraz przepięcia sięgające 14kV, nie doznając przy tym uszczerbku w funkcjonowaniu urządzenia (maksymalny poziom wyładowań 14kV użyty podczas testów wg IEC-801-5).

Rys.2 Poziom zabezpieczenia przed wyładowaniem.

Skuteczna detekcja nawet przy 99% tłumieniu wiązki...

Bariery cztero-, jak i dwuwiązkowe wymagają jednoczesnego przerwania wszystkich wiązek czujki w celu wywołania alarmu. Takie rozwiązanie redukuje występowanie „fałszywych alarmów" spowodowanych przypadkowym przerwa­niem którejkolwiek z wiązek przez np. spadające liście lub małe zwierzęta. Niezawodność tego typu czujek zależy w znacznej mierze od jakości układów optycznych formujących wiązki oraz ich pozycjonowania względem siebie tak, aby mogły być przerwane jednocześnie tylko przez człowieka. Ilość wiązek IR nie odgrywa większego znaczenia
dla pojedynczych czujek, gdyż w obu przypadkach alarm generowany jest przez przerwanie wszystkich wiązek obiektem o podobnych wymiarach. Zwiększanie ilości wiązek rozprasza jedynie energię tworząc większe wiązki, które w trudnych warunkach atmosferycznych mogą znacznie łatwiej generować „fałszywe alarmy" niż wiązki bardziej skupione.

Rys.3 Porównanie barier.

Układ automatycznej regulacji wzmocnienia (A.G.C.)

Obwód A.G.C. monitoruje stopniowe zmiany natężenia sygnału wiązki podczerwieni powodowane zmiennymi warun­kami atmosferycznymi. W przypadku spadku natężenia sygnału wiązki, układ dopasowuje czułość bariery do występu­jących warunków atmosferycznych, co pozwala na stabilną pracę urządzenia.

Regulowany czas przerwania wiązek...

Dzięki zastosowaniu stopniowej regulacji czasu przerwania wiązek niezbędnego do wywołania alarmu, czujki uzyskały bardzo elastyczne narzędzie dostosowania czułości do wymagań instalacji. Takie rozwiązanie redukuje ilość „fałszywych alarmów" spowodowanych przez przypadkowe, chwilowe naruszenia wiązek przez np. spadające liście, elementy niesione przez wiatr, ruchy ptaków bądź zwierząt w obrębie chronionego obszaru. Jeśli natomiast czas przerwania wiązki zostanie ustawiony na zbyt długi, poruszający się z dużą prędkością intruz będzie w stanie przedostać się przez barierę niezauważony. Dlatego należy z uwagą przeanalizować potencjalne próby forsowania zabezpieczeń i dostosować ustawienia czujek do wymagań instalacji. Po wykonaniu stosownych regulacji, zalecany jest test ochrony bariery.

Rys.4 Regulowany czas przerwania wiązek.

Stopień ochrony obudowy IP...

Materiały używane podczas produkcji urządzeń spełniają liczne międzynarodowe standardy jakościowe. Nie jest niespodzianką, że produkty firmy należą do elity pod względem jakości
i niezawodności działania. Dotyczy to również obudów a ich stopień ochronności IP (Ingress Protection) jest jednym z czynników zapewniających długą żywotność czujek OPTEX.
Testy stopnia ochrony IP wszystkich urządzeń firmy Optex przeprowadzane przeprowadzone zgodnie ze standardem IEC529.

Wymiary...

Rys.5 Wymiary.
