Przekaźnik typu SLW jest elektronicznym czujnikiem krytycznych poziomów wody w układach pompowych. Może służyć jako zabezpieczenie pompy przed suchobiegiem (tj. praca pompy bez cieczy) lub poziomów minimalnych - maksymalnych. Szczególnie zalecany jest do:

• układów studni głębinowych,
• układów hydroforowych,
• przepompowniach wody,
• oczyszczalniach i neutralizatorach ścieków
• w stacjach odsalania i uzdatniania wody,
• kotłowniach itp.

Zasada działania

Podstawą działania przekaźnika jest wykorzystanie zjawiska przewodnictwa elektrycznego cieczy. Czujnikiem pomiarowym przekaźnika są sondy przewodzące, wykonane ze stali nierdzewnej. Przez obwód sondy płynie bardzo mały prąd pomiarowy przy niskim napięciu przemiennym ok. 12V. Do przekaźnika można dołączyć 2 sondy, które będą kontrolowały poziomy cieczy wyznaczone długością sond. Sonda max. wyznacza największy poziom cieczy, przy którym następuje załączenie przekaźnika (kontrolka świeci na zielono). Sonda min. wyznacza minimalny pomiar cieczy, przy którym następuje wyłączanie przekaźnika (lampka świeci na czerwono). Jeśli przewidziana jest praca z jedną sondą, to należy podłączyć tylko sondę max, załączenie przekaźnika nastąpi z chwilą zamoczenia sondy w cieczy a wyłączenie, gdy sonda z niej się wynurzy. Ciecz ma potencjał odniesienia, tj. masy układu.

Uwaga! Przedmiotem sprzedaży jest przekaźnik oraz 1 sonda.Osobno, zarówno sondy jak i przekaźnik znajdują się w pozostałej naszej ofercie.


Budowa

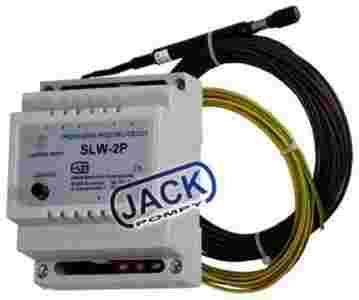

Obudowa przekaźnika typu SLW-2 przeznaczona jest do montażu na szynę T35 (w ofercie posiadamy również przekaźnik w wersji SLW-1 w skrzynce hermetycznej). Na obudowie znajduje się pokrętło potencjometru nastawy czułości, lampka sygnalizacyjna oraz listwy zaciskowe. Elementem sterującym wyjściem są styki przełączne elektrycznie odseparowane od obwodów przekaźnika i mogą np. sterować bezpośrednio cewką stycznika układu zasilania pompy. Jeśli sonda max i min jest zanurzona w cieczy to styki 4-5 są zwarte ( lampka kontrolna świeci się na zielono). Gdy poziom cieczy się obniży, poniżej poziomu sondy min, przekaźnik zmienia stan i styki 4-5 są rozwarte a 4-3 zwarte, i lampka kontrolna pali się na czerwono).


Dane techniczne

Model SLW-2P	do montażu na szynę
Sondy	1 sztuka 15m
Przewód masy	5m
Napięcie zasilania	230V, 50Hz
Pobór mocy	ok 2VA
Zakres czułości wejściowej (regulowana)	0,5...50k 10%
Prąd elektrod	(12V) max 3mA, 50Hz
Obciążalność styków wyjść (ciągła)	max 6A, 250 V
Czas zadziałania	0,2 s
Przekrój przewodów przyłącz.	1,0 ... 2,5 mm2
Zakres temp. otoczenia	-5C ... + 45C
