Przedmiotem sprzedaży jest zestaw

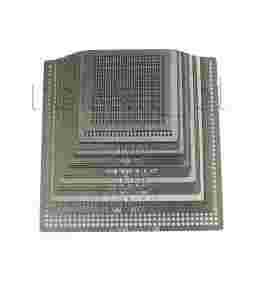

19 sit uniwersalnych do reballingu BGA
do bezpośredniego grzania
NAJWIĘKSZY ZESTAW SIT UNIWERSALNYCH
Zestaw 19 uniwersalnych sit pozwala zregenerować połączenia z podłożem dla szerokiej gamy popularnych układów BGA o równomiernym rastrze co szczególnie ważne jest dla serwisów RTV gdzie do występujących w tym obszarze układów BGA wybór dedykowanych sit jest bardzo ubogi.
Więcej informacji o użyciu sit i wymianie kulek można znaleźć tutaj:
http://www.youtube.com/watch?v=97nxZwHG5bA
http://www.youtube.com/watch?v=Nf-BspBQ-bk
Jak widać w łatwy sposób można poradzić sobie również z sitami większymi niż sam układ BGA czy otworami w miejscach gdzie na układzie BGA nie ma padów.
W zestawie znajdują się następujące sita uniwersalne:
01. 0,25mm sito uniwersalne raster=0,50mm rozmiar=31x31mm
02. 0,30mm sito uniwersalne raster=0,60mm rozmiar=26x26mm
03. 0,35mm sito uniwersalne raster=0,65mm rozmiar=20x20mm
04. 0,40mm sito uniwersalne raster=0,70mm rozmiar=29x29mm
05. 0,45mm sito uniwersalne raster=0,80mm rozmiar=29x29mm
06. 0,50mm sito uniwersalne raster=0,80mm rozmiar=31x31mm
07. 0,50mm sito uniwersalne raster=0,80mm rozmiar=36x36mm
08. 0,55mm sito uniwersalne raster=1,00mm rozmiar=38x38mm
09. 0,60mm sito uniwersalne raster=0,90mm rozmiar=35x35mm
10. 0,60mm sito uniwersalne raster=1,00mm rozmiar=24x24mm
11. 0,60mm sito uniwersalne raster=1,00mm rozmiar=27x27mm
12. 0,60mm sito uniwersalne raster=1,00mm rozmiar=30x30mm
13. 0,60mm sito uniwersalne raster=1,00mm rozmiar=41x41mm
14. 0,60mm sito uniwersalne raster=1,10mm rozmiar=32x32mm
15. 0,65mm sito uniwersalne raster=1,10mm rozmiar=36x36mm
16. 0,76mm sito uniwersalne raster=1,27mm rozmiar=28x28mm
17. 0,76mm sito uniwersalne raster=1,27mm rozmiar=34x34mm
18. 0,76mm sito uniwersalne raster=1,27mm rozmiar=42x42mm
19. 0,76mm sito uniwersalne raster=1,27mm rozmiar=47x47mm
Podany wyżej rozmiar to obszar do zakulkowania.
UWAGA:
Maksymalna temp. dla sit przeznaczonych do bezpośredniego grzania to 280C.
Dla kulek SN63PB37 temperatura rozpływu to ~190C.
Proszę pamiętać o odpowiednim profilu grzania układu BGA i zasypanego kulkami sita.
Najpierw stopniowo rozgrzewamy całość do 100-130C a dopiero później dogrzewamy do rozpływu i połączenia cyny z padami.
Sita wykonane są ze stali bardzo dobrej jakości typu 304.
Każde sito z każdego zestawu jest sprawdzane przed sprzedażą i wysyłką.
Jest to gwarancja satysfakcji dla obu stron.
Potrzebujesz do tego zestawu kulki lub inne akcesoria BGA to sprawdź nasze pozostałe aukcje.
Na naszych pozostałych aukcjach dostępne są
inne akcesoria lutownicze i serwisowe
|
