Przedmiotem sprzedaży jest

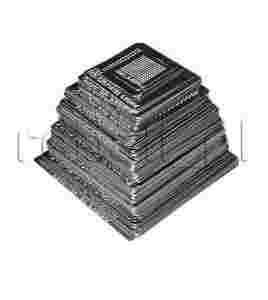

zestaw 62 sit do reballingu BGA
do bezpośredniego grzania
(w tym sita uniwersalne)
Sita przeznaczone są do popularnych układów BGA producentów tj. ATI, nVIDIA, INTEL, SIS, VIA oraz mostków północnych i południowych. W skład zestawu wchodzą również sita uniwersalne co znacznie rozszerza zakres obsługiwanych układów BGA.
Każde sito posiada wytłoczone oznaczenie układu do którego jest przeznaczone.
Więcej informacji o użyciu sit i wymianie kulek można znaleźć tutaj:
http://www.youtube.com/watch?v=97nxZwHG5bA
http://www.youtube.com/watch?v=Nf-BspBQ-bk
http://www.youtube.com/watch?v=o0gBJTQmmtc
Jak widać w łatwy sposób można poradzić sobie również z większymi sitami niż układ BGA czy otworami w miejscach gdzie na układzie BGA nie ma padów.
W zestawie znajdują się następujące sita:
sita 0.45mm (4szt)
001. DDR1
002. DDR2
003. DDR3/XBOX360 CACHE MEMORY
004. Intel: AC82GM45/82PM45/82GL40/AC88CTPM
sita 0.5mm (19szt)
005. ATI 1100/1150/AMD ATI 216MQA6AVA12FG 038SSP 0738SSP RS690M
006. ATI 215-[zasłonięte]9090
007. ATI 21514/216PVAVA12FG/215CDABKA15FG/M64-M/M74-M
008. ATI 21515/216-[zasłonięte]7011/M72-S/M82-S/ATI0909SSP/216-[zasłonięte]7001
009. ATI 700M/ATI 200M/RC415MD/RC415M/216DCP5ALA11FG
010. ATI IXP460
011. ATI IXP600/SB600
012. ATI RS800ME/RS600ME
013. ATI SB700/RD780
014. Intel: 965/LE82965/82P965/82P31/G31
015. Intel: QG82915GMS
016. Intel: QG82945GMS
017. Intel: QG945GM/QG945PM
018. Intel: QG82945P/82945GC
019. NV G94-300-A1
020. NV G96-600-A1/GT215-450-A2
021. NV GFGO7200/[zasłonięte]/7400-N-A3/6200AGP/G86-630-A2
022. NV MCP67MV-A2/MCP77MV-A2
023. NV NF-6100-430/[zasłonięte]/8400/8600
sita 0.6mm (30szt)
024. ATI 200M/RS480M/216MPA4AKA22/M64-P
025. ATI 7500/9000/CSP-32
026. ATI 9000 64M/M9-CSP64/216T9NGBGA13FHG
027. ATI 9200/[zasłonięte]/9700/X300/X600
028. ATI IXP400/IXP450
029. ATI RC410MB/ATI200M
030. ATI X1600/RV516/X1300/X700/X1400/X1700
031. Intel: 82801FBM
032. Intel: 82801GBM/82801GR/82801GB/NH82801GHM
033. Intel: 82801IB/82801IR
034. Intel: QG82915PM/915GM
035. NV 420GO
036. NV FX5900/6800LE/6800-LE
037. NV FXGO5200
038. NV GO5200
039. NV GO6200/GO6600/GO7200/GO7300/GO7400/GO7600/G84-303-A2/G84-400-A2/G84-600-A2/G84-601-A2/G84-602-A2/G84-710-A2/G86-703-A2/G86-740-A2/G86-770-A2/G86-771-A2
040. NV GO6800/GO6800-B1/GO6800-BI/GF-GO6800-B1/G71-GT-N-A2/GO7800/GO7900/GO7900-B1/GO7900-GSHN-A2
041. NV HSI-A4
042. NV MX440
043. NV NF-G6150-N-A2/NF-6100-A2
044. NV NF250
045. NV NF4-N-A3/NF4-A3
046. NV NF430-N-A3/NF-410-N-A3
047. NV NF550-N-A2/NF570
048. SIS 661FX/M661MX/M661GX
049. SIS 671/SIS671DX
050. SIS 964L
051. VIA CN896/VN896/P4M900
052. VIA VT8237A/VT8237/VT8235
053. VIA VT8237R
sita 0.76mm (6szt)
054. ALI M1671
055. Intel: 82801DBM/82801DB
056. Intel: 82801EB
057. Intel: 845GL/845GV
058. Intel: 855GME/855GM
059. Intel: RG845MP/855PM
sita uniwersalne (3szt)
060. sito uniwersalne 0.5mm (raster=0.8mm 27x27mm)
061. sito uniwersalne 0.6mm (raster=1.0mm 42x42mm)
062. sito uniwersalne 0.76mm (raster=1.27mm 47x47mm)
UWAGA:
Maksymalna temp. dla sit przeznaczonych do bezpośredniego grzania to 280C.
Dla kulek SN63PB37 temperatura rozpływu to ~190C.
Proszę pamiętać o odpowiednim profilu grzania układu BGA i zasypanego kulkami sita.
Najpierw stopniowo rozgrzewamy całość do 100-130C a dopiero później dogrzewamy do rozpływu i połączenia cyny z padami.
Sita wykonane są ze stali bardzo dobrej jakości typu 304.
Każde sito z każdego zestawu jest sprawdzane przed sprzedażą i wysyłką.
Jest to gwarancja satysfakcji dla obu stron.
Potrzebujesz do tego zestawu uchwyt lub inne akcesoria BGA - sprawdź nasze pozostałe aukcje.
