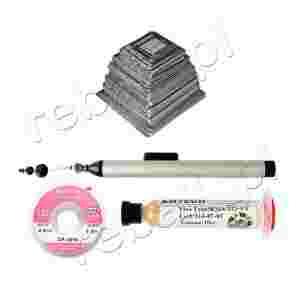

Przedmiotem sprzedaży jest zestaw:
1. 84 sita BGA do bezpośredniego grzania (w tym sita uniwersalne)
2. Trzy niezbędne akcesoria w tym procesie:
- Flux Amtech RMA-223-UV 10ml Made in USA z hologramem.
- Chwytak podciśnieniowy z 3 przyssawkami do pozycjonowania i podnoszenia układów BGA.
- Plecionka do usuwania cyny 2,0mm - 1,5m.
JEST TO ŚREDNIEJ WIELKOŚCI ZESTAW SIT
PRZEZNACZONY DO BEZPOŚREDNIEGO GRZANIA!
Sita przeznaczone są do popularnych układów BGA producentów tj. ATI, nVIDIA, INTEL, SIS, VIA, XBOX360, PS3 oraz mostków północnych i południowych. W skład zestawu wchodzą również sita uniwersalne co znacznie rozszerza zakres obsługiwanych układów BGA.
Każde sito posiada wytłoczone oznaczenie układu do którego jest przeznaczone.
W zestawie znajdują się następujące sita:
sita 0.45mm (5szt)
001. DDR1
002. DDR2
003. DDR3/XBOX360 CACHE MEMORY
004. Intel: AC82GM45/82PM45/82GL40/AC88CTPM
005. Intel: AC82P45/AC82P43
sita 0.5mm (21szt)
006. ATI 1100/1150/AMD ATI 216MQA6AVA12FG 038SSP 0738SSP RS690M
007. ATI 215-[zasłonięte]9090
008. ATI 21514/216PVAVA12FG/215CDABKA15FG/M64-M/M74-M
009. ATI 21515/216-[zasłonięte]7011/M72-S/M82-S/ATI0909SSP/216-[zasłonięte]7001
010. ATI 700M/ATI 200M/RC415MD/RC415M/216DCP5ALA11FG
011. ATI IXP460
012. ATI IXP600/SB600
013. ATI RS800ME/RS600ME
014. ATI SB700/RD780/218S7EBLA12FG/216-[zasłonięte]4026/AMD IGP/216-[zasłonięte]4028
015. ATI X1300
016. Intel: LE82PM965/GM965
017. Intel: LE82965/82P965/82P31
018. Intel: QG82915GMS
019. Intel: QG82945GMS
020. Intel: QG82945P/82945GC
021. Intel: QG945GM/QG945PM
022. NV G94-300-A1
023. NV G96-600-A1/GT215-450-A2
024. NV GFGO7200/[zasłonięte]/7400-N-A3/6200AGP/G86-630-A2
025. NV MCP67MV-A2/MCP77MV-A2
026. NV NF-6100-430/[zasłonięte]/8400/8600
sita 0.6mm (36szt)
027. ATI 200M/RS480M/216MPA4AKA22/M64-P
028. ATI 7500/9000/CSP-32
029. ATI 9000 64M/M9-CSP64/216T9NGBGA13FHG
030. ATI 9000IGP
031. ATI 9200/[zasłonięte]/9700/X300/X600
032. ATI IXP400/IXP450
033. ATI R480
034. ATI RC410MB/ATI200M
035. ATI X1600/RV516/X700/X1400/X1700
036. Intel: 82801BA
037. Intel: 82801FBM
038. Intel: 82801GBM/82801GR/82801GB/NH82801GHM
039. Intel: 82801HBM/82801IBM/NH82801HEM
040. Intel: 82801IB/82801IR
041. Intel: AC82X38
042. Intel: QG82915P/NG82915G
043. Intel: QG82915PM/915GM
044. Intel: RG8265PE/RG82865PE
045. NV 4200GO
046. NV FXGO5200
047. NV GO5200
048. NV GO6200/GO6600/GO7200/GO7300/GO7400/GO7600/G84-303-A2/G84-400-A2/G84-600-A2/G84-601-A2/G84-602-A2/G84-710-A2/G86-703-A2/G86-730-A2/G86-740-A2/G86-770-A2/G86-771-A2
049. NV HSI-A4
050. NV MX440
051. NV NF-G6150-N-A2/NF-6100-A2
052. NV NF250
053. NV NF4-N-A3/NF4-A3
054. NV NF430-N-A3/NF-410-N-A3
055. NV NF550-N-A2/NF570
056. SIS 671/SIS671DX
057. SIS 964L
058. SIS 965L
059. SIS M661MX/M661GX/661FX
060. VIA CN896/VN896/P4M900
061. VIA VT8237A/VT8237/VT8235
062. VIA VT8237R
sita 0.76mm (9szt)
063. ALI M1671
064. Intel: 82801DBM/82801DB
065. Intel: 82801EB
066. Intel: 845GL/845GV
067. Intel: 855GME/855GM
068. Intel: RG845MP/855PM
069. SIS 630E/SIS630
070. SIS 630S
071. SIS 650
sita uniwersalne (6szt)
072. sito uniwersalne 0.45mm (raster=0.8mm 33x33mm)
073. sito uniwersalne 0.5mm (raster=0.8mm 36x36mm)
074. sito uniwersalne 0.6mm (raster=0.9mm 35x35mm)
075. sito uniwersalne 0.6mm (raster=1.0mm 42x42mm)
076. sito uniwersalne 0.6mm (raster=1.1mm 28x28mm)
077. sito uniwersalne 0.76mm (raster=1.27mm 34x34mm)
sita do konsol (7szt)
078. PS3 CPU
079. PS3 CXR714120
080. PS3 GPU
081. XBOX 360 CPU
082. XBOX 360 CSP
083. XBOX 360 GPU
084. XBOX 360 HANA
UWAGA:
Maksymalna temp. dla sit przeznaczonych do bezpośredniego grzania to 280C.
Dla kulek SN63PB37 temperatura rozpływu to ~190C.
Proszę pamiętać o odpowiednim profilu grzania układu BGA i zasypanego kulkami sita.
Najpierw stopniowo rozgrzewamy całość do 100-130C a dopiero później dogrzewamy do rozpływu i połączenia cyny z padami.
Sita wykonane są ze stali bardzo dobrej jakości typu 304.
Każde sito z każdego zestawu jest sprawdzane przed sprzedażą i wysyłką.
Jest to gwarancja satysfakcji dla obu stron.
Potrzebujesz do tego zestawu kulki lub inne akcesoria do reballingu BGA to sprawdź nasze pozostałe aukcje.
Na naszych pozostałych aukcjach dostępne są
inne akcesoria lutownicze i serwisowe
