Przedmiotem sprzedaży jest zestaw
12 uniwersalnych sit BGA
do bezpośredniego grzania
przeznaczonych do reballingu układów BGA
+
8 akcesorii niezbędnych w tym procesie
ZESTAW NA START
Zestaw powstał na bazie naszych doświadczeń i rozmów z klientami którzy dość często pytają o takie właśnie sita uniwersalne jak i niezbędne akcesoria aby naprawiać popularne układy BGA. Innymi słowy potrzebują niezbędne minimum sit i akcesorii na start do reballingu BGA.
Jeżeli jednak potrzebujesz inne sita lub dokładnie nie wiesz jakie są Ci potrzebne to zadzwoń lub napisz wiadomość do nas.

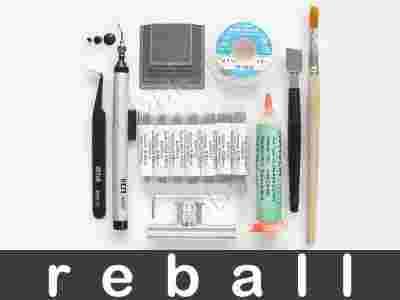

Zestaw składa się z następujących elementów:
1. 12 sit uniwersalnych BGA:
-sito 0,30mm raster=0,50mm 32x32mm
-sito 0,30mm raster=0,60mm 27x27mm
-sito 0,35mm raster=0,60mm 32x32mm
-sito 0,35mm raster=0,65mm 27x27mm
-sito 0,40mm raster=0,80mm 33x33mm
-sito 0,45mm raster=0,80mm 33x33mm
-sito 0,50mm raster=0,80mm 36x36mm
-sito 0,60mm raster=0,90mm 35x35mm
-sito 0,60mm raster=1,00mm 31x31mm
-sito 0,60mm raster=1,00mm 38x38mm
-sito 0,60mm raster=1,10mm 28x28mm
-sito 0,76mm raster=1,27mm 38x38mm
2. 7 opakowań kulek BGA PMTC (ołowiowe
Sn63Pb37) po 10000 szt. o rozmiarach: 0.3, 0.35, 0.4, 0.45, 0.5, 0.6, 0.76mm
3. Flux AMTECH NC-559-ASM-TPF(UV) 10g.
4. Szpatułka do rozprowadzania topnika/flux'u i kulek.
5. Uchwyt do układów i sit BGA.
6. Plecionka rozlutowująca do usuwania cyny 2,5mm - 1,5m.
7. Wyprofilowana pinceta do precyzyjnych prac przy procesie reballingu ESD17.
8. Pędzelek do rozprowadzania topnika.
9. Chwytak podciśnieniowy z 3 przyssawkami do pozycjonowania i podnoszenia układów BGA.
Potrzebujesz inne akcesoria np. taśmę aluminiową lub kaptonową - napisz do nas
Więcej informacji o użyciu sit i wymianie kulek można znaleźć tutaj:
http://www.youtube.com/watch?v=97nxZwHG5bA
http://www.youtube.com/watch?v=Nf-BspBQ-bk
Jak widać w łatwy sposób można poradzić sobie również z większymi sitami niż układ BGA czy otworami w miejscach gdzie na układzie BGA nie ma padów.
UWAGA:
Maksymalna temperatura dla sit przeznaczonych do bezpośredniego grzania to 280C.
Dla kulek SN63PB37 temperatura rozpływu to ~190C.
Proszę pamiętać o odpowiednim profilu grzania układu BGA i zasypanego kulkami sita.
Najpierw stopniowo rozgrzewamy całość do 100-130C a dopiero później dogrzewamy do rozpływu i połączenia cyny z padami.
Sita wykonane są ze stali bardzo dobrej jakości typu 304.
Każde sito z każdego zestawu jest sprawdzane przed sprzedażą i wysyłką.
Jest to gwarancja satysfakcji dla obu stron.
Na innych naszych aukcjach uchwyty, ramki, stacje, kulki oraz inne akcesoria przeznaczone do reballingu BGA.
