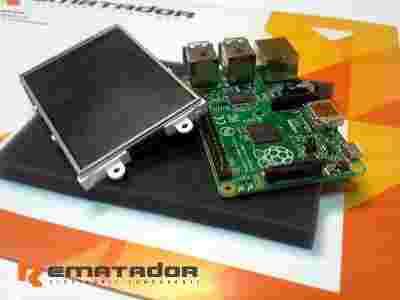

Podstawowy wyświetlacz dla: Raspberry Pi

Producent: 4D Systems

Model: 4DPi-32

Typ Wyświetlacza 3.2" LCD TFT

Rozdzielczość: 320x240

Lczba kolorów 65 000

Panel dotykowy Rezystancyjny (wbudowany)

Pole wyświetlacza: 48.6 x 64.8 mm

Wymiary modułu: 57.2 x 92.2 x 21mm

Nowości w Raspberry Pi Model B+ zostały wprowadzone głównie na prośbę społeczności, która zgłaszała swoje pomysły i uwagi. Jedną z ciekawych rozwiązań to przeniesienie wszystkich złączy na dwa boki. Zmianie uległo również zasilanie, złączę kart SD, RCA i audio. No i chyba jedna z ważniejszych zmian to ilość złącz USB i portów GPIO.

Złącze kart SD zostało zastąpione złączem MicroSD, dzięki czemu nie potrzebujemy już żadnych przelotek oraz karta nie będzie nam wystawać jak miało to miejsce przy SD. Sama karta wystaję tylko 2 milimetry od krawędzi gdzie będąc w obudowie wcale jej nie widać.

W Raspberry Pi Model B+ zostały dodane kolejne dwa porty USB oraz został zmieniony kontroler do ich obsługi USB i Ethernet. Zasilanie również zostało poprawione i teraz sama malina potrzebuje już przynajmniej prąd 5V/2A . Znikły problemy z zawieszaniem i restartowaniem się urządzenia po podłączeniu urządzeń do portów USB.

Główną zmianą jest złącza RCA i Jack-Audio, które zostały połączone w jedno gniazdo 4-stykowe złącze typu TRRS. Dzięki temu zaoszczędzono sporo miejsca jednocześnie zmuszając użytkowników do zakupu kabla. Kolejną ważną zmiana jest zastosowanie nowego lepszego układu zasilania (mniejsze zakłócenia) przez co dźwięk jest lepszy od poprzedniej wersji (obecnie brak informacji technicznych na ten temat).

Piny GPIO

Nowa wersja Raspberry Pi Model B+ została poszerzona m.in. o dodatkowe złącza GPIO. Wszystkie piny zostały ułożone w jednym ciągu. Dotychczasowy układ pierwszych 26 pinów nie zmienił się w stosunku do wersji B (rev2) dzięki czemu wszystkie dotychczasowe moduły są kompatybilne z nową wersja B+.

Nowe szpilki 27-40 to dodatkowo 9 pinów programowalnych, dodatkowe 3 piny GND i 2 piny ID_SC (DNC) do komunikacji z EEPROM. Choć w porównaniu do rev2 zabrało pinów 28-31 znajdujących się na złączu P5 które nie zostały wyprowadzone.

Najnowsza wersja Raspbian-a z zaktualizowanym kernelem i obsługuje nową wersję RPi. Domyślna biblioteka Pythona dla GPIO również została zaktualizowana. Również popularne biblioteki WiringPi i PIGPIO zostały zaktualizowane i obsługują piny GPIO w Raspberry Pi B+

Zasilanie

Zostało wprowadzonych naprawdę wielu usprawnień dlatego wypunktowaliśmy tylko wybrane

• Zmieniono bezpiecznik z 1A na 2A.
• Zmniejszono pobór energii w przedziale 0.5 Wata – 1 Wat

Zmianie uległy również otwory montażowe których obecnie mamy 4 sztuki. Również ze względu na zmienię ułożenia złącz i powiększeniu ilości GPIO stare obudowy nie są kompatybilne.

Jeśli ktoś chce przenieść obecny system na karcie na nową wersje płytki B+ wystarczy wcześniej wykonać aktualizacje systemu

www.picoboard.pl

Dane techniczne:

Cechy modułu wyświetlacza LCD TFT, 4DPi-32 3.2" firmy 4D Systems:

Dostępne są również modele: 4DPi-35 3.5"

Podstawowy moduł wyświetlacza 3.2" LCD TFT dedykowany dla Raspberry PI Kompatybilny z Raspberry PI w wersji A, B oraz B+ Rozdzielczość 320x240 QVGA, 65 000 żywych kolorów RGB, ekran TFT ze zintegrowanym panelem dotykowym z interfejsem 4-Wire W pełni dopasowane wyjścia do Raspberry PI 48Mhz SPI dla połączenia z Pasberry PI Zasilany bezpośrednio z Raspberry PI Typowo 25 FPS, można uzyskać więcej jeżeli obraz podlega kompresacji. Backlight On/Off lub PWM Wymiary modułu: 57.2 x 92.2 x 21mm Pole wyświetlacza: 48.60 x 64.80mm 4 blaszki montażowe z otworami 2.6mm. Waga: ~50g Zgodne z RoHS. Zgodne z CE (moduły ze znakiem CE )

Oprogramowanie potrzebne dla wyświetlaczy można pobrać ze strony producenta lub na naszej stronie sklepu.

W ofercie również posiadamy ramki maskujące dla wyświetlaczy 3.2"

dostępne w kolorze czarnym lub białym

Wszelkie dodatkowe informacje na temat produktów, dokumentacje można pobrać z naszej strony lub prosimy o kontakt z Biurem Obsługi Klienta. Moduły wyświetlaczy: Forum | Youtube
