Zestaw OpenM128 mega128 dla ATMEL mega AVR

15-02-2014, 8:52
Aukcja w czasie sprawdzania była zakończona.
Cena kup teraz: 488 zł
Użytkownik mintlab
numer aukcji: 3888846663
Miejscowość Wrocław
Wyświetleń: 79
Koniec: 15-02-2014, 8:30
info Niektóre dane mogą być zasłonięte. Żeby je odsłonić przepisz token po prawej stronie. captcha

Płyta rozwojowa AVR przeznaczona dla ATMEL mega AVR wyposażona w ATmega128 MCU. Integruje różne standardowe interfejsy. Łatwa w użyciu dla peryferyjnych rozszerzeń.

OpenM128 jest płytą AVR , która posiada urządzenie ATmega128 jako mikrokontroler. Obsługuje dalszą ekspansję w różnych opcjonalnych akcesoriów płyty do konkretnego zastosowania.Modułowa i otwarta konstrukcja czyni go idealnym do rozpoczęcia tworzenia aplikacji z mikrokontrolerem AVR.

Zawartość płyty:

  1. ATmega128A-AU:wysoka wydajność AVR MCU, który posiada:

    • Rdzeń: AVR 8-bit RISC

    • Częstotliwość: 16MHz Max

    • Napięcie: 2.7-5.5V

    • Pakiet: TQFP64

    • I/Os: 53

    • Pamięć: 128kB Flash, 4kB SRAM, 4kB EEPROM

    • Interfejsy komunikacyjne: 1 x SPI, 1 x TWI (I2C), 2 x USART, 8 x PWM, 8 x ADC

    • Debugging/Programming: JTAG/ISP

  2. AMS1117-3.3: 3.3V regulator napięcia;

  3. Włącznik zasilania;

  4. Wskaźnik zasilania;

  5. LEDs: wygodne wskazanie stanu I/O status i/lub stan działania programu;

  6. Klawisze użytkownika: dla I / O wejścia test i / lub program kontroli;

  7. Joystick: pięć pozycji;

  8. Przycisk reset;

  9. Oscylator kwarcowy: 7.3728M & 32.768K

  10. Regulowany rezystor: for LCD12864 regulacja kontrastu;

  11. interfejs 16 I/Os: dla połączenia akcesoriów płyty, które stosują kontrolę I/O, takie jak FT245 USB FIFO, 8 SEG LED, etc.

  12. interfejs 8 I/Os | interfejs 8-bit AD

  • do podłączenia akcesoriów do płyty, które stosują kontrolę I/O, takie jak 8 Push Buttons, Motor, itp.

  • można stosować interfejs 8-bit AD do AD testowania.

  1. 6 I/Os interfejs| USART0+AC+PWM3 interfejs

  • dla połączeń urządzeń peryferyjnych USART, takich jak RS232, RS485, USB TO UART, itp.

  • do podłączania akcesoriów płyty, które stosują interfejs PWM, obsługuje również analogowe porównanie poprzez interfejs AC

  1. interfejs SPI+PWM0+T/C

  • dla połączeń urządzeń peryferyjnych SPI, takich jak DataFlash (AT45DBxx), SD card, MP3, itp.
    Interfejs SPI zawiera dodatkowe styki I/O (PWM, T/C jako I/O), które może być stosowane jako styki kontrolujące.

  • dla połączeń akcesoriów, które używają interfejs PWM, for connecting accessory boards which using PWM interface, obsługuje również obliczenie częstotliwości poprzez interfejs T/C

  1. Interfejs I2C+PWM0/1

  • dla połączeń urządzeń peryferyjnych I2C, takich jak I/O expander (PCF8574), EEPROM (AT24Cxx), itp.
    Interfejs I2C zawiera dodatkowe styki I/O (PWM jako I/O), które mogą być użyte jako styki kontorolujące.

  • dla połączeń akcesoriów korzystających z PWM interfejsu.

  1. PS/2 interfejs: do połączenia PS/2 klawiatury i/lub myszy;

  2. Wielokolorowy graficzny interfejs LCD: do połączenia 2.2 calowego wielokolorowego ekranu dotykowego LCD z SPI control;

  3. Graficzny interfejs matrycy LCD: do połączenia matryc LCD takich jak: LCD12864 (3.3V blue podświetlenie);

  4. 5V DC jack

  5. Niestandardowe gniazdo;

  6. VCC moc wejściowa/wyjściowa: zazwyczaj wykorzystywane do wyjścia zasilającego i / lub do podstawy wspólnej z innymi płytami;

  7. MCU złącze: wszystkie styki MCU są dostępne do rozszerzanych złącz;

  8. Interfejs ISP6: do programowania;

  9. Interfejs ISP10: do programowania;

  10. Interfejs JTAG: programming/debugging

  11. LEDowy przełącznik;

  12. Klawisz przełącznika,

  13. Przełącznik typu joystick,

  14. PS/2 przełącznik;

  15. LCD wybór przełącznika

  16. VCC przełącznik

  17. Crystal selection przełącznik

UWAGA: OpenM128 nie posiada włączonych funkcji debugging, debugger jest wymagany.

Interfejsy Debugging/Programming

Poniżej rysunki przedstawiają nagłówki JTAG, ISP10, interfejs ISP6


Rysunek 1. 10-pin JTAG nagłówek pinout

Rysunek 2. 10-pin ISP nagłówek pinout

Rysunek 3. 6-pin ISP nagłówek pinout

Rozwój zasobów:

Instrukcja obsługi na CD zawiera rozwój zasobów wymieniony następująco:

  • Related Software (AVR Studio4, etc.)

  • Demo Code (GCC AVR przykłady)

  • Schemat (PDF)

  • AVR dokumentacja rozwoju (karty katalogowe itp.)

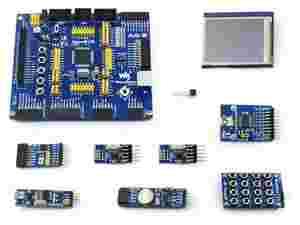

Zawartość zestawu:

  1. OpenM128 płyta x 1

  2. 4-pin kabel x 2

  3. 2-pin kabel x 2

  4. 5V zasilacz x 1

  5. Instrukcja obsługi CD x 1

  6. PL2303 USB UART Board (mini) x 12.

  7. 2-calowy 320x240 Touch LCD (A) x 1

  8. AD Keypad (for testing embedded ADC) x 1

  9. FT245 USB FIFO Board (mini) (16 I/Os) x 1

  10. AT45DBXX DataFlash Board (SPI) x 1

  11. PCF8563 RTC Board (I2C) x 1

  12. NRF24L01 RF Board (B) (SPI) 2pcs x 1

  13. DS18B20 (ONE WIRE) x 1

1. 2. 3. 4. 5.

6. 7. 8. 9. 10.

11. 12. 13.
