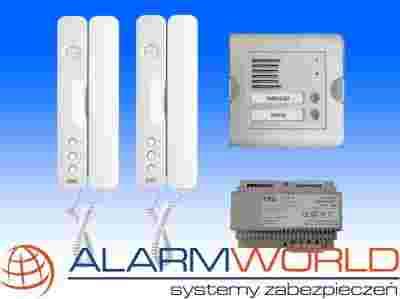

W SKŁAD ZESTAWU DOMOFONOWEGO SET-1 MIWI URMET
WCHODZĄ:
- 1 moduł z 2 przyciskami - nr ref. 1145/22 (wym. 89 x 89 x 43 mm)
- 1 moduł rozmówny - nr ref. 1145/500
- 1 obudowa podtynkowa - nr ref. 1145/51 (wym. 114 x 118 x 45 mm)
- 1 ramka frontowa - nr ref. 1145/61 (wym. 119 x 125 x 12,6 mm)
- 2 unifony Signo – nr ref. 1140/1 (wym. 225 x 80 x 40 mm)
- 1 zasilacz - nr ref. 18K1 (wym. 126 x 90 x 75 mm bez osłony sieci,
126 x 96 x 75 mm z osłoną sieci.)
UNIFON SIGNO
Unifon SIGNO przeznaczony jest do systemu 4+N. Wyposażony on jest w
przycisk otwarcia drzwi i 1 przycisk dodatkowy, oraz miejsce na dwa
kolejne przyciski funkcyjne. Posiada on dodatkowy głośnik do
sygnału wywołania, możliwość montażu dedykowanego trójpozycyjnego
regulatora sygnału wywołania. Obudowa ABS. Kolor biały. Unifon Signo
posiada funkcję prowadzenia rozmów i otwarcia drzwi.
PANEL WYWOŁANIA SINTHESI 1145/22
Panel wywołania SINTHESI pozwala na wywołanie i prowadzenie
rozmowy z wybranym lokatorem. Panel wykonany jest z anodowanego
aluminium. Cechuje go nowoczesna linia stylistyczna oraz wysoka
odporność na zewnętrzne warunki atmosferyczne. Wyjątkowego stylu
nadaje bursztynowe podświetlenie etykietek z nazwiskami lokatorów oraz
optyczne potwierdzenie wywołania (dioda LED). Etykietki z nazwiskiem
można wygrawerować co zwiększa ich estetykę i czytelność. Panel
zawiera 2 przyciski wywołania oraz moduł rozmówny z mikrofonem i
głośnikiem. Jest on przygotowany do montażu podtynkowego i posiada
niezbędne elementy montażowe. Opcjonalnie można dodać aluminiową
ramkę z daszkiem lub zastosować obudowę natynkową.
ZASILACZ 18K1
Zasilacz 18K1 zmienia napięcie 230V na kilka napięć niskiego poziomu zasilając w ten sposób tor foniczny domofonu. podświetlanie panela oraz obwód elektrozaczepu.
SCHEMAT BLOKOWY
