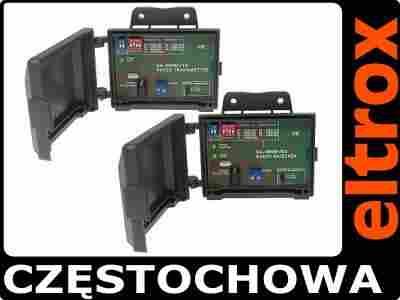

NADAJNIK + ODBIORNIK RADIOWY
RS-485RF/TX + RS-485RF/RX
ZESTAW DO BEZPRZEWODOWEJ TRANSMISJI DANYCH
(nr kat: 9114, 9115)
NADAJNIK RADIOWY
RS-485RF/TX
Urządzenie umożliwia odbiór danych z dwuprzewodowego medium RS-485 i nadawanie ich drogą radiową do odbiornika RS-485RF/RX. Umożliwia przesyłanie dowolnych danych RS-485 z prędkościami 2400, 4800, 9600bps. We współpracy z pulpitem sterowniczym zgodnym z protokołem PELCO, pozwala na bezprzewodowe wysterowanie obrotnicy podłączonej poprzez RS-485 z odbiornikiem RS-485RF/RX.
Połączenie to jest zupełnie przezroczyste, nie ma znaczenia jakie dane i w jakim systemie są przesyłane. Możemy więc przesyłać dowolny protokół pomiędzy urządzeniami sterującymi. Wymagane jest wyłącznie określenie szybkości transmisji.
OPIS DIOD SYGNALIZUJĄCYCH PRACĘ URZĄDZENIA:
- POWER – czerwona dioda sygnalizująca obecność zasilania układu,
- frame sent – zielona dioda, której mignięcie sygnalizuje nadanie przez nadajnik pakietu danych
ODBIORNIK RADIOWY
RS-485RF/RX
Urządzenie umożliwia odbiór danych drogą radiową i przesyłanie ich dalej za pośrednictwem dwuprzewodowego medium RS-485. We współpracy z pilotem RS-485RF/P pozwala na sterowanie PAN/TILT/ZOOM/FOCUS kamer obrotowych, natomiast z nadajnikiem RS-485RF/TX umożliwia przesyłanie dowolnych danych RS-485 z prędkościami 2400, 4800, 9600bps. Połączenie to jest zupełnie przezroczyste, nie ma znaczenia jakie dane i w jakim systemie są przesyłane.
OPIS DIOD SYGNALIZUJĄCYCH PRACĘ URZĄDZENIA:
- POWER – czerwona dioda sygnalizująca obecność zasilania,
- frame received – zielona dioda, której mignięcie sygnalizuje odbiór poprawnego pakietu z nadajnika,
- frame error – żółta dioda, której mignięcie sygnalizuje odbiór błędnego pakietu, częste miganie tej diody podczas transmisji oznacza pracę na granicy zasięgu lub silne zakłócenia.
Przykładowe zastosowanie
Obydwa urządzenia można mocować zarówno do ściany, jak i do masztu
| SPECYFIKACJA TECHNICZNA URZĄDZEŃ |
| Częstotliwość pracy |
868MHz |
| Ilość kanałów |
4 |
| Prędkość transmisji radiowej |
2400,[zasłonięte],9600,19200bps |
| Prędkość transmisji RS485 |
2400,[zasłonięte],9600bps |
| Zasięg (dla prędkości 4800bps) |
ok 100m w terenie otwartym |
| Napięcie zasilania/pobór prądu |
12VDC/maks. 100mA |
| Wymiary i waga |
112x37x91mm, 80g |
KONFIGURACJA PRZEŁĄCZNIKÓW:
(0 – odpowiada pozycji dolnej, 1 – odpowiada pozycji górnej):
- RADIO channel – umożliwia ustawienie jednego z czterech kanałów radiowych, wymaga ustawienia tego samego kanału dla nadajnika oraz odbiornika (00, 01, 10 lub 11),
- Baudrate RADIO – pozwala na wybór prędkości transmisji radiowej, przy czym maksymalny zasięg osiągany jest dla najniższej prędkości 2400bps,
- Baudrate RS485 – pozwala na wybór prędkości transmisji RS485, wszystkie odebrane dane są następnie wysyłane z prędkością określoną tym przełącznikiem,
- RS485 termination – zwora terminatora linii 120Ω.
W SKŁAD ZESTAWU WCHODZI:
- nadajnik radiowy RS-485RF/TX (nr kat. 9114)
- odbiornik radiowy RS-485RF/RX (nr kat. 9115)
- gwarancja
- faktura VAT lub paragon fiskalny
