Zestaw CAM5816h Multi 5,8 Ghz (zestaw zewnętrzny IP66)

• multi-odbiornik hermetyczny CAM5816h Multi-Rx z 4 wejściami video

          4 wyjścia video oraz 8 wyjść audio

         16 kanałów pracy

         do każdego wyjścia video można przypisać dowolny
         nr kanału pracy

• multi-nadajnik hermetyczny CAM5816h Multi-Tx z 4 wejściami video

          4 wejścia video oraz 8 wejść audio

          8 kanałów pracy

          do każdego wejścia video można przypisać dowolny
          nr kanału pracy

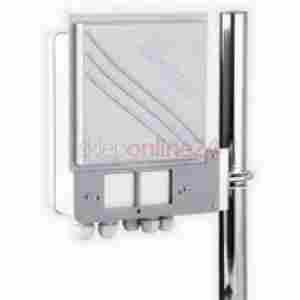

CAM5816h-Multi-Rx - hermetyczny multi odbiornik z czterema wyjściami video PAL

• 4 wyjścia video oraz 8 wyjść audio
• częstotliwość pracy od 5725MHz do 5875MHz
• wbudowana standardowa antena kierunkowa odbierająca sygnał w zakresie 18/18 stopni
• 16 kanałów pracy
• w wykonaniu wewnętrznym oraz zewnętrznym IP65
• do każdego wyjścia video można przypisać dowolny nr kanału pracy
• współpracuje ze wszystkimi nadajnikami serii CAM
• czułość odbiornika - 87 dBM
• impedancja 50 Ohm
• modulacja FM
• ilość kanałów 16
• format video PAL
• złącza video BNC 75 Ohm x 4
• audio 600 Ohm x 8
• pasmo przen. dźwięku 15kHz
• zabezpieczenie antyprzepięciowe na wejściu zasilania
• zasilanie 9 - 14V / 800mA DC
• wymiary 255x160x100
• zastosowanie wewnętrzne lub zewnętrzne
• mocowanie na ścianę lub maszt 35-50 mm w zestawie
• gwarancja: 24 miesiące

Odbiornik CAM5816 Multi-Rx to najnowsze rozwiązanie, które pozwala na redukcję ilości wymaganych odbiorników w systemie bezprzewodowym aż czterokrotnie. Jest to szczególnie istotne przy zmniejszaniu kosztów monitoringu, ale także przy montażu takich systemów. Do tej pory system monitoringu obsługujący osiem kamer bezprzewodowych wymagał zastosowania w punkcie odbiorczym ośmiu odbiorników. Dzięki zastosowaniu odbiornika CAM5816 Multi-Rx możliwe jest zmniejszenie ich ilości do dwóch urządzeń. Należy szczególnie podkreślić, iż jest to rozwiązanie innowacyjne na skalę kraju, a działania prowadzone w tym kierunku były zainicjowane wieloma zapytaniami ze strony klientów.

Odbiornik CAM5816 Multi-Rx realizuje transmisję analogową w zakresie 16 kanałów pracy, w czasie rzeczywistym bez jakichkolwiek opóźnień. Dzięki zastosowaniu precyzyjnych obwodów mikrofalowych uzyskano wysoką jakość transmisji, a dodatkowy wzmacniacz  antenowy pozwala na zwiększenie zasięgu systemu. Urządzenie posiada jedno wejście antenowe pozwalające na jednoczesne odbieranie 4 obrazów wideo PAL oraz 8 sygnałów audio. Zastosowanie anteny dookolnej umożliwia odbiór sygnału ze wszystkich kierunków (360 stopni). Jeśli sygnał jest nadawany z jednego kierunku istnieje możliwość użycia  anteny kierunkowe AK19 co pozwala na dodatkowe zwiększenie zasięgu całego systemu. Ponad to użytkownik dla każdego wyjścia video może ustawić dowolny numer  kanału. Rozwiązanie to pozwala na zmniejszenie ilości odbiorników wymaganych w danym systemie monitoringu bezprzewodowego, a co za tym idzie łatwiejszy montaż oraz znaczne obniżenie kosztów takiego systemu.

Zastosowania

• multi odbiornik odbierający cztery niezależne obrazy PAL
• montowany w punktach retransmisyjnych

Nadajnik hermetyczny audio/video systemu CAMsat 5,8 Ghz CAM5816h-Tx

• zasięg do 3 km
• częstotliwość pracy od 5725MHz do 5875MHz
• analogowa transmisja video bez jakichkolwiek opóźnień (real-time) oraz utraty szczegółów w obrazie (bez kompresji)
• 8 niezależnych kanałów pracy video/audio
• transmisja wolna od zakłóceń przemysłowych, sieci internetowych 802.11, Bluetooth, telefonii radiowej itp.
• wysokiej jakości transmisja obrazu PAL
• duże przepusty na kable 11 mm
• moc <25mW; 14 dBm
• czułość odbiornika - 85 dBM
• impedancja 50 Ohm
• modulacja FM
• format video PAL lub NTSC
• złącza video BNC (75 Ohm)
• audio BNC Stereo (600 Ohm , 1 Volt p-p)
• pasmo przen. dźwięku 30Hz do 15kHz
• zasilanie 9 - 14V / 500mA DC
• wymiary Tx: 149x103x56
• zastosowanie zewnętrzne
• gwarancja: 24 miesiące

Nadajnik CAM5816h-Tx pracuje w wolnym paśmie ISM 5725MHz-5875MHz, przeznaczony do bezprzewodowej transmisji obrazu i dźwięku w profesjonalnych instalacjach telewizji przemysłowej oraz wszędzie tam gdzie wymagane są wysokiej jakości, stabilne połączenia audio-video.

Warunki prawidłowego doboru CAM5816h :

• Widzialność optyczna anten
• Odległość nie większa niż 3 km

Zastosowania:

• kamery przemysłowe CCTV
• rejestratory DVR oraz multipleksery
• radiolinie wideo do monitoringu lasów
• telewizja kablowa
