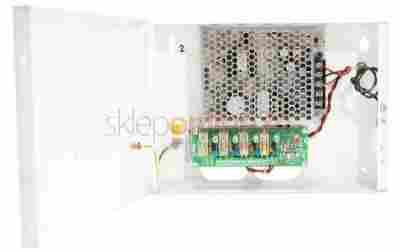

Zasilacz stabilizowany impulsowy PSDC 04124 PSU-S/H-12V/S-4A/4/FTA/PTC-MC

• obudowa: metalowa, IP20, z panelem sygnalizacyjnym
• zasilanie: AC 88÷264V , DC 125÷373V
• częstotliwość zasilania: 47÷63Hz lub DC
• moc zasilacza: 60 W max.
• wyjście zasilania: 4x 1A / 12V
• pobór prądu: 0.8A/230V AC

• wymiary: W=235 H=172 D=58 mm
• zabezpieczenie przeciwzwarciowe, przeciążeniowe, nadnapięciowe
• optyczna sygnalizacja stanu pracy
• gwarancja: 24 miesiące

Zasilacz stabilizowany PSDC 04124 przeznaczony jest do zasilania urządzeń wymagających stabilizowanego napięcia o wartości 12V DC (12,0V÷15,0V DC). Podstawowe cechy zasilacza:

• 4 wyjścia zabezpieczone niezależnie bezpiecznikami: F 1A/PTC 1A , awaria (zwarcie) w obwodzie któregoś z wyjść spowoduje przepalenie wkładki bezpiecznikowej lub zadziałanie PTC i odłączenie obwodu od zasilania DC (+U).
• optyczna sygnalizacja pracy informująca o stanie: wyjść i/lub awarii.
• wyjście techniczne AW informujące o awarii wyjścia (zadziałanie SCP), służące do zdalnej kontroli pracy
• zabezpieczenia: przeciwzwarciowe (SCP), przeciążeniowe (OLP), nadnapięciowe (OVP).
• regulacja napięcia wyjściowego: w przypadku instalacji, gdzie występują znaczące spadki napięć na rezystancji przewodów doprowadzających do odbiorników, możliwa jest korekta wartości napięcia potencjometrem P1 (12,0V÷16,5V DC)
• zasilacz wykorzystuje nowoczesny moduł zasilacza impulsowego
• metalowa obudowa (kolor RAL 9003) z panelem sygnalizacyjnym

Parametry elektryczne

• napięcie zasilania: 88-264 V AC, 125 – 373 V DC
• częstotliwość zasilania: 47÷63Hz lub DC
• moc zasilacza: P 60W max.
• pobór prądu: 0,8 A /230 V AC (40A/230 V AC „zimny start”)
• napięcie wyjściowe: 12,5V DC nom.
• czas podtrzymania napięcia wyjściowego: 60 ms
• zakres nastawy napięcia: 12,0V÷16,5 V DC (-5%/+5%), 1x regulacja P1
• napięcie tętnienia: 120 mV p-p max.
• prąd wyjściowy: 4x 1A (ΣI= 4,0A)
• zabezpieczenie przed zwarciem SCP:
  • LISTWA LB4/AW 4x F 1A bezpiecznik topikowy lub PTC 1A
  • MODUŁ ZASILACZA 110% ÷ 150% mocy zasilacza, ograniczenie elektroniczne prądu, powrót automatyczny po ustaniu awarii
• zabezpieczenie przed przeciążeniem OLP: 110% ÷ 150% mocy zasilacza, ograniczenie elektroniczne prądu, powrót automatyczny po ustaniu awarii
• zabezpieczenie nadnapięciowe OVP: 17,25 V÷ 20,25V odłączenie napięcia wyjściowego, przywracane ręcznie- odłączenie zasilania AC
• wyjścia techniczne: AW wyjście sygnalizujące awarię bezpiecznika (przepalenie) listwy LB4/AW ( zadziałanie SCP) typ OC, 50mA max stan normalny: poziom L (0V), awaria: poziom hi-Z
• bezpiecznik F T 2,5A/250V
• bezpieczniki F1÷ F4 F 1A/250V lub PTC 1A (wybór ręczny)

Parametry mechaniczne

• wymiary obudowy: 230 x 167 x 50 (WxHxD) , z pokrywą: (235 x 172 x 58)
• mocowanie: 198 x 145 x Φ 6 (WxH)
• waga netto/brutto 1,09/1,24 kg
• kolor obudowy: biały
• zamykanie: wkręt walcowy: od czoła obudowy
• złącza:
  • zasilanie 230 V AC: Φ0,63-2,05 (AWG 22-12)
  • wyjścia AUX : Φ0,51- 2,05 (AWG 24-12) LB4/AW : Φ0,51- 2,05 (AWG 24-12)
• uwagi: obudowa posiada dystans od podłoża montażowego w celu prowadzenia okablowania, chłodzenie konwekcyjne

Bezpieczeństwo użytkowania

• klasa ochronności: PN-EN 60950-1:2004 I (pierwsza)
• stopień ochrony: PN-EN 60529: 2002 (U) IP20
• wytrzymałość elektryczna izolacji:
  • pomiędzy obwodem wejściowym (sieciowym) a obwodami wyjściowymi zasilacza (I/P-O/P) 3000 V AC min.
  • pomiędzy obwodem wejściowym a obwodem ochronnym PE (I/P-FG) 1500 V AC min.
  • pomiędzy obwodem wyjściowym a obwodem ochronnym PE (O/P-FG)   500 V AC min.
• rezystancja izolacji: - pomiędzy obwodem wejściowym a wyjściowym lub ochronnym 100 MT, 500 V DC

Parametry eksploatacyjne

• temperatura pracy: -10ºC...+50ºC
• temperatura składowania: -25ºC...+60ºC
• wilgotność względna: 30%...90%, bez kondensacji
• wibracje w czasie pracy: niedopuszczalne
• udary w czasie pracy: niedopuszczalne
• nasłonecznienie bezpośrednie: niedopuszczalne
• wibracje i udary w czasie transportu: Wg PN-83/T-42106
