Zasilacz stabilizator regulowany 1,2V-30V 1,5A

11-06-2014, 18:40
Aukcja w czasie sprawdzania była zakończona.

Cena kup teraz: 10 zł Aktualna cena: 10 zł

Użytkownik Dareltek

numer aukcji: 4235209855

Miejscowość Warszawa

Kupiono sztuk: 2 Licytowało: 2 Wyświetleń: 156

Koniec: 11-06-2014, 18:24

Dodatkowe informacje:
Stan: Nowy

Kontakt

Dział sprzedaży535 [zasłonięte] 967

Dział techniczny535 [zasłonięte] 630

e-mail

[zasłonięte]@op.pl

W sprawach technicznych proszę o kontakt na adres.

[zasłonięte]@op.pl

Odbiór osobisty

Przed udaniem się po odbiór koniecznie proszę o e-maila lub telefon do działu sprzedaży, w celu uzgodnienie terminu odbioru.

Warszaw-Ochota

ul.Siemieńskiego 13

Warszawa-Targówek

ul.Myszkowska 1

Wysyłka

Ewentualną zmianę adresu do wysyłki proszę podać w e-mailu po zakupie przedmiotu.
Różne przedmioty zakupione przez jedną osobę wysyłam w jednej przesyłce . Brany jest pod uwagę najwyższy koszt wysyłki zakupionych przedmiotów.

Reklamacje

Klientowi przysługuje prawo do zwrotu towaru w stanie niezmienionym w terminie do 10 dni od daty jego otrzymania. Wysyłając zwracany towar, należy dołączyć oświadczenie o odstąpieniu od umowy

Darelteks.c.

O nas

Komentarze

Nasze aukcje

Opis przedmiotu

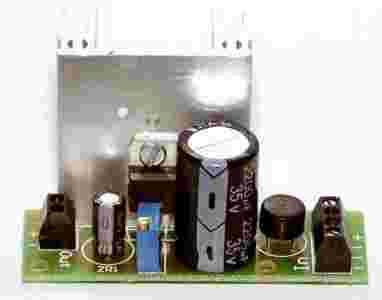

Moduł, zasilacz regulowany stabilizowany 1,2V-30V max 1,5A. Napięcie wyjściowe reguluje się precyzyjnym potencjometrem wieloobrotowym (reguluje się odwrotnie, kręcąc w prawo zmniejszamy napięcie).
Zasilacz wykonany na stabilizatorze LM317T.
Stabilizator ma zabezpieczenie termiczne jak i zwarciowe. Maksymalne napięcie wejściowe 35V.
Wymiary płytki PCB 23mm x 68mm, wysokość (bez radiatora) 32mm (wysokość zależy od kondensatora wejściowego 2200uF/35V),
wymiary z radiatorem 35mm x 68mm, wysokość 45mm.
Stabilizator posiada mostek prostowniczy i można go podłączać pod napięcie zmienne lub stałe.
Radiator jest w stanie odprowadzić max 10W ciepła, co wystarcza np.
5V 1A przy napięciu wejściowym od 7V-15V
5V 0,5A przy napięciu wejściowym od 7V-25V
12V 1A przy napięciu wejściowym od 15V-22V
12V 0,5A przy napięciu wejściowym 15V-32V
W celu uzyskania większych prądów przy większej różnicy między napięciem wyjściowym a wejściowym potrzebny jest większy radiator.
Dane techniczne w pdf, na stronie 6 rys "Current Limit" jest zobrazowany maksymalny prąd wyjściowy w zależności od temperatury stabilizatora i od różnicy napięcia wyjściowego i wejściowego.
Jest możliwość zakupu zasilacza bez radiatora, jego cena będzie niższa o 0,50zł..
Moduł ten można zastosować do zasilania naszych mierników ICL7107.
Mamy też potencjometr do regulacji zewnętrznej po 1zł. Należy jednak upewnić się czy potencjometry są dostępne.
