ZASILACZ STABILIZOWANY
AWZ 05122
NAPIĘCIE 12V, WYDAJNOŚĆ 5x500mA
(nr kat. 9016)

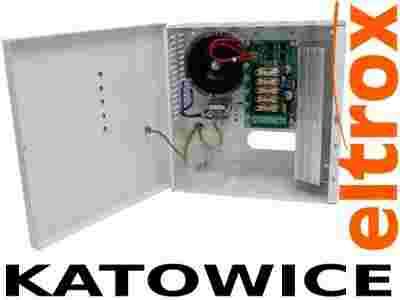

Zasilacz stabilizowany przeznaczony jest do zasilania urządzeń wymagających stabilizowanego napięcia 12V DC (-5%/+20%). Zasilacz dostarcza napięcia U= 11,0V÷15,0V DC o wydajnooeci prądowej całkowitej 2,0A . Napięcie wyjściowe może być korygowane za pomocą potencjometru. Zasilacz wyposażony jest w zabezpieczenia: przeciwzwarciowe (SCP) - niezależne każde wyjście, przeciążeniowe (OLP), nadnapięciowe (OVP), przepięciowe. Zasilacz umieszczony jest w obudowie metalowej (kolor RAL 9003), natynkowej z optyczną sygnalizacją stanu wyjść.
| SPECYFIKACJA TECHNICZNA |
| Obudowa: |
metalowa, IP20, kolor RAL9003, |
| Wymiary: |
W=200, H=200, D=88, W1=205, H1=205, D1=80, D2=14 [mm, +/-2] |
| Waga netto/brutto: |
2,4 / 2,5 [kg] |
| Zabezpieczenie antysabotażowe: |
1 x mikrowyłcznik: otwarcie obudowy, 0,5A@50V DC max. NC |
| Zamykanie: |
skręcana: wkręt walcowy x 1 |
| Zasilanie: |
230V AC (-15%/+10%), 50Hz, 0,29A (max.) |
| Transformator: |
TR 50VA/17V |
| Moc zasilacza: |
P=24W max. |
| Napięcia wyjściowe: |
12,0V DC, regulacja: 11V÷15V DC (-/+5%)
|
| Prąd wyjściowy: |
5x 0,4A, E = 2A max |
| Ilość wyjść zasilania: |
5 |
| Zabezpieczenie przeciwzwarciowe (SCP): |
5x bezpiecznik topikowy F500mA lub PTC* 500mA (wybierane zworką) |
Zabezpieczenie przeciążeniowe (OLP):
|
2,5A PTC*, T315mA- obwód 230V AC
|
Zabezpieczenie nadnapięciowe (OVP):
|
U>17V (-/+5%)
|
Zabezpieczenie przepięciowe:
|
warystory
|
Akustyczna sygnalizacja pracy:
|
brak
|
Optyczna sygnalizacja pracy:
|
diody LED: wyjoecia DC ( x 5 szt.)
|
Warunki pracy:
|
II klasa oerodowiskowa, -10°C÷ 40°C
|
Certyfikaty, deklaracje:
|
CE, RoHS
|
Uwagi:
|
chłodzenie zasilacza: konwekcyjne, wyjścia: zącza f 0,51÷2,05 (AWG 24-12)
*reset wymaga odłączenia zasilania lub obciążenia na okres ok. 1min.
|
W SKŁAD ZESTAWU WCHODZI:
- zasilacz stabilizowany AWZ-05122 (nr kat. 9016)
- instrukcja obsługi
- faktura VAT lub paragon fiskalny
PRODUKT JEST NOWY!
|
