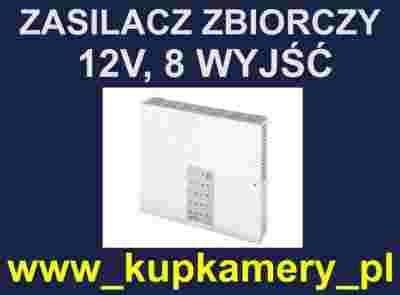

Zasilacz zbiorczy 12V DC, 4 A, 8 obwodów wyjściowych

Zasilacz stabilizowany PSDC08124 przeznaczony jest do zasilania urządzeń wymagających stabilizowanego napięcia o wartości 12V DC o wydajności całkowitej 4A.

Podstawowe cechy zasilacza:

- 8 wyjść zabezpieczonych niezależnie bezpiecznikami: F 500mA lub PTC 500mA

- optyczna sygnalizacja pracy informująca o stanie: wyjść i/lub awarii

- wyjście techniczne AW informujące o awarii wyjścia (zadziałanie SCP), służące do zdalnej kontroli pracy

- zabezpieczenia: przeciwzwarciowe (SCP), przeciążeniowe (OLP), nadnapięciowe (OVP).

- regulacja napięcia wyjściowego: P1 (12,0V÷15,0V DC)

- metalowa obudowa (kolor RAL 9003) z panelem sygnalizacyjnym

DANE TECHNICZNE

Obudowa metalowa, IP20, kolor RAL9003,

Wymiary W=230, H=230, D=58, W1=235, H1=235, D1=50, D2=14 [mm, +/-2]

Zabezpieczenie antysabotażowe: tamper

Zamykanie: skręcana: wkręt walcowy x 1

Uwagi: posiada dystans od ściany (podłoża) - 8mm

Zasilanie 85÷264V AC; 47÷63Hz (0,8A@230 V AC), 120÷370 V DC

Moduł zasilacza moduł zasilacza impulsowego

Moc zasilacza P=60W max.

Napięcia wyjściowe 12,5V DC, regulacja: 12,0V÷15,0 V DC (-5%/+5%), 100mV p-p max.

Prąd wyjściowy 8x0,5A lub 4x 1A dla bezpieczników z zestawu (ΣI= 4,0A)

Ilość wyjść zasilania 8

Zabezpieczenie przeciwzwarciowe (SCP) 8x 0,5A bezpiecznik topikowy lub PTC lub 4x1A (bezpieczniki z zestawu)

Zabezpieczenie przeciążeniowe (OLP) mocy zasilacza, elektroniczne, automatyczny powrót- obwód DC

Zabezpieczenie nadnapięciowe (OVP) >16V: odłączenie obwodu DC - restart ręczny

Zabezpieczenie przepięciowe warystory

Akustyczna sygnalizacja pracy brak

Optyczna sygnalizacja pracy diody LED: zielone=wyjścia DC (8 szt.), czerwona=awaria (1szt.)

Wyjście techniczne AW OC, 50mA (max.), stan normalny = L (0V) , awaria = hi-Z

Warunki pracy II klasa środowiskowa, -10°C ÷ 50°C

Certyfikaty, deklaracje: CE, RoHS

Uwagi: chłodzenie konwekcyjne, wyjścia: złącza Φ 0,51÷2,05 (AWG 24-12)
