Opis produktu
PSBS3512C
ZASILACZ BUFOROWY, IMPULSOWY 13,8V/DC, BEZ AUTOMATYCZNEJKONTORLI PRACY
Zasilacz buforowy przeznaczony jest do nieprzerwanego zasilania urządzeń systemów alarmowych wymagających stabilizowanego napięcia 12V/DC (+/-15%). Zasilacz dostarcza napięcia 13,8 V DC o wydajności prądowej:
• Prąd wyjściowy 3,0A + 0,5A ładowanie akumulatora
• Prąd wyjściowy 2,5A + 1,0A ładowanie akumulatora
• Sumaryczny prąd odbiorników + akumulator wynosi max 3,5A

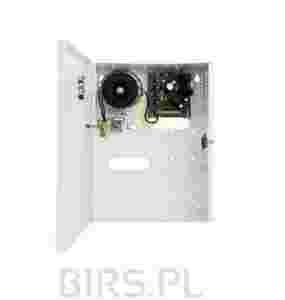

W przypadku zaniku napięcia sieciowego następuje natychmiastowe przełączenie na zasilanie akumulatorowe. Prąd ładowania akumulatora ustawiono fabrycznie na 1A. Zasilacz umieszczony jest w obudowie metalowej (kolor RAL 9003) z miejscem na akumulator 17Ah/12V. Obudowa wyposażona jest w mikroprzełącznik sygnalizujący otwarcie drzwiczek (czołówki).
Cechy zasilacza:
• bezprzerwowe zasilanie DC 13,8V/3A
• miejsce na akumulator 17Ah/12V
• wysoka sprawność 69%
• kontrola ładowania i konserwacji akumulatora
• ochrona akumulatora przed nadmiernym rozładowaniem (UVP)
• zabezpieczenie wyjścia akumulatora przed zwarciem i odwrotnym podłączeniem
• możliwość wybrania prądu ładowania 0,5A/1A
• funkcja START manualnego załączenia akumulatora
• kontrola stanu bezpiecznika wyjścia AUX
• sygnalizacja optyczna LED
• wyjście FAC sygnalizacji zaniku sieci 230V
• wyjście FPS awarii zasilacza wyzwalane przez:
- zwarcie wyjścia (SCP)
- przeciążenie wyjścia (OLP)
- awarię przetwornicy napięcia DC/DC
• zabezpieczenia:
- przeciwzwarciowe SCP
- przeciążeniowe OLP
- termiczne OHP
- przepięciowe
- antysabotażowe
Specyfikacja techniczna:
• Typ zasilacza: A (EPS - External Power Source)
• Zasilanie: 230V/AC (-15%/+10%)
• Pobór prądu: 0,39 A max.
• Moc zasilacza: 49 W
• Sprawność: 69%
• Napięcie wyjściowe: 11,0 V÷ 13,8 V DC – praca buforowa; 10,0 V÷ 13,8 V DC – praca bateryjna
• Prąd wyjściowy: 3,0A + 0,5A ładowanie akumulatora; 2,5A + 1,0A ładowanie akumulatora
• Zakres regulacji napięcia wyjściowego: 12,0 V÷ 14,5 V
• Napięcie tętnienia: 50 mV p-p max.
• Prąd ładowania akumulatora: 0,5A / 1A - konfiguracja zworki IBAT
• Zabezpieczenie przed zwarciem SCP: 200% ÷ 250% mocy zasilacza - ograniczenie prądu i/lub uszkodzenie bezpiecznika topikowego w obwodzie akumulatora (wymaga wymiany wkładki topikowej)
• Zabezpieczenie przed przeciążeniem OLP: 110% ÷ 150% (@25ºC) mocy zasilacza - ograniczenie prądu poprzez bezpiecznik powracalny PTC, ponowne uruchomienie ręczne (awaria wymaga odłączenie obwodu wyjściowego DC)
• Zabezpieczenie w obwodzie akumulatora SCP i odwrotna polaryzacja podłączenia: 5,0 A- ograniczenie prądu, bezpiecznik topikowy FBAT (awaria wymaga wymiany wkładki topikowej)
• Zabezpieczenie akumulatora przed nadmiernym rozładowaniem UVP: U<10,0 V (± 5%) – odłączenie (-BAT) akumulatora, konfiguracja zworką PBAT
• Optyczna sygnalizacja pracy: Tak- diody LED
• Warunki pracy: II klasa środowiskowa, temperatura: -10 oC÷40 oC wilgotność względna 20%...90%, bez kondensacji
• Obudowa: metalowa IP20, kolor RAL9003
• Wymiary: 235 x 305 x 98 (230 x 300 x 90+8) (WxHxD) [mm] (+/- 2)
• Waga netto/brutto; 2,90/3,10 kg
• Miejsce na akumulator: 17Ah/12V (SLA) max.
• Złącza: Zasilanie: Φ0,63÷2,5 I/O PCB : Φ0,41÷1,63, wyjścia akumulatora: 6,3F-2,5/30cm.
• Zamykanie: Wkręt walcowy x 2 (z czoła), możliwość montażu zamka
• Zabezpieczenie antysabotażowe: 1x mikrowyłącznik: otwarcie obudowy 0,5A@50VDC max, NC
• Uwagi: Obudowa posiada dystans od ściany (podłoża) - 8 mm
• Chłodzenie zasilacza: konwekcyjne.
|
