Zasilacz buforowy Pulsar HPSB7012C 12V 7A (1x18Ah)
Tutaj znajdziesz instrukcję oraz szczegółową specyfikację zasilacza.
UWAGA: ISTNIEJE MOŻLIWOŚĆ WYKRĘCENIA MODUŁU ZASILAJĄCEGO Z OBUDOWY!
Cechy zasilacza:
bezprzerwowe zasilanie DC 13,8V/7A
szeroki zakres napięcia zasilania AC 176÷264V
wysoka sprawność 80%
kontrola ładowania i konserwacji akumulatora
ochrona akumulatora przed nadmiernym rozładowaniem (UVP)
prąd ładowania akumulatora 1A/2A, przełączany zworką
zabezpieczenie wyjścia akumulatora przed zwarciem i odwrotnym podłączeniem
sygnalizacja optyczna LED
zabezpieczenia:
- przeciwzwarciowe SCP
- nadnapięciowe OVP
- przepięciowe (wejście AC)
- przeciążeniowe OLP
Opis:
Zasilacz buforowy przeznaczony jest do nieprzerwanego zasilania urządzeń wymagających stabilizowanego napięcia
12 V DC (+/-15%). Zasilacz dostarcza napięcia
U=13,8 V DC o wydajności prądowej:
1. Prąd wyjściowy 6A + 1A ładowanie akumulatora
2. Prąd wyjściowy 5A + 2A ładowanie akumulatora
Sumaryczny prąd odbiorników + akumulator wynosi max. 7A.

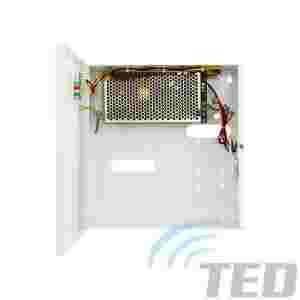

W przypadku zaniku napięcia sieciowego następuje natychmiastowe przełączenie na zasilanie akumulatorowe. Zasilacz skonstruowany jest w oparciu o moduł zasilacza impulsowego, o wysokiej sprawności energetycznej i umieszczony w obudowie metalowej (kolor RAL 9003) z miejscem na akumulator 17Ah/12V. Obudowa wyposażona jest w mikroprzełącznik sygnalizujący otwarcie drzwiczek (czołówki).
Dane techniczne:
Typ zasilacza: A (EPS - External Power Source)
Zasilanie: 176÷264V AC 50÷60Hz
Pobór prądu: 0,95A@230VAC max.
Moc zasilacza: 100W max.
Sprawność: 80%
Napięcie wyjściowe: 13,8V DC – praca buforowa; 9,5V÷13,8V DC – praca bateryjna
Prąd wyjściowy: 6A + 1A ładowanie akumulatora; 5A + 2A ładowanie akumulatora
Prąd wyjściowy tAMB<30°C: 6A + 1A ładowanie akumulatora; 5A + 2A ładowanie akumulatora
Prąd wyjściowy tAMB=40°C: 4,9A + 1A ładowanie akumulatora; 3,9A + 2A ładowanie akumulatora
Zakres regulacji napięcia wyjściowego: 12÷14VDC
Napięcie tętnienia: 120mV p-p max.
Prąd ładowania akumulatora: 1A lub 2A max. (przełączany zworką)
Zabezpieczenie przed zwarciem SCP: elektroniczne
Zabezpieczenie w obwodzie akumulatora OLP: bezpiecznik polimerowy
Zabezpieczenie nadnapięciowe OVP: U>115% ÷ 150% napięcia wyjściowego - odłączenie napięcia wyjściowego, przywracane automatycznie
Zabezpieczenie akumulatora przed nadmiernym rozładowaniem UVP: U<9,5 V (± 5%) – odłączenie zacisku akumulatora
Optyczna sygnalizacja pracy: tak; LED zielona - obecność napięcia AC
Wyjście sygnalizacji optycznej LED: LED AC - obecność napięcia AC; LED DC - obecność napięcia na wyjściu zasilacza
Warunki pracy II klasa środowiskowa, -10
oC÷40
oC; wilgotność względna 20-90% (bez kondensacji)
Obudowa: metalowa IP20, kolor RAL9003
Wymiary: 285 x 297 x 80+8 (280 x 292 x 80) [mm] (WxHxD)
Waga netto/brutto: 2,23kg/ 2,68kg
Miejsce na akumulator: 17Ah/12V (SLA) max.
Zamykanie: wkręt walcowy x 2 (z czoła), możliwość montażu zamka
Zabezpieczenie antysabotażowe: 1x mikrowyłącznik: otwarcie obudowy 0,5A@50VDC max, NC
Złącza - zasilanie: Φ0,63÷2,5 I/O PCB : Φ0,41÷1,63, wyjścia akumulatora: 6,3F-2,5/40cm.
Uwagi:
obudowa posiada dystans od ściany (podłoża) - 8 mm; chłodzenie zasilacza: konwekcyjne
Gwarancja: 24 m-ce
