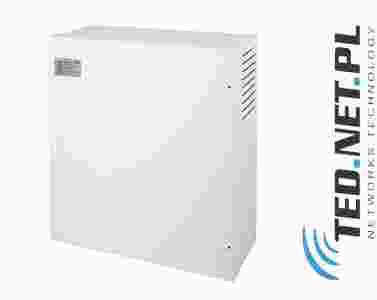

Zasilacz buforowy Pulsar HPSB5524C 24V 5A (2x18Ah)

Wysokiej jakości polski produkt firmy Pulsar!

Tutaj znajdziesz instrukcję oraz szczegółową specyfikację zasilacza.

UWAGA: ISTNIEJE MOŻLIWOŚĆ WYKRĘCENIA MODUŁU ZASILAJĄCEGO Z OBUDOWY!

Cechy zasilacza:

bezprzerwowe zasilanie DC 27,6V/5A

miejsce na akumulator 2x17Ah/12V

szeroki zakres napięcia zasilania AC 176÷264V

wysoka sprawność 83%

kontrola ładowania i konserwacji akumulatora

ochrona akumulatora przed nadmiernym rozładowaniem (UVP)

prąd ładowania akumulatora 0,5A/2A, przełączany zworką

zabezpieczenie wyjścia akumulatora przed zwarciem i odwrotnym podłączeniem

sygnalizacja optyczna LED

zabezpieczenia:

- przeciwzwarciowe SCP
- nadnapięciowe OVP
- przepięciowe (wejście AC)
- antysabotażowe
- przeciążeniowe OLP

Opis:
Zasilacz buforowy przeznaczony jest do nieprzerwanego zasilania urządzeń wymagających stabilizowanego napięcia 24 V DC (+/-15%). Zasilacz dostarcza napięcia U=27,6 V DC o wydajności prądowej:
1. Prąd wyjściowy 5A + 0,5A ładowanie akumulatora
2. Prąd wyjściowy 3,5A + 2A ładowanie akumulatora
Sumaryczny prąd odbiorników + akumulator wynosi max. 5,5A.

W przypadku zaniku napięcia sieciowego następuje natychmiastowe przełączenie na zasilanie akumulatorowe. Zasilacz skonstruowany jest w oparciu o moduł zasilacza impulsowego, o wysokiej sprawności energetycznej i umieszczony w obudowie metalowej (kolor RAL 9003) z miejscem na akumulator 2x17Ah/12V. Obudowa wyposażona jest w mikroprzełącznik sygnalizujący otwarcie drzwiczek (czołówki).

Dane techniczne:
Typ zasilacza: A (EPS - External Power Source)
Zasilanie: 176÷264V AC 50÷60Hz
Pobór prądu: 1,4A@230VAC max.
Moc zasilacza: 155W max.
Sprawność: 83%
Napięcie wyjściowe: 27,6V DC – praca buforowa; 19V÷27,6V DC – praca bateryjna
Prąd wyjściowy: 5A + 0,5A ładowanie akumulatora; 3,5A + 2A ładowanie akumulatora
Prąd wyjściowy tAMB<30°C: 5 A + 0,5A ładowanie akumulatora; 3,5 A + 2A ładowanie akumulatora
Prąd wyjściowy tAMB=40°C: 3,3 A + 0,5A ładowanie akumulatora; 1,8 A + 2A ładowanie akumulatora
Zakres regulacji napięcia wyjściowego: 24÷28VDC
Napięcie tętnienia: 150mV p-p max.
Prąd ładowania akumulatora: 0,5A lub 2A max. @ 2x17Ah (± 5%) – przełączany zworką
Zabezpieczenie przed zwarciem SCP: elektroniczne
Zabezpieczenie w obwodzie akumulatora OLP: bezpiecznik polimerowy
Zabezpieczenie nadnapięciowe OVP: U>115% ÷ 150% napięcia wyjściowego - odłączenie napięcia wyjściowego, przywracane automatycznie
Zabezpieczenie akumulatora przed nadmiernym rozładowaniem UVP: U<19 V (± 5%) – odłączenie zacisku akumulatora
Optyczna sygnalizacja pracy: tak - diody LED
Warunki pracy II klasa środowiskowa, -10 ^oC÷40 ^oC Obudowa metalowa: IP20, kolor RAL9003
Wymiary: 405 x 355 x 90+8 (400 x 350 x 90) (WxHxD)
Waga netto/brutto: 3,70kg/ 4,0kg
Miejsce na akumulator: 2x17Ah/12V (SLA) max.
Zamykanie: wkręt walcowy x 2 (z czoła), możliwość montażu zamka
Zabezpieczenie antysabotażowe: 1x mikrowyłącznik: otwarcie obudowy 0,5A@50VDC max, NC
Uwagi: obudowa posiada dystans od ściany (podłoża) - 8 mm; chłodzenie zasilacza: konwekcyjne
Złącza - zasilanie: Φ0,63÷2,5 I/O PCB : Φ0,41÷1,63, wyjścia akumulatora: 6,3F-2,5/40cm.

Gwarancja: 24 m-ce
