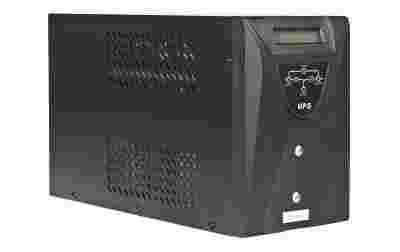

Zasilacz awaryjny UPS AT UPS1000SLCD wolnostojący

• typ zasilacza: offline
• rodzaj fali (tryb AC): pełna sinusoida
• rodzaj fali (tryb baterii): pełna sinusoida

• moc skuteczna: 600W
• moc pozorna: 1000VA
• napięcie wejściowe: 230V
• napięcie wejściowe (zakres): 165 - 275V, +/- 5V

• napięcie wyjściowe: 2 gniazda 230V
• typ akumulatora: bezobsługowy, szczelny żelowo-ołowiowy, 2x 7Ah/12V

• interfejs: USB, RJ45
• wyświetlacz LCD

• mikroprocesorowe sterowanie
• łatwa, szybka i samodzielna wymiana baterii
• zimny start (możliwość uruchomienia z baterii)
• funkcja AVR
• wymiary: 145 x 355 x 215mm (szerokość x głębokość x wysokość)


Zasilacz awaryjny AT-UPS1000-S-LCD jest typem zasilacza line interactive, posiadającym moc skuteczną na poziomie 600W oraz moc pozorną na poziomie 1000VA. Wyposażony został w wyświetlacz LCD z którego, użytkownik ma możliwość odczytania stanu baterii oraz sprawdzenie wartość napięcia wejściowego i wyjściowego. W tylnej ścianie obudowy zasilacza awaryjnego AT UPS 1000 S LCD umiejscowione zostały dwa gniazda do podłączenia urządzeń elektrycznych, elektronicznych oraz port USB, RJ45. Interfejs USB umożliwia zestawienie UPS'a z komputerem, dzięki temu rozwiązaniu użytkownik może skonfigurować ustawienia zasilacza do własnych potrzeb. Drugi z wymienionych portów, czyli RJ45 zabezpiecza linię telefoniczną przed przepięciami, ta koncepcja została stworzona z myślą o FAX'ach aby uchronić je przed uszkodzeniem. Za pracę na baterii odpowiedzialne są 2 bezobsługowe, żelowo-ołowiowy akumulatory o pojemności 7Ah/12V ich wymiana jest łatwa, szybka i można wykonać ją samodzielnie.

W przypadku przerwy lub zakłóceń w dostawie energii elektrycznej z sieci energetycznej zasilacz ATUPS 1000SLCD przełącza się na pracę z akumulatora. Czas podtrzymania napięcia wynosi od kilku do kilkudziesięciu godzin i zależy od obciążenia zasilacza oraz pojemności akumulatora.

Rys.1 Zbliżenie na panel przedni.

Line interactive...

Zasilacz AT UPS 1000 S LCD jest zasilaczem typu line interactive. UPS'y oparte na tej topologii zapewniają w czasie zaniku napięcia szybkie przełączenie na zasilanie z falownika, który jest zsynchronizowany z siecią zasilającą. Falownik jest podłączony równolegle do napięcia zasilania, dokonując ładowania baterii akumulatorów. Zasilacze tego typu charakteryzują się wysoką sprawnością (mają niższe straty cieplne). Zasilacze UPS line-interactive są najczęściej stosowane do zabezpieczania takich elementów systemu teleinformatycznego, jak serwery, wysoko wydajne stacje robocze i inne bardziej istotne punkty systemu teleinformatycznego.

Funkcje: zimny start i AVR...

Zasilacz awaryjny AT UPS1000S LCD został wyposażony w funkcje: zimny start oraz AVR. Pierwsza z nich umożliwia wymuszenie pracy akumulatora bez podłączenia UPS do sieci zasilającej. Opcja ta jest bardzo przydatna, gdy nie ma prądu a jest potrzeba wysłania e-mail'a bądź zgranie danych na pamięć przenośną. Funkcja AVR jest to system automatycznej regulacji napięcia, pozwala on na maksymalne wydłużenie czasu pracy z baterią oraz umożliwia pracę przy skokach napięcia w warunkach podwyższonego lub obniżonego napięcia bez nadmiernego, niepotrzebnego zużycia baterii.

Rys.2 Zbliżenie na tylni panel zasilacza.

Zasilacz awaryjny ATUPS1000SLCD współpracuje z komputerami (najczęściej z serwerami) oraz innymi urządzeniami elektrycznymi, elektronicznymi m.in. z rejestratorami cyfrowymi. Dzięki jego zastosowaniu w przypadku awarii zasilania zmniejsza ryzyko utraty danych, uszkodzenia pamięci masowej.

Rys.3 Schemat systemu.

Normalny tryb pracy...

Kiedy UPS jest w normalnym trybie pracy, wysokie częstotliwości fal głównego zasilania są eliminowane przez filtr fal, następnie baterie są ładowane przez ładowarkę i trzymają baterię w stanie pełnego naładowania, kolejnym krokiem jest stabilizowanie zasilania wysyłanego do urządzeń podłączonych do UPS'a.

Rys.4 Normalny tryb pracy.

Awaryjny tryb pracy...

Kiedy UPS jest w awaryjnym trybie, baterie będą zasilać falownik, prąd będzie przechodził przez filtr fal i zasilał urządzenie podłączone do UPS'a.

Rys.5 Awaryjny tryb pracy.

Zasilanie przez obejście...

Tryb zasilania przez obejście występuje tylko w następujących warunkach:

• przeciążenia
• awarii UPS
• włączanie: przytrzymaj przycisk przez 3 sekundy, UPS będzie w procesie łagodnego rozruchu w ciągu 15 sekund
• wyłączanie: przytrzymaj przycisk przez 3 sekundy, UPS przełączy się w tryb zasilania przez obejście

Rys.6 Zasilanie przez obejście.

UWAGA!

Zasilacz awaryjny AT-UPS1000-SLCD należy ładować przez 24 godziny przed pierwszą pracą na baterii w celu zwiększenia żywotności akumulatora.

Przed podłączeniem AT-UPS-1000S-LCD do komputera, należy najpierw zainstalować na nim sterowniki.

Rys.7 Akcesoria.
