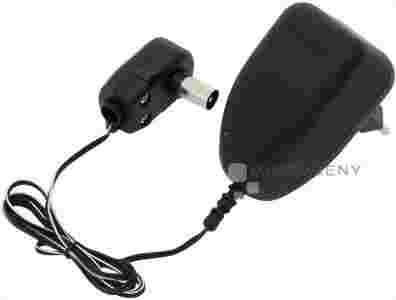

Zasilacz antenowy stabilizowany

  Zasilacz stabilizowany BLOW służy do zasilania wzmacniaczy antenowych poprzez przewód współosiowy doprowadzający sygnał od wyjścia wzmacniacza do wejścia antenowego OTV. Jest to miozliwe dzięki zastosowaniu rozgałęźnika zasilania umieszczonego we wtyku współosiowym, w który wyposażony jest zasilacz.

Zasilacz BLOW przystosowany jest do pracy ciągłej. Po zamontowaniu przewodu współosiowego do rozgałęźnika i włączeniu zasilania do gniazda sieciowego może on pozostać w stanie włączonym. Poprawna praca zasilacza będzie sygnalizowana świeceniem diody kontrolnej na obudowie. w przypadku wadliwego podłączenia przewodu współosiowego do rozgałęźnika lub wyjścia wzmacniacza (zwarcie oplotu i przewodu wewnętrznego) dioda kontrolna nie świeci.

DANE TECHNICZNE:
Napięcie wejścia zmienne: 230V, 50Hz
Napięcie wyjściowe stale: 12V stabilizowane
Stablizator: 100mA -78L12
Maksymalny prąd obciążenia: 100mA
Napięcie filtrowane kondensatorem: 100uF/25V na 105 stopni
Mostek zbudowany na diodach: 1 N4007
