Opis produktu

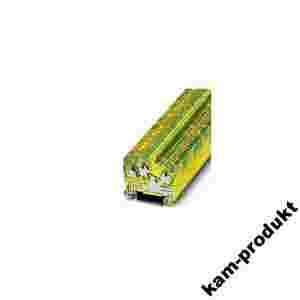

Zacisk przewodu ochronnego, rodzaj przyłącza: zaciski Push-in, Przekrój:0,14 mm² - 4 mm², AWG: 26 - 12, Szerokość: 5,2 mm, Kolor: zielono-żółty, Rodzaj montażu: NS 35/7,5, NS 35/15

Informacje ogólne

Ilość sztuk w opakowaniu    50

Liczba poziomów1

Ilość przyłączy3

Kolorzielono-żółty

Materiał izolacyjnyPA

Klasa palności wg UL 94V0

Znamionowe napięcie udarowe8 kV

kategoria przepięciowaIII

grupa materiału izolacyjnegoI

Przyłącze według normyIEC 60947-7-2

Otw. ściana bocz.ja

Specyfikacja pomiarowa zabezpieczenia przed dotykiemDIN EN 50274 (VDE 0660-514):2002-11

Zabezpieczenie przed dotykiem dłoniązagwarantowany

Zabezpieczenie przed wtykaniem palcówzagwarantowany

Specyfikacja pomiarowa wahania, szumy szerokopasmoweDIN EN 50155 (VDE 0115-200):2008-03

Zakres pomiaruBadanie trwałości, kategoria 1, klasa B, na nadwoziu pojazdu

Częstotliwość pomiaruf1 = 5 Hz do f2 = 150 Hz

Poziom ASD1,857 (m/s2)2/Hz

Przyspieszenie0,8g

Czas pomiaru dla osi5 h

Kierunki pomiaruOś X, Y i Z

Wynik pomiaru wahania, szumy szerokopasmoweBadanie zakończone wynikiem pozytywnym

Specyfikacja pomiarowa pomiar wstrząsówDIN EN 50155 (VDE 0115-200):2008-03

Rodzaj wstrząsówPółsinusioda

Przyspieszenie5g

Czas trwania wstrząsów30 ms

Ilość wstrząsów w każdym kierunku3

Kierunki pomiaruOś X, Y i Z (dod. i uj.)

Wynik pomiaru wstrząsówBadanie zakończone wynikiem pozytywnym

Współczynnik temperaturowy materiału izolacyjnego (DIN EN 60216-1 (VDE 0304-21))130 °C

Statyczne zastosowanie materiału izolacyjnego w zimnie-60 °C

Wymiary

Szerokość5,2 mm

szer. pokrywy2,2 mm

Długość49 mm

wysokość NS 35/7,543 mm

wysokość NS 35/1550,5 mm

Dane przyłączeniowe

WskazówkaNależy uwzględnić obciążalność prądową szyn nośnych.

Przyłącze według normyIEC 60947-7-2

rodzaj przyłączazaciski Push-in

minimalny przekrój przewodu sztywnego0,14 mm²

maksymalny przekrój przewodu sztywnego4 mm²

Przekrój przewodu AWG/kcmil min26

Przekrój przewodu AWG/kcmil max12

minimalny przekrój przewodu elastycznego0,14 mm²

maksymalny przekrój przewodu elastycznego2,5 mm²

Min. przekrój przewodu giętkiego AWG26

Maks. przekrój przewodu elastycznego AWG14

Przekrój przewodu giętkiego z końcówką rurkową bez płaszcza, min.0,14 mm²

Przekrój przewodu giętkiego z końcówką rurkową bez płaszcza, maks.2,5 mm²

Przekrój przewodu giętkiego z końcówką rurkową z płaszczem z tworzywa, min.0,14 mm²

Przekrój przewodu giętkiego z końcówką rurkową z płaszczem z tworzywa, maks.2,5 mm²

2 przewody o takim samym przekroju, elastyczne, z TWIN-AEH z płaszczem z tworzywa, maks.0,5 mm²

Długość usuwanej izolacji min.8 mm

Długość usuwanej izolacji maks.10 mm

sonda wzorcowaA3

Długość usuwanej izolacji min.8 mm

Długość usuwanej izolacji maks.10 mm
