Przedmiotem aukcji jest:
Zabezpieczenia do systemów IP

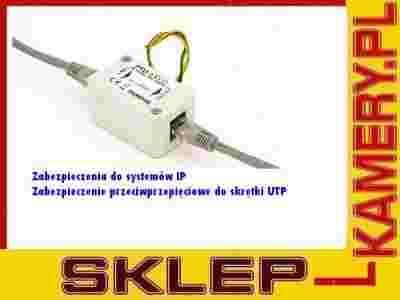

Zabezpieczenie przeciwprzepięciowe do skrętki UTP
-
· Skuteczność do 4kV / 10kA
-
· Małe gabaryty
-
· Możliwość zastosowania do linii telefonicznej
-
· Możliwość zastosowania do transmisji Video
-
· Możliwość zamocowania na ścianie
Uniwersalne zabezpieczenie dedykowane dla skrętki komputerowej i telefonicznej, chroniące przed skutkami przepięć oraz wyładowań atmosferycznych. Może być używane w systemach sieci lokalnych LAN do zabezpieczania linii napowietrznych pomiędzy budynkami, do ochrony aktywnych systemów transmisji Sygnału Video po skrętce komputerowej a także linii telefonicznych.
Urządzenie posiada indywidualnie zabezpieczoną każdą żyłę przewodu, gdzie po przekroczeniu napięcia powyżej 90V, następuje zwarcie jej do przewodu uziemiającego. Dzięki zastosowaniu nowoczesnych komponentów, Zabezpieczenie posiada bardzo niską pojemność oraz dużą szybkość reakcji, co ma znikomy wpływ na przekazywane sygnały wysokiej częstotliwości, bardzo krótki czas reakcji oraz zdolność do wielokrotnego zadziałania.
Konstrukcja została bardzo starannie wykonana, aby uniknąć pojawiania się przesłuchów pomiędzy kanałami oraz wprowadzania opóźnień pomiędzy poszczególnymi żyłami. Ma to istotne znaczenie dla systemów wysokiej częstotliwości, którym między innymi jest sieć LAN 5 kategorii.
Wszystkie pary są zabezpieczone, włącznie z przewodami wykorzystywanymi do zasilania PoE.
Do prawidłowego działania konieczne jest podłączenie przewodu uziemiającego. Do tego celu należy stosować sondę wbijaną w ziemię, znajdującą się możliwie jak najbliżej zabezpieczenia przeciwprzepięciowego. W żadnym przypadku nie należy podłączać do przewodu ochronnego instalacji elektrycznej lub do istniejącej instalacji piorunochronowej.
Uproszczony schemat blokowy
Ponieważ wyładowanie może pojawić się z dowolnej strony, droga jaką przebywa ładunek, może zająć sporo czasu. Aby zwiększyć skuteczność ochrony, zaleca się stosowanie zabezpieczeń przeciwprzepięciowych na dwóch końcach przewodu.
Przykład zabezpieczenia napowietrznej linii LAN
Przykład zabezpieczenia 4-kanałowego, aktywnego toru transmisji Video
|
