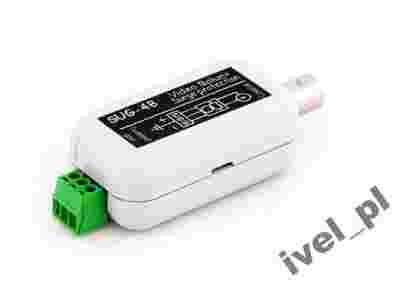

SUG-4B jest wysokiej klasy produktem, służącym do przesyłania sygnału Video za pomocą komputerowej skrętki 5 kategorii na odległość do 400m. Zamienia on impedancję przewodu koncentrycznego na impedancję skrętki komputerowej i umożliwia transmisję sygnału w obudwu kierunkach.
Urządzenie posiada zabezpieczenie antyprzepięciowe o wysokiej skuteczności, chroniące urządzenia telewizji przemysłowej przed skutkami wyładowań atmosferycznych, elektrostatycznych oraz aktami wandalizmu. Ładunek przepływający przez przewód jest odbierany i przesyłany do uziemienia przez 3 kolejne stopnie, przez co wytracany jest do poziomu bezpiecznego dla podłączonych urządzeń. Środkowy zacisk od strony skrętki komputerowej przeznaczony jest do odprowadzania ładunku do ziemi.
Specyfikacja:
- Impedancja dla przewodu koncentrycznego: 75 Ohm
- Impedancja dla skrętki UTP: 100 Ohm
- Maksymalna długość przewodów: 400m dla sygnału kolorowego, 600m dla sygnału czarno-białego
- Pasmo przenoszenia: 8 MHz
- Tłumienie: 0,5dB
- Zabezpieczenie antyprzepięciowe: Trójstopniowe - iskrownik, ochronnik gazowy, transil
- Pojemność obwodu zabezpieczającego: Nie więcej niż 30pF
- Prąd rozłądowania: Ochronnik gazowy: 2 x 10kA, Transil 57A
- Napięcie rozładowania: Ochronnik gazowy: 75V, Transil 8,2V
