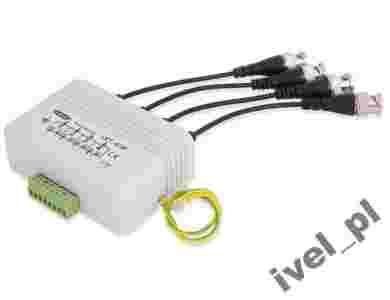

LKT-4F jest wysokiej klasy produktem, służącym do przesyłania sygnału Video za pomocą komputerowej skrętki 5 kategorii na odległość do 400m. Zamienia on impedancję przewodu koncentrycznego na impedancję skrętki komputerowej i umożliwia transmisję sygnału w obudwu kierunkach.
Urządzenie posiada zabezpieczenie antyprzepięciowe o wysokiej skuteczności, chroniące urządzenia telewizji przemysłowej przed skutkami wyładowań atmosferycznych, elektrostatycznych oraz aktami wandalizmu. Ładunek przepływający przez przewód jest odbierany i przesyłany do uziemienia przez 3 kolejne stopnie, przez co wytracany jest do poziomu bezpiecznego dla podłączonych urządzeń. Środkowy zacisk od strony skrętki komputerowej przeznaczony jest do odprowadzania ładunku do ziemi. Model LKT-4F wyposażony jest w przewody z wtykami BNC.
Specyfikacja:
|
Impedancja dla przewodu koncentrycznego
|
75 Ohm
|
|
Impedancja dla skrętki UTP
|
100 Ohm
|
|
Maksymalana długość przewodów
|
Do 400m sygnał kolorowy
Do 600m sygnał czarno-biały
|
|
Pasmo przenoszenia
|
8MHz
|
|
Tłumienie
|
Nie więcej niż 30pF
|
|
Stopnie zabezpieczenia
|
3 - Iskrownik, ochronnik gazowy, transil |
|
Napięcie rozładowania
|
Ochronnik gazowy: 75V
Transil 8,2V |
|
Prąd rozładowania
|
Ochronnik gazowy: 2x10kA
Transil: 57A
|
|
Pojemność obwodu zabezpieczenia
|
Nie więcej niż 30pF
|
|
