Xmega eXploreE5 z ATXmega32E5
Symbol: MOD-26.Z
Aukcja dotyczy zmontowanego modułu.
OPIS OGÓLNY:

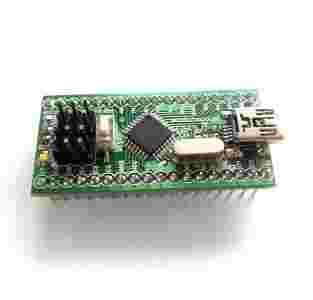

Xmega eXploreE5 to minimoduł z mikrokontrolerem ATXmega32E5, który umożliwia wprowadzenie do świata mikrokontrolerów z rodziny AVR Xmega.
Mikrokontrolery serii E są najbardziej energooszczędne z całej rodziny AVR XMEGA.
Posiadają m.in.:
- XMEGA Custom Logic (XCL) - jednostka logiczna zawierająca 2 liczniki 8-bitowe z układami mogącymi pełnić funkcje logiczne, takie jak: MUX, AND, NAND, OR, NOR, XOR, XNOR, NOT, D-Flip-Flop, D Latch, RS Latch, dodatkowo połączona z portem USART i liniami I/O.
- przetwornik DAC, 2-kanałowy, 12-bitowy, 1MSPS
- przetwornik ADC, 16-kanałowy, 12-bitowy, 300kSPS
- asynchroniczny Event System
- interfejs TWI mogący pracować z częstotliwością 1MHz
- system wake-up sterowany przez USART
Moduł posiada złącze SPI do programowania oraz złącze PDI, służące do programowania i debugowania mikrokontrolera. Idealnie pasuje do płytki stykowej/prototypowej. Posiada wbudowany rezonator kwarcowy, ale istnieje możliwość zamontowania rezonatora ceramicznego lub złącza pinowego pod rezonator kwarcowy. Wbudowane złącze USB może posłużyć do zasilania. Moduł został wyposażony również w zabezpieczenie zwarciowe.
Mikrokontrolery AVR Xmega tolerują sygnały na poziomie +3.3V. Podłączenie sygnałów +5V spowoduje uszkodzenie mikrokontrolera.
PARAMETRY TECHNICZNE:
- wbudowany mikrokontroler ATXmega32E5-AU
- zasilanie:
od +1,6 V do +3,6 V dla pinów VCC
lub przez złącze USB
lub +5 V dla pinu VIN
(w przypadku korzystania z pinu VIN, należy odłączyć przewód USB)
- złącze 2 x 18pin , pasujące do płytki prototypowej
- wyprowadzone złącze SPI do programowania
- wyprowadzone złącze PDI do programowania/debugowania
- wbudowane złącze USB, służące do zasilania modułu, podłączone są również sygnały D+ i D-
- wbudowane zabezpieczenie zwarciowe – bezpiecznik polimerowy
- dioda LED sygnalizująca napięcie zasilania
- wymiary 50 mm x 24 mm
- wbudowany rezonator kwarcowy 16MHz ( możliwość montażu rezonatora ceramicznego lub pinów pod rezonator kwarcowy)
- wbudowany przycisk RESET
- wbudowany stabilizator +3.3V
ZAWARTOŚĆ ZESTAWU:
- zmontowany moduł MOD-26.Z Xmega eXploreE5
- dokumentacja techniczna (instrukcja)
MATERIAŁY DO POBRANIA
Instrukcja montażu, schemat, wykaz elementów w PDF.
Dokumentacja online: z.modulowo.pl/26
Opis wyprowadzeń:
Widok od strony Bottom:
