przedmiotem aukcji jest układ sterownika triaków U2008B przeznaczony do płynnej regulacji prądu w sieci 230VAC

http://www.argus.lv/pub/datasheets/1007PL.pdf

sterownik prędkości obrotowej do jednofazowych silników elektrycznych U2008B (Telefunken) jest doskonałym przykładem specjalizowanego układu scalonego najnowszej generacji
posiada wbudowany moduł zapewniający miękki start sterowanego silnika, blok kontroli poboru prądu przez obciążenie (detekcja przeciążeń) oraz prosty stabilizator obrotów silnika, który wykrywa zmiany napięcia sieci i odpowiednio do nich zwiększa lub zmniejsza kąt otwarcia triaka, regulując moc dostarczaną do obciążenia. Oprócz tego w strukturze układu zintegrowano stabilizator napięcia zasilającego, precyzyjny komparator oraz źródło napięcia odniesienia
w obudowie DIL8.
Podstawowe parametry U2008B:
- pobór prądu przez układ nieobciążony max. 3mA;
- maksymalny prąd obciążenia: 125mA;
- napięcie zasilania 14,6... 16,8V.

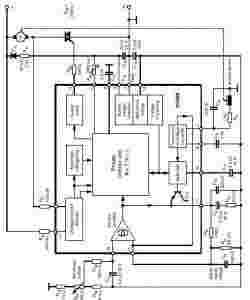

schemat ideowy regulacji prądu na U2008

regulator wykonano w oparciu o układ scalony U2008,
- zapewnia miękki start sterowanego silnika,
- nadzór poboru prądu przez obciążenie
- prosty stabilizator obrotów silnika /wykrywa zmiany napięcia sieciowego i odpowiednio do tych zmian zwiększa lub zmniejsza który otwarcia triaka, regulując moc dostarczana/
całość w obudowie DIL8.

schemat podstawowego układu regulacyjnego znajduje się niżej

elementy D1 i R1 zapewniają ograniczenie wartości napięcia zasilającego do wartości bezpiecznej dla układu scalonego
kondensator C1 filtruje napięcia zasilania
R3, R5 oraz P1 tworzą dzielnik napięcia
i zadają wielkość mocy dostarczanej do obciążenia
rezystora R2 sterują załączaniem triaka w sposób synchroniczny z przebiegiem napięcia zasilającego -redukuje to zakłócenia radioelektryczne
Spis elementów:
IC1..........U2008
Q1...........Triak (dobrać do mocy urządzenia)
D1...........1N4007
R1...........22k/2W
R2...........680k/2W
R3...........15k
R4...........47k
R5...........220k
R6...........180ohm
P1...........47k/A
P2...........1M
C1...........100uF/25V
C2...........4,7uF/25V
C3...........100nF
C4...........3,3nF

Na rysunku poniżej przedstawiona jest wykonana płytka oraz inne przykłady aplikacji

regulator stosowany do regulacji jasności żarówek, mocy grzałek, prędkości obrotowej silników praktycznie w zakresie 0-100%
układ U2008

optoizolowane wejście kompatybilne z TTL (prąd sterowania: 3mA)
nie wymaga dodatkowego zasilania (zasilany jest bezpośrednio z 230V)
specjalizowany układ scalony U2008 zaprojektowany specjalnie do sterowania fazowego minimalizuje poziom zakłóceń
solidny triak BT138 (12A/600V) gwarantuje stabilną pracę przez długi okres czasu
triak zabezpieczono przed przepięciem warystorem (szczególnie istotne przy obciążeniu indukcyjnym)
wbudowany układ miękkiego startu (soft start)
złącza śrubowe pozwalają na szybkie podłączenie przewodów (wystarczy śrubokręt, nie ma potrzeby lutowania)
wygodnie wyprowadzone złącza do podłączenia 230V, odbiornika i sterowania
sterowanie w zakresie 0-100%
możliwość sterowania obciążeniem indukcyjnym
możliwość sterowania potencjometrem
wbudowany bezpiecznik chroni moduł i odbiornik przed przeciążeniem
sygnalizacja poziomu wysterowania diodą LED
standardowe wymiary umożliwiają piętrowe łączenie z innymi modułami
łatwy i szybki montaż do dowolnej obudowy za pomocą standardowych dystansów
możliwość umieszczenia w gotowej obudowie (dogniazdkowa - Maszczyk KM-49D)
wymiary (dł/szer/wys): 50x50x20 mm

Opis w pdf

Podłączenie

       Układ U2008
po raz pierwszy wyprodukowany przez firmę AEG Telefunken jako U208B jest analogowym układem do wykonania sterowania fazowego triakiem o dowolnej mocy
mimo stosunkowo wiekowego pochodzenia wciąż cieszy się opinia pewnego i niezawodnego a jednocześnie taniego i prostego w montażu układu
obecnie wciąż poszukiwany - w wersji U2008B produkują go dwie firmy Temic/ spadkobierca AEG i Siemensa / oraz produkowany pod oznaczeniem- Atmel - obecnie zintegrowany z TEMIC

TEMIC, zatrudniający 5800 pracowników uzyskał w 2000 roku przychody w wysokości 1,1 mld EUR. Firma posiada 10 fabryk, w tym 3 poza granicami Niemiec. Koncern jest jednym z większych dostawców elektroniki dla samochodów osobowych i ciężarówek na świecie. Specjalizuje się w produkcji podzespołów dla systemów ABS i ESP, silników i układów automatyki, a także części do systemów hamulcowych.Ostatnio wlasnosc producenta Mercedesów -Daimler Chrysler- ostatnio sprzedany producentowi opon - Continental AG
polecamy stronęhttp://jonybravo.prv.pl/

           U2008 - sterownik fazowy z soft startem

                Nazwa: u2008.pdf Rozmiar: 70.3kB

           The chip has two modes:

the soft-start mode
the current sensing mode

             U2008B soft start mode

             A snapshot from the Atmel U2008B datasheet

             U2008B current sensing mode

             A snapshot from the Atmel U2008B datasheet
