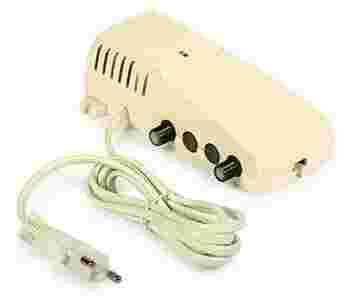

WZNACNIACZ BUDYNKOWY HSA-001R6 TERRA
HSA-001R6
HSA001R6 to wzmacniacz satelitarny z aktywnym torem telewizji naziemnej wyposażony w pasywny kanał zwrotny 65MHz. Jest to więc urządzenie uniwersalne znajdujące zastosowanie przy wzmacnianiu telewizji satelitarnej, naziemnej oraz kablowej. Ponieważ zakres częstotliwości, jakie podać można na wejście wzmacniacza wynosi 87-862 MHz oraz[zasłonięte]950-24 MHz, wzmacniacz ten wykorzystać można również w instalacjach multiswitchowych, gdzie problemem jest zbyt długi odcinek przewodu łączący wyjście multiswitcha z gniazdem końcowym.
Dodatkowym atutem urządzenia przy wykorzystywaniu go w instalacjach z długimi odcinkami kablowymi jest wbudowana prekorekcja charakterystyki tłumiennościowej przewodu wynosząca 7 dB dla pasma IF oraz 4 dB dla pasma telewizji naziemnej. Maksymalne wzmocnienie dla pasma IF wynosi 25dB, natomiast dla pasma telewizyjnego 18dB. Wartość wzmocnienia może być regulowana w zakresie 10 oraz 15 dB dla wyżej wymienionych zakresów częstotliwości. Maksymalny poziom wyjściowy dla IF wynosi 115dBuV (EN50083-3) oraz 110dBuV (DIN45004B) dla telewizji naziemnej. Pozwala to wykorzystać wzmacniacz zarówno w mniejszych instalacjach, jak i większych sieciach zbiorczych
Pasmo przenoszenia dla kanału zwrotnego wynosi 5-65 MHz, przy czym tor ten jest torem biernym o tłumieniu 4dB. HSA001R6 wyposażony jest w osobny obwód przenoszący napięcie stałe oraz sygnał DiSEqC. Możliwe jest wobec tego umieszczenie wzmacniacza zarówno między zasilaczem antenowym a przedwzmacniaczem telewizji naziemnej (maksymalnie 400mA), jak i tunerem satelitarnym oraz przełącznikiem DiSEqC.
Cechy wyróżniające
- wzmocnienie sygnału telewizji naziemnej oraz satelitarnej
- możliwy przesył sygnału DiSEqC oraz napięcia stałego
- regulacja wzmocnienia dla każdego z torów telewizyjnych
- odlewana obudowa wewnątrz kompaktowej obudowy z tworzywa sztucznego
Dane techniczne
|
Nazwa
|
Wzmacniacz HSA-001R6
|
|
Kanał dosyłowy
|
|
Zakres częstotliwości
|
Tor SAT
|
950 - 2400 MHz
|
|
Tor TV
|
87 - 862 MHz
|
|
Wzmocnienie
|
Tor SAT
|
18-25 dB (prekorekcja)
|
|
Tor TV
|
14-18 dB (prekorekcja)
|
|
Regulacja wzmocnienia
|
Tor SAT
|
10 dB
|
|
Tor TV
|
15 dB
|
|
Tłumienie odbić
|
Tor SAT
|
> 10dB do 1750 MHz; liniowe 10-7dB dla 1[zasłonięte]750-24 MHz
|
|
Tor TV
|
> 10 dB
|
|
Maksymalny poziom wyjściowy IMD3=35dB
|
Tor SAT
|
115 dBuV
|
|
Maksymalny poziom wyjściowy IMD3=60dB
|
Tor TV
|
110 dBuV
|
|
Przesyłanie napięcia DC
|
400 mA max.
|
|
Kanał zwrotny
|
|
Zakres częstotliwości
|
5-65 MHz
|
|
Tłumienie
|
4 dB
|
|
Tłumienie odbić
|
> 14 dB
|
|
Inne
|
|
Zasilanie
|
230 V / 50Hz 4W
|
|
Temperatura pracy
|
-20ºC ... +50ºC
|
|
Wymiary/Masa
|
133 x 73 x 39 mm / 0.36 kg
|
