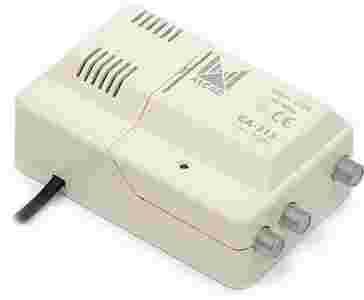

Wzmacniacz CA-215

Szerokopasmowy Alcad

Zastosowanie:

Wzmacniacz CA-215 stosowany jest jako wzmacniacz abonencki w celu rozprowadzenia sygnału do kilku lub kilkunastu odbiorników. Podstawową cechą wzmacniacza jest praca w zakresie 40 - 400 MHz oraz 470 - 862 MHz. Dzięki niezależnej regulacji wzmocnienia w zakresie VHF i UHF możliwe jest dopasowanie wzmocnienie do poziomu sygnału w danym paśmie.

Ułatwia to budowę instalacji antenowych wykorzystujących jeden kabel do sprowadzenia sygnałów ze wszystkich anten (po zsumowaniu za pomocą zwrotnicy). Wzmacniacz może być wykorzystywany w niektórych sieciach kablowych lub instalacjach zbiorczych.

Wzmacniacze mogą być wykorzystywany w niektórych sieciach kablowych lub instalacjach zbiorczych. Ze względu istnienie luki w paśmie pracy, są to sieci nie wykorzystujące kanałów S30 - S38. Wzmacniacz jest zalecany do stosowania w sytuacjach kiedy poziom sygnału jest niski. Dodatkowo możliwe jest także zasilanie przedwzmacniaczy.

Bezpieczeństwo podczas użytkowania wzmacniacza:

Wzmacniacz CA-215 jest zasilany z wbudowanego zasilacza stabilizowanego. Nie jest przeznaczony do pracy w otwartej przestrzeni. Nie może być montowany w warunkach dużej wilgotności oraz w pobliżu grzejników i innych źródeł ciepła. Wymagane jest zapewnienie wentylacji.

Ze względu na możliwość uszkodzenia, nie należy podłączać zasilania dopóki wszystkie połączenia nie są wykonane poprawnie.

Wzmacniacz CA-215 umożliwia zasilanie przedwzmacniaczy napięciem 12 V i maksymalnym prądem 60 mA, co pozwala na stosowanie typowych przedwzmacniaczy płytkowych.

Elementy montażowe:

Specyfikacja techniczna:

Typ		CA-215
Wyjścia	2
Zakres częstotliwości	pasmo	VHF	UHF
MHz	40 - 400	470 - 862
Wzmocnienie	dB	24±2	22±1
Regulacja wzmocnienia	dB	16	12
Poziom wyjściowy	dBμV	105 DIN45004B 99 IMD3 -60dB 86 IMD2 -60dB 86 CTB 80 CSO 89 XMOD
Współczynnik szumów	dB	< 4,5	< 3
Tłumienie odbić	dB	> 10
Zasilanie przedwzmacniaczy	V/mA	12/60
Zasilanie	V	230±10% 50/60 Hz
VA	5,5

Wymiary:

Przykładowy schemat podłączenia:

W skład zestawu wchodzi:

Wzmacniacz CA-215 z zasilaczem
Elementy montażowe
Faktura VAT lub paragon fiskalny
