Hirschmann - Triax Group

Sprzęt TV/SAT z najwyższej półki

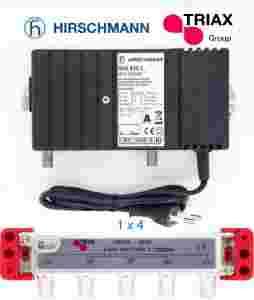

Zestaw do rozdzielenia TV DVB-T lub TV kablowej dla 4 odbiorców

Profesjonalny wzmacniacz budynkowy

Hirschmann GHV 830 C Eco - Power

Klasa A

+ Rozgałęźnik Triax ATS4

Klasa A+

Profesjonalny wzmacniacz budynkowy z kanałem zwrotnym 5-65 MHz doskonały do zastosowania w małej i średniej instalacji domowej lub hotelowej.

Według danych producenta przeznaczony jest do zasilania 8-miu gniazdek, w praktyce wielokrotnie sprawdził się w większych instalacjach.

Wysokiej jakości Rozgałęźnik F-my Triax o niskim tłumieniu przejścia i bardzo dobrej skuteczności ekranowania.

Jeśli w tej chwili nie potrzebujesz podłączyć 4 odbiorników ale chcesz mieć możliwość rozbudowy instalacji możesz niewykorzystane wyjścia zakończyć opornikami końcowymi - Terminatorami 75 Ohm

Przekładowe zastosowanie wzmacniacza:

W instalacji DVB-T / UKF FM - gniazdka końcowe TV / Radio

Instalacja DVB-T / UKF FM - gniazdka przelotowe TV / Radio

Rozdzielenie TV kablowej - gniazdka końcowe TV / Radio

Zastosowanie w instalacji multiswitchowej Sat / DVB-T / UKF FM

Wszelkie ustawienia przeprowadzane są przy użyciu przełączanych mostków (Jumper), intencją producenta było zwiększenie trwałości i stabilności parametrów urządzenia (potencjometry, nawet najlepsze po latach pracy w trudnych niekiedy warunkach raczej zaczynają przerywać).

Jeśli wzmacniacz nie pracuje w kablowej sieci multimedialnej to zaznaczone mostki powinny być w pozycji RC off :

Do regulacji wzmocnienia także służą mostki, na zdjęciu ustawione maksymalne wzmocnienie 30 dB:

Wzmocnienie można zmniejszyć ustawiając mostki Attenuator (tłumik) w pozycji poprzecznej - tym sposobem wprowadza się tłumienie o wymaganej wartości dla sygnału wyjściowego - na zdjęciach przykładowe otrzymane wzmocnienia:

Regulacja Equalizer (korektor) umożliwia wyrównanie poziomów sygnału w instalacjach dla niższych i najwyższych częstotliwości. Tłumienie w kablu rośnie ze wzrostem częstotliwości, przy pomocy korektora można temu przeciwdziałać.

Na zdjęciach przykładowe zmniejszenie wzmocnienia dla niższych częstotliwości:

Do regulacji Equalizer dobrze jest użyć miernika ale zgrubnie można ją przeprowadzić w sposób uproszczony:

Podłącz do gniazdka w średniej odległości od wzmacniacza TV lub tuner DVB-T wskazujący siłę i jakość sygnału (wskaźniki są z reguły dostępne w trybie ręcznego wyszukiwania programów).

W trybie ręcznego wyboru kanału zapamiętaj siłę (nie jakość) sygnału dla najniższego i najwyższego kanału używanego w twojej lokalizacji a następnie przestawiając mostki korektora uzyskaj wyrównanie poziomów.

Na koniec podnieś wzmocnienie (Attenuator) dla sumy sygnałów obserwując przy tym jakość sygnału (ze wzmocnieniem można przedobrzyć ;-) to urządzenie ma Power).

Po włączeniu kanału zwrotnego RC on, wzmacniacz GHV 830 C może być stosowany w sieci kablowej multimedialnej:

Można też go wykorzystać jako wzmacniacz Post Amplifier (duży max. poziom sygnału wejściowego i wyjściowego)

Podstawowe zalety:

• Profesjonalna, długowieczna konstrukcja.

• Wzmacniacz z Equalizerem (regulacja wzmocnienia i regulacja Slope zrealizowana jest z użyciem mostków (jumper) - nie ma problemów z potencjometrami które po latach raczej zaczynają przerywać).

• Wzmacniacz kanału zwrotnego (możliwość włączenia trybu pasywnego lub aktywnego) z regulacją wzmocnienia (jumper) na wejściu i wyjściu.

• Możliwość wyłączenia kanału zwrotnego (wzmacniacz Forward obsługuje wtedy I pasmo TV).

• Wbudowany filtr diplex.

• Zasilacz z konwencjonalnym transformatorem sieciowym (zapewnia to dłuższy o rząd wielkości czas bezawaryjnej pracy i lepszą odporność na przepięcia w sieci zasilającej w porównaniu do zasilaczy impulsowych).

• Niski pobór mocy.

• Wysoki poziom sygnału wyjściowego (bardzo ważne jeśli w instalacji są długie kable lub starsze kable gorszej jakości).

• Niski poziom szumów własnych (kluczowa sprawa przy odbiorze TV cyfrowej DVBT / DVBC, najlepiej nie stosować żadnego wzmacniacza ale jeśli to konieczne to właśnie taki o małych szumach).
• Wykonana z odlewu aluminiowego, zapewniająca bardzo dobre chłodzenie i pyłoszczelność obudowa.

• Szeroki zakres temperatury użytkowania.

• Gwarancja 24 miesiące.

Wzmacniacze są orginalne, pełnosprawne pochodzą z wyprzedaży magazynowych.

Kluczowym warunkiem poprawnego i stabilnego działania instalacji multiswitchowej / antenowej jest zastosowanie dobrej jakości Miedzianych kabli koncentrycznych .

Stosowany tylko w kablach antenowych najwyższej klasy ekran z cynowanej miedzi gwarantuje bardzo wysoką odporność na korozję i stabilność parametrów w bardzo długim czasie.

W instalacjach gdzie występują wiązki kabli a także z powodu istnienia dużych ilości urządzeń komunikacji bezprzewodowej, dynamicznego rozwoju sieci internetowych LTE które są źródłem zakłóceń, ważne jest nie tylko małe tłumienie kabla ale i wysoka skuteczność ekranowania.

Przewód antenowy to element który często trudno wymienić po zakończeniu budowy, zastosowanie kabli niedostatecznej jakości to błąd często bardzo kosztowny w naprawie.

Na innych aukcjach znajdziesz inne podzespoły grupy producenckiej Triax - Hirschmann.

• Konwerter Quattro
• Multiswitch
• Zwrotnice antenowe oraz wzmacniacze programowane
• Wzmacniacz TV naziemnej DVBT
• Kable antenowe Triax i Technisat Klasy A+ oraz A++ charakteryzujące się małym tłumieniem i dużą skutecznością ekranowania 110dB, 115 dB oraz 120 dB

• Gniazdko końcowe
• Antena UHF

• Antena VHF
• Tuner satelitarny

Parametry techniczne

Zakres częstotliwości VHF I on, RC off : 40-862 MHz

Zakres częstotliwości VHF I off, RC on : 5-65 / 85-862 MHz

Wzmocnienie Forward (regulacja -16 dB, krok 2 dB) : 30 dB

Equalizer (regulacja Slope, kroki 2/5/7/9/11/14/16 dB) : 16 dB

Wzmocnienie kanału zwrotnego RC (regulacja -3/6/9 dB wejście, -10 dB wyjście) : 25 dB

Max poziom wyjściowy IMA3 >60 dB : 115 dBuV

Max poziom wyjściowy CSO / CTB > 60 dB : 101 / 100 dBuV

Max poziom wyjściowy pracy : 110 dBuV

Poziom szumów kanał Forward/zwrotny : 5 dB / 6 dB

Impedancja wejścia/wyjścia : 75 Ohm

Zasilanie z sieci : 230V AC 50/60 Hz 6 W

Temperatura pracy : -25...+55 oC

Wymiary : 150 x 80 x 50 mm
