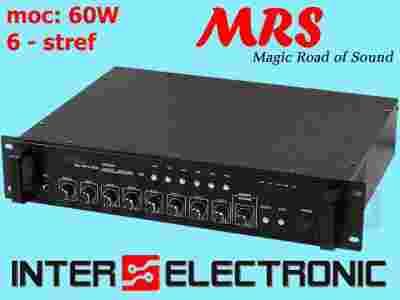

6-STREFOWY WZMACNIACZ RADIOWĘZŁOWY DO SYSTEMÓW
PA MRS PA ZB606W
60W - 70/100V - 4-16 OHM
Oferowany wzmacniacz miksujący MRS ZB606W to podstawowy monofoniczny sześciostrefowy wzmacniacz PA o mocy 60W. Wyposażony jest w trzy wejścia mikrofonowe oraz trzy wejścia AUX.
Sygnał z każdej z sześciu stref może być załączany niezależnie, za pomocą przycisków na płycie czołowej wzmacniacza. Niezależnie posiada także wyjście główne końcówki mocy w wersji niskoimpedancyjnej oraz napięciowe.
Wzmacniacz posiada regulację barwy dźwięku w postaci odrębnej regulacji tonów niskich i wysokich.
Posiada wyjście do zasilenia linii 70 i 100V oraz o oporności 4-16 ohm. Wyposażono go również w wyjście do podłączenia wzmacniacza wspomagającego.
Dla ochrony wzmacniacza opracowano system zabezpieczenia przeciwzwarciowego oraz przeciwprzeciążeniowego. Zasilany jest napięciem sieciowym AC 230V.
Posiada uchwyty umożliwiające montaż w 19" szafie rack.
|
Model
|
MRS PA ZB606W
|
|
Nominalna moc wyjściowa
|
60W RMS, 70/100V
|
|
Wejścia
|
MIC 1,2,3 – 600 Ohm
AUX 1,2,3 – 15000 Ohm, 775mV
|
|
Wejścia dodatkowe
|
Brak
|
|
Wyjścia do podłączenia wzmacniacza wspomagającego
|
Tak – 600 Ohm 1V (0dB)
|
|
Pasmo przenoszenia
|
80Hz – 16 000 Hz +/- 3dB
|
|
Współczynnik sygnał / szum (S/N)
|
MIC 1,2,3 >66dB
AUX 1,2,3 >70dB
|
|
Przesłuch
|
MIC 1,2,3 66dB
AUX 1,2,3 70dB
|
|
Zakłócenia
|
Poniżej 0,1%
|
|
THD (Total Harmonic Distortion)
|
Poniżej 1% dla 100 Hz – 18 000 Hz
|
|
Priorytet
|
MIC 1 wycisza pozostałe sygnały wejściowe
|
|
Podział na strefy
|
Tak – 6 stref
|
|
Regulacja barwy dźwięku
|
Bas: +/- 10dB na 100 Hz
Sopran: +/- 10dB na 15KHz
|
|
Indywidualna regulacja głośności dla wejść
|
Tak
|
|
Zabezpieczenia
|
Przeciwzwarciowe, przeciwprzeciążeniowe
|
|
Zakres FM
|
Brak
|
|
Czułość FM
|
Brak
|
|
Pilot zdalnego sterowania
|
Nie
|
|
Zasilanie
|
AC 230V / 50-60Hz
|
|
Maksymalny pobór prądu
|
90W
|
|
Wymiary (szerokość x wysokość x głębokość)
|
482 x 89 x 355 mm
|
|
Waga netto
|
7,35 kg
|
|
1. Przycisk zasilania włącz/wyłącz
2. Pokrętło regulacji wysokich tonów
3. Pokrętło regulacji niskich tonów
4. AUX-3: pokrętło do regulacji poziomu natężenia głosu na wyjściu gniazd tylnego panelu oznaczonego
nr. 19 na opisie panelu tylnego
5. AUX-2: pokrętło do regulacji poziomu natężenia głosu na wyjściu gniazd tylnego panelu oznaczonego
nr. 18 na opisie panelu tylnego
6. AUX-1: pokrętło do regulacji poziomu natężenia głosu na wyjściu gniazd tylnego panelu oznaczonego
nr. 17 na opisie panelu tylnego
7. MIC-3: pokrętło do regulacji poziomu natężenia głosu trzeciego mikrofonu podłączonego do gniazda
MIC3 tylnego panelu
8. MIC-2: pokrętło do regulacji poziomu natężenia głosu drugiego mikrofonu podłączonego do gniazda
MIC2 tylnego panelu
9. MIC-1: pokrętło do regulacji poziomu natężenia głosu pierwszego mikrofonu podłączonego do
gniazda MIC1 panelu przedniego
10. Wybór strefy - zestawy głośników podłączonych do jednego z sześciu wyjść. Diody sygnalizacyjne
LED informują, które strefy aktualnie są aktywne
11. Diody sygnalizacyjne LED
12. Gniazdo do podłączenia mikrofonu 1 dostosowane do wtyków duży JACK 6,3mm
13. Główny regulator głośności. Pokrętło poziomu natężenia dźwięku całego wzmacniacza
27. Całkowite wyciszenie dźwięku
28. MANUAL FIRE – ręczne wywołanie alarmu (po przyciśnięciu rozlega się dźwięk alarmowy). Pokrętła
służące do regulacji głośności na danych strefach. Diody LED sygnalizują pracę danej strefy
|
|
14. Wyciszenie głosu
15. Gniazdo do podłączenia mikrofonu 2 (duży JACK 6,3mm)
16. Gniazdo do podłączenia mikrofonu 3 (duży JACK 6,3mm)
17. Aux 1 – gniazdo RCA do podłączenia odtwarzacza CD, DVD, radia itp.
18. Aux 2 – gniazdo RCA do podłączenia odtwarzacza CD, DVD, radia itp.
19. Aux 3 – gniazdo RCA do podłączenia odtwarzacza CD, DVD, radia itp.
20. Wyjście liniowe. Do podłączenia drugiego wzmacniacza aby uzyskać wysoką moc wyjściową
21. Terminale wyjściowe: 4/16 Ohm do podłączenia głośników o niskiej impedancji
22. Terminal podłączenia głośników 70V lub 100V
23. Gniazdo zasilania AC 230V (kabel w zestawie)
24. Wentylator
25. Terminal wyjścia linii 100V podłączenia głośników z różnych stref
26. Alarm – do podłączenia systemu alarmowego do wzmacniacza
27. Bezpiecznik
|
|
