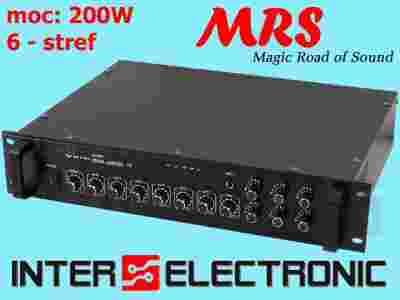

6-STREFOWY WZMACNIACZ RADIOWĘZŁOWY DO SYSTEMÓW
PA MRS PA ZB200K
200W - 70/100V - 4-16 OHM
Oferowany wzmacniacz miksujący MRS ZB200K to monofoniczny sześciostrefowy wzmacniacz PA o mocy 200W. Wyposażony jest w trzy wejścia mikrofonowe oraz trzy wejścia AUX.
Posiada sześć przełączników pięciopozycyjnych, które umożliwiają załączenie oraz stopniową regulację wyjścia każdej strefy oddzielnie. Poza sześcioma wyjściami stref wzmacniacz posiada standardowe niskoimpedancyjne wyjście z końcówki mocy.
Wzmacniacz posiada regulację barwy dźwięku w postaci odrębnej regulacji tonów niskich i wysokich.
Posiada wyjście do zasilenia linii 70 i 100V oraz o oporności 4-16 ohm. Wyposażono go również w wyjście do podłączenia wzmacniacza wspomagającego.
Dla ochrony wzmacniacza opracowano system zabezpieczenia przeciwzwarciowego oraz przeciwprzeciążeniowego. Zasilany jest napięciem sieciowym AC 230V.
Posiada uchwyty umożliwiające montaż w 19" szafie rack.
|
Model
|
MRS PA ZB200K
|
|
Nominalna moc wyjściowa
|
200W RMS, 70/100V
|
|
Wejścia
|
MIC 1,2,3 – 600 Ohm
AUX 1,2,3 – 15000 Ohm, 775mV
|
|
Wejścia dodatkowe
|
Brak
|
|
Wyjścia do podłączenia wzmacniacza wspomagającego
|
Tak – 600 Ohm 1V (0dB)
|
|
Pasmo przenoszenia
|
80Hz – 16 000 Hz +/- 3dB
|
|
Współczynnik sygnał / szum (S/N)
|
MIC 1,2,3 >66dB
AUX 1,2,3 >70dB
|
|
Przesłuch
|
MIC 1,2,3 66dB
AUX 1,2,3 70dB
|
|
Zakłócenia
|
Poniżej 0,1%
|
|
THD (Total Harmonic Distortion)
|
Poniżej 1% dla 100 Hz – 18 000 Hz
|
|
Priorytet
|
MIC 1 wycisza pozostałe sygnały wejściowe
|
|
Podział na strefy
|
Tak – 6 stref
|
|
Regulacja barwy dźwięku
|
Bas: +/- 10dB na 100 Hz
Sopran: +/- 10dB na 15KHz
|
|
Indywidualna regulacja głośności dla wejść
|
Tak
|
|
Zabezpieczenia
|
Przeciwzwarciowe, przeciwprzeciążeniowe
|
|
Zakres FM
|
Brak
|
|
Czułość FM
|
Brak
|
|
Pilot zdalnego sterowania
|
Nie
|
|
Zasilanie
|
AC 230V / 50-60Hz
|
|
Maksymalny pobór prądu
|
280W
|
|
Wymiary (szerokość x wysokość x głębokość)
|
482 x 89 x 355 mm
|
|
Waga netto
|
9,50 kg
|
|
1. Przycisk zasilania włącz/wyłącz
2. Pokrętło regulacji wysokich tonów
3. Pokrętło regulacji niskich tonów
4. AUX-3: pokrętło do regulacji poziomu natężenia głosu na wyjściu gniazd tylnego panelu oznaczonego
nr. 19 na opisie panelu tylnego
5. AUX-2: pokrętło do regulacji poziomu natężenia głosu na wyjściu gniazd tylnego panelu oznaczonego
nr. 18 na opisie panelu tylnego
6. AUX-1: pokrętło do regulacji poziomu natężenia głosu na wyjściu gniazd tylnego panelu oznaczonego
nr. 17 na opisie panelu tylnego
7. MIC-3: pokrętło do regulacji poziomu natężenia głosu trzeciego mikrofonu podłączonego do gniazda
MIC3 tylnego panelu
8. MIC-2: pokrętło do regulacji poziomu natężenia głosu drugiego mikrofonu podłączonego do gniazda
MIC2 tylnego panelu
9. MIC-1: pokrętło do regulacji poziomu natężenia głosu pierwszego mikrofonu podłączonego do
gniazda MIC1 panelu przedniego
10. Pokrętła służące do regulacji głośności na danych strefach. Diody LED sygnalizują pracę danej strefy
11. Gniazdo do podłączenia mikrofonu 1 dostosowane do wtyków duży JACK 6,3mm
12. Główny regulator głośności. Pokrętło poziomu natężenia dźwięku całego wzmacniacza
|
|
14. Wyciszenie głosu
15. Gniazdo do podłączenia mikrofonu 2 (duży JACK 6,3mm)
16. Gniazdo do podłączenia mikrofonu 3 (duży JACK 6,3mm)
17. Aux 1 – gniazdo RCA do podłączenia odtwarzacza CD, DVD, radia itp.
18. Aux 2 – gniazdo RCA do podłączenia odtwarzacza CD, DVD, radia itp.
19. Aux 3 – gniazdo RCA do podłączenia odtwarzacza CD, DVD, radia itp.
20. Wyjście liniowe. Do podłączenia drugiego wzmacniacza aby uzyskać wysoką moc wyjściową
21. Terminale wyjściowe: 4/16 Ohm do podłączenia głośników o niskiej impedancji
22. Gniazdo zasilania AC 230V (kabel w zestawie)
23. Wentylator
24. Terminal wyjścia linii 100V podłączenia głośników z różnych stref
25. Alarm – do podłączenia systemu alarmowego do wzmacniacza
26. Bezpiecznik
|
|
