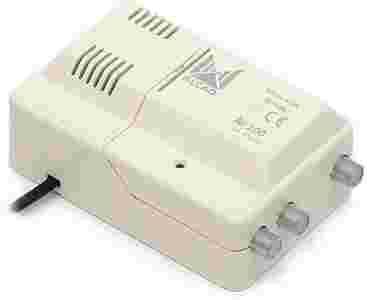

Wzmacniacz AI-200

Szerokopasmowy Alcad

Zastosowanie:

Wzmacniacz AI-200 stosowany jest jako wzmacniacz abonencki w celu rozprowadzenia sygnału do kilku odbiorników. Podstawową cechą wzmacniacza jest praca w zakresie 40 - 318 MHz oraz 470 - 862 MHz. Dzięki niezależnej regulacji wzmocnienia w zakresie VHF i UHF możliwe jest dopasowanie wzmocnienie do poziomu sygnału w danym paśmie.

Ułatwia to budowę instalacji antenowych wykorzystujących jeden kabel do sprowadzenia sygnałów ze wszystkich anten (po zsumowaniu za pomocą zwrotnicy).

Wzmacniacz może być wykorzystywany w niektórych sieciach kablowych lub instalacjach zbiorczych. Ze względu istnienie luki w paśmie pracy, są to sieci nie wykorzystujące kanałów S20 - S38.

Wzmacniacz jest zalecany do stosowania w sytuacjach kiedy (bez wzmacniacza poziom sygnału) jest wystarczający do zasilenia jednego odbiornika, natomiast niewystarczający dla kilku odbiorników. W przypadku kiedy poziom sygnału jest niski, zalecane są inne wzmacniacze firmy Alcad, np. CA-210 z możliwością zasilania przedwzmacniaczy.

Bezpieczeństwo podczas użytkowania wzmacniacza:

Wzmacniacz AI-200 jest zasilany z wbudowanego zasilacza stabilizowanego. Nie jest przeznaczony do pracy w otwartej przestrzeni. Nie może być montowany w warunkach dużej wilgotności oraz w pobliżu grzejników i innych źródeł ciepła. Wymagane jest zapewnienie wentylacji.

Ze względu na możliwość uszkodzenia, nie należy podłączać zasilania dopóki wszystkie połączenia nie są wykonane poprawnie.

Elementy montażowe:

Specyfikacja techniczna:

Typ		AI-200
Wyjścia	2
Zakres częstotliwości	pasmo	VHF	UHF
MHz	40 - 318	470 - 862
Wzmocnienie	dB	14±2	24±1
Regulacja wzmocnienia	dB	16	12
Poziom wyjściowy	dBμV	105 DIN45004B 99 IMD3 -60dB 88 IMD2 -60dB
Współczynnik szumów	dB	< 4,5	< 3
Tłumienie odbić	dB	> 10
Zasilanie	V	230±10% 50/60 Hz
VA	7

Przykładowy schemat podłączenia:

W skład zestawu wchodzi:

Wzmacniacz AI-200
Elementy montażowe
Faktura VAT lub paragon fiskalny
