Zestaw do smodzielnego montażu.

Modułwzmacniacza oparty na aplikacji układu LM4780.

Jest to prosty, łatwo dostępnyi popularny układ obardzo dobrych parametrach i przyjemnej barwie dźwięku.

Zestaw zawiera dodatkowo układ zabezpieczający kolumny głośnikowe oparty o specjalizowany układ scalony upc1237.

Do poprawnej pracy wymagany jest zasilacz symetryczny oraz transformator o mocy około 150W.

Parametry:

Max napięciezasilaniasymetryczne±40V

Zalecane napięcie pracy± 25V± 30V±35V

Impedancja głośnika4Ω6Ω8Ω

Max RMS2x55W2x 55W2x60W

ZniekształceniaTHD <0,1%

Pasmo przenoszenia( -3dB )od 20 do 22 KHz

Stosunek S/N>95dB

Wymiary płytki 95mm x 55mm.

Zestaw zawiera komplet elementów i dokumentację.

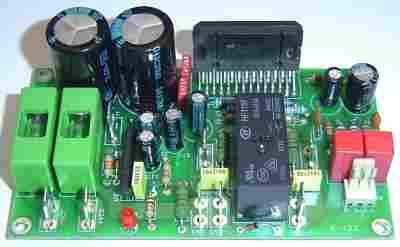

Zdjecie przedstawia widok po zmnotowaniu.
