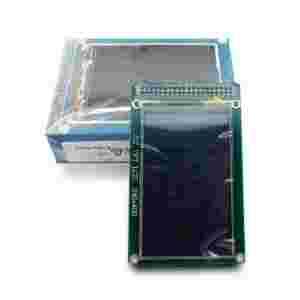

Wyświetlacz panoramiczny 3.2" z panelem dotykowym: ITDB02-3.2WD

Moduł z wyświetlaczem LCD TFT 3.2" oraz panelem dotykowym.


Na płycie modułu znajduje się również: gniazdo kart pamięci SD oraz miejsce na wlutowanie pamięci flash np. np.SST25VF016B

Model ITDB02-3.2WD
Display Size 3.2”
Display Resolution 400 * 240
Display Interface Parallel 16 Bit
Display Controller HX8352-A
Expand Touch Screen
Board Size 95 x 60mm
Weight 70.00g

Pin

Type*

Description

GND

G

Ground

VCC

P

5V Power Supply pin

NC

-

No connection

RS

I

Data/Command selection

WR

I

Write signal enable, low active

RD

I

Read signal enable, low active

DB8

I

Data Bus

DB9

I

Data Bus

DB10

I

Data Bus

DB11

I

Data Bus

DB12

I

Data Bus

DB13

I

Data Bus

DB14

I

Data Bus

DB15

I

Data Bus

CS

I

Chip Selection，Low level active

NC

-

No connection

LED

P

Backlight

NC

-

No connection

DB0

I

Data Bus

DB1

I

Data Bus

DB2

I

Data Bus

DB3

I

Data Bus

DB4

I

Data Bus

DB5

I

Data Bus

DB6

I

Data Bus

DB7

I

Data Bus

T_CLK

I

Touch clock

T_CS

I

Touch chip selection

T_DIN

I

Touch data input

T_BUSY

O

Touch status

T_DOUT

O

Touch data output

T_IRQ

O

Touch interrupt

SD_SO

O

SD MISO

SD_SCK

I

SD SCK

SD_SI

I

SD MOSI

SD_NSS

I

SD NSS

NC

-

No connection

NC

-

No connection

Moduł pracuje z napięciem 3,3V, aby podłączyć go do systemu zasilanego napięciem 5V w linie danych i sterowania należy szeregowo wstawić rezystory 20-30k.

Aby wyświetlacz współpracował z Arduino Duemilanove moduł wymaga adaptera:

Arduino Shield v1.3

Aby wyświetlacz współpracował z Arduino Mega moduł wymaga adaptera:

TFT01 Arduino Mega Shield v1.2 lub

ITDB02 Arduino MEGA Shield v2.0

Ponieważ wyświetlacz pracuje tylko w trybie 16 bitowym, wiec używając go z Arduino Duemilanove
nie bedzie możliwa obsługa jednocześnie wyświetlacza i panela dotykowego, poprostu Arduino Duemilanove
ma za mało wyprowadzeń.
Do obsługi za pomocą Arduino Duemilanove polecam wyswietlacze 2,4" i 2,8" które pracują w trybie 8bitowym.
Wyświetlacze 3,2" najlepiej obsługiwać za pomocą Arduino Mega.

Przydatne Linki:

Biblioteki dla ARDUINO: http://henningkarlsen.com/electronics/library.php?id=51

video prezentujące możliwości wyświetlacza oraz bibliotek: LINK

przykład analogowego zegara: LINK

More information:
Schematic
Specification
Data sheet of HX8352-A
Display And Touch Demo code for ITDB02-3.2WD (Arduio)
Picture Display DEMO (C8051 )

Related Articles：
Demo code for ITDB02 TFT LCD
ITDB02-2.4 display with Arduino
ITDB02 Touch Screen Handwrite Demo
ITDB02 TFT LCD Library For Arduino
ITDB02 Shield V1.2 And ITDB02 Library V1.1
ITDB02 Arduino MEGA Shield v1.1 Come With Library v1.2
Library:ITDB02_Graph16 (Powerful display functions and large font)
