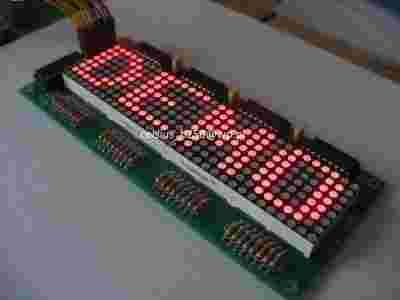

Przedmiotem aukcji jest zestaw (*) do samodzielnego montażu matrycowego wyświetlacza LED 32x8 o symbolu JB-001 V1.0.

Zestaw zawiera płytkę PCB oraz komplet elementów elektronicznych (montaż przewlekany - THT) w tym matryce LED koloru CZERWONEGO.

Cechy modułu LED:

- rozdzielczość 32x8 pikseli (256 jednokolorowych LED)

- 4 matryce LED AM-12088AMR-B(kolor CZERWONY, 32mm x 32mm)

- technika wyświetlania: metoda multipleksowa wierszami
- brak mikrokontrolera na płytce wyświetlacza (sterowanie mikrokontrolerem zewnętrznym z zapisanym programem VCC=5V - nie wchodzi w skład zestawu)

- klasyczne rozwiązanie na rejestrach szeregowych 74HC595 sterujących kolumnami wyświetlacza
- wiersze wyświetlacza sterowane poprzez układ ULN2803A

- zasilanie modułu 5V (**)
- możliwość rozszerzenia o kolejne moduły LED: nie

- wymiary 148mm x 64mm (w tym matryca LED 128mm x 32mm)

- Made in Poland

Sygnały wejściowe na złączu goldpin: GND, 5V, DATA, CLK, ENABLE, ROW0-ROW7 (***)

Zestaw zawiera:

- płytkę PCB

- 4 matryce LED

- 5 układów scalonych

- 5 podstawek pod układy scalone

- 5 kondensatorów

- 32 rezystory

- goldpiny, jumpery

Do płytki dołączam standardowo kody źródłowe (wyślę na skrzynkę e-mail) dwóch przykładowych programów na mikrokontrolery PIC16F84A, ATmega8A oraz ATmega2560 (język C, odpowiednio środowisko: CCS C, Atmel Studio 6 oraz Arduino). Dodatkowo nowy trzeci program ekstra (wersja dla ATmega8A i ATmega2560 - odpowiednio środowisko Atmel Studio 6 oraz Arduino).

Pierwszy z programów wyświetla statyczną bitmapę, drugi przesuwa bitmapę w poziomie, a trzeci przesuwa dowolny tekst ASCII.

Zainteresowanym prześle schemat elektroniczny oraz przykład podłączenia modułu LED do PIC16F84A i ATmega8A.

Układ nadaje się doskonale do celów edukacyjnych jako wstęp do układów cyfrowych oraz poznania działania i nauki programowania mikrokontrolerów 8-bitowych.

Moduł LED można wykorzystać do budowy zegara cyfrowego, miernika temperatury, tablicy informacyjnej z przesuwającym się tekstem itp

(*) Mogę sprzedać samą płytkę PCB za 30,70 zł + 8,50 zł koszt przesyłki. Płytka PCB jest wykonana profesjonalnie w firmie wytwarzającej obwody drukowane (laminat dwustronny, soldermaska, metalizowane otwory, cynowane pola lutownicze, opis elementów). Dostępna jest również droższa wersja z matrycami LED koloru żółtego lub zielonego.

(**)Można zasilać moduł LED + mikrokontroler sterujący z portu USB komputera/laptopa (USB komputera -> programator USBasp -> mikrokontroler sterujący + moduł LED lub USB komputera -> Arduino -> moduł LED)

(***) W bardzo prosty sposób do złącza można podłączyć cyfrowe układy HC259, 4017 lub dodatkowy HC595 i wysterować moduł LED odpowiednio 6, 5 i 3 liniami sterującymi (standardowo 11)
