Wyświetlacz 2.8" z panelem dotykowym: ITDB02-2.8

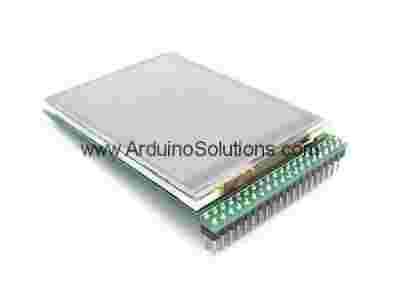

Moduł z wyświetlaczem LCD TFT 2.8" oraz panelem dotykowym. Poza wyświetlaczem na płycie modułu znajduje się gniazdo kart pamięci SD.
Dane wyświetlacza:
Wszystkie sygnały wymagane do obsługi modułu zostały wyprowadzone na 40 pinowe złącze.
Pin
Type*
Description
GND
G
Ground
VCC
P
5V Power Supply pin
NC
-
No connection
RS
I
Data/Command selection
WR
Write signal enable, low active
RD
Read signal enable, low active
DB8
Data Bus
DB9
DB10
DB11
DB12
DB13
DB14
DB15
CS
Chip Selection，Low level active
LED
Backlight
DB0
No connection(8bit mode)
DB1
DB2
DB3
DB4
DB5
DB6
DB7
T_CLK
Touch clock
T_CS
Touch chip selection
T_DIN
Touch data input
T_BUSY
O
Touch status
T_DOUT
Touch data output
T_IRQ
Touch interrupt
SD_SO
SD MISO
SD_SCK
SD SCK
SD_SI
SD MOSI
SD_NSS
SD NSS
Moduł pracuje z napieciem 3,3V, aby podłączyc go do systemu zasilanego napieciem 5V w linie danych i sterowania należy szeregowo wstawic rezystory 20-30k.
Współpraca z Arduino:
Aby wyświetacz współpracował z Arduino Duemilanove\Uno wymagany jest shield: Arduino Shield v1.3
Aby wyświetlacz współpracował z Arduino Mega wymagany jest shield: ITDB02 Arduino MEGA Shield lub TFT01 Arduino Mega Shield v1.2
Bilblioteki do obsługi wyświetlacza można pobrać ze strony: http://henningkarlsen.com/electronics/library.php?id=51
Współpraca z Raspberry PI
Wymagany jest adapter: Adapter LCD dla Raspberry PI
Dodatkowe informacje: Schematic Datasheet of ITDB02-2.8 Datasheet of ILI9325DS Datasheet of TSC2046 Display Demo code for ITDB02-2.8 (Arduino) Display Library : ITDB02_Graph Library Touch Library: ITDB02_Touch SD Library : TinyFAT
