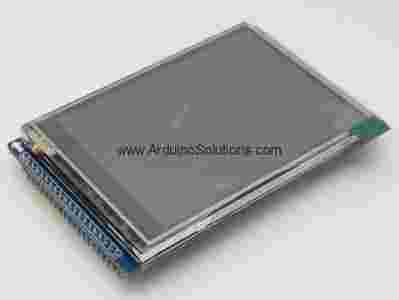

Wyświetlacz 2,8" z panelem dotykowym, sterowanie SPI,16bit

Wyświetlacz 2,8" z panelem dotykowym. Obsługa za pomocą SPI,8-bit,16-bit

Kontroler LCD	ILI9325C
Kontroler panela dotyk.	ADS7843 lub XPT2046
Typ LCD	TFT
Interfejs LCD	SPI
Interfejs panela dotyk.	SPI
Podświetlanie	LED
Ilość kolorów	65536
Rożdzielczość	320*240
Raster pinów	2.00 mm

Dostępne jest proste demo dla LPC1768 oraz dla Arduino.

Podłączając wyświetlacz do Arduino należy zwrócić uwagę na poziomy napięć - wyświetlacz pracuje z napięciem 3,3V. Należy zastosować konwerter poziomów napięć 5V <-> 3,3V. Można również wykorzystać shield ITDB02 Arduino Shield lub ITDB02 Arduino MEGA Shield v2.0 i użyć przewodów.

Można również użyć Iteaduino, płytki zgodnej z Arduino, która posiada przełącznik przełączający zasilanie Atmegi na napięcie 3,3V. Wtedy nie potrzebujemy konwerterów poziomów napięć.

Wyświetlacz nie będzie działał z shieldami zbudowanymi na rezystorach (rezystory 10k szeregowo w linie danych).

Działanie wyświetlacza z Arduino: link

Demo z filmiku przesyłam osobą które zakupią wyświetlacz.

HY28B Pin Description

PIN NO	SYMBOL	DESCRIPTION	FUNCTION
1	5V_IN	5V power supply	When powered from 5V supply, Pin 20 & Pin 21 ( 3V3_IN & 3V3_OUT ) provide 3.3V output.
2	GND	Ground	Power Ground
3	D10	Data bus	D10
4	D11	Data bus	D11
5	D12	Data bus	D12
6	D13	Data bus	D13
7	D14	Data bus	D14
8	D15	Data bus	D15
9	D16	Data bus	D16
10	D17	Data bus	D17
11	LCD_CS & CS	LCD chip select	Low active
12	RS	Instruction/Data register selection	RS = 1 : Instruction Register RS = 0 : Data Register
13	LCD_SCK & WR	LCD SPI Clock & Write	connects to SPI SCK & WR = 0, RD = 1
14	RD	Read	WR = 1, RD = 0
15	RESET	Reset the controller chip	Low active
16	LCD_SDO	LCD SPI data output	connects to SPI MISO
17	LCD_SDI	LCD SPI data input	connects to SPI MOSI
18	NC	Not connect	Not connect
19	GND	Ground	Power Ground
20	3V3_IN	3.3V power supply	3V3_IN = 3V3OUT, When powered from 3.3V supply, 5V_IN keep NC.
21	3V3_OUT	3.3V power supply	3V3_IN = 3V3OUT, When powered from 3.3V supply, 5V_IN keep NC.
22	GND	Ground	Power Ground
23	D0	Data bus	D0
24	D1	Data bus	D1
25	D2	Data bus	D2
26	D3	Data bus	D3
27	D4	Data bus	D4
28	D5	Data bus	D5
29	D6	Data bus	D6
30	D7	Data bus	D7
31	NC	Not connect	Not connect
32	TP_CS	Touch screen chip select	Low active
33	TP_SCK	Touch screen SPI clock	connects to SPI SCK
34	TP_SDI	Touch screen data input	connects to SPI MOSI
35	TP_SDO	Touch screen data output	connects to SPI MISO
36	TP_IRQ	Touch screen interrupt	Low level while the touch screen detects pressing
37	NC	Not connect	Not connect
38	NC	Not connect	Not connect
39	GND	Ground	Power Ground
40	BL_CTRL	Backlight brightness adjustment	Control the backlight brightness via PWM

HY28B Interface Mode Selection

Note 1 = open, 0 = short
IM2	IM1	IM0	Interface Mode
0	1	0	16bit interface D[17:10], D[07:00]
0	1	1	8bit interface D[17:10]
1	0	0	Serial Peripheral Interface (Default SPI)
1	0	1	Serial Peripheral Interface (SPI)

Document

HY28B dimension.pdf
HY28B schematic.pdf
ILI9325C datasheet.pdf
HY28B PCB(Protel & AD Format).lib
HY28B for SPI interface example source code.rar
HY28B for 16bit interface example source code.rar
