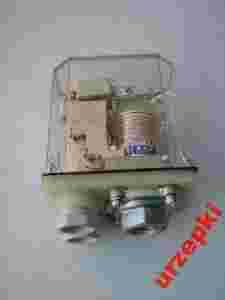

Łączniki ciśnieniowe LCA
OMNIGENA

Producent:	OMNIGENA
Numer katalogowy:	Łączniki ciśnieniowe LCA
Okres gwarancji:	24 miesiące

Opis produktu:

Łączniki są przeznaczone do sterowania urządzeniami ciśnieniowymi, utrzymujące ciśnienie czynnika w stałych określonych granicach. Produkowane w trzech typowielkościach zależne od zakresu ciśnienia (0,4 MPa, 0,8 MPa, 1.1 MPa).Łączniki LCA wykonane są jako trzytorowe lub jednotorowe dwuprzerwowe rozłączniki manewrowe prądu przemiennego, niskonapięciowe, mechanizowane.Łącznik ciśnieniowy typu LCA stanowi odmianę stycznikową rozwierną. Podstawa, korpus, szczęka ruchoma i nieruchoma są wykonane z tworzywa wzmocnionego włóknem szklanym. Miedziane zestyki mają nakładki ze srebrotlenku kadmu. Obudowa łącznika jest wykonana z poliwęglanu.

Warunki pracy:
* Łączniki są przeznaczone do instalowania w pomieszczeniach zamkniętych wolnych od pyłów, gazów i par wybuchowych lub chemicznie czynnych.
* Dopuszczalna wysokość instalowania nie może być większa niż 2000 m n.p.m. Najwyższa szczytowa temperatura otoczenia wynosi 40oC, najwyższa średnia w ciągu doby 35oC, najniższa -40oC.
* Najniższa wilgotność względna może dochodzić do 50% przy temperaturze 40oC i do 90% przy temperaturze 20oC.
* Łącznik podczas pracy powinien być ustawiony pokrywą ku górze. Odchylenie od pionu nie może być większe niż 5o.
* Stopień ochrony IP 430.

Dane techniczne:

znamionowe napięcie izolacji	380 V
Częstotliwość znamionowa	50 Hz i 60 Hz
Znamionowy prąd ciągły	16 A
Znamionowe napięcie probiercze izolacji	2,5 kV
Znamionowa częstość połączeń	360 cykli/h
Trwałość mechaniczna	1 * 106 cykli
Minimalna temperatura czynnika napędowego	0oC
Maksymalna temperatura czynnika napędowego	40oC
Rodzaj czynnika napędowego	woda, powietrze, olej maszynowy, olej transformatorowy
Maksymalna prędkość zmian ciśnienia	0,05 MPa/s
Minimalna prędkość zmian ciśnienia	0,001 MPa/s
Przekroje przewodów przyłączeniowych	min 1,5 mm2 max 4 mm2
Masa łącznika	0,45 kg
