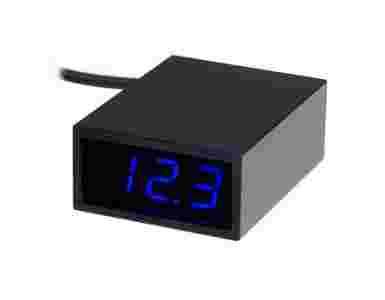

Praktyczny 3-cyfrowy woltomierz napięcia stałego zaprojektowany specjalnie do pomiaru napięcia pakietów akumulatorów czy kontroli napięcia instalacji motocyklach z instalacją 12V.
3-cyfrowy woltomierz napięcia stałego przeznaczony do pomiaru i kontroli napięcia akumulatorów 12V kwasowych lub żelowych. Dzięki uszczelnionej obudowie może być stosowany w motocyklach lub sprzęcie pływającym. W przypadku spadku napięcia poniżej ustawionego progu lub gdy napięcie przekroczy 15V3 (przeładowanie akumulatora) miernik włącza alarm. Alarm jest sygnalizowany na wyświetlaczu miganiem literki "A" na przemian z miganiem jasnej diody alarmowej i krótkim pokazaniem aktualnego napięcia. Alarm trwa maksymalnie ok. 15 minut po czym wyłącza się. Dolne próg alarmu możemy ustawiać w zakresie od 10V do 12V4 z krokiem 0.1V / 0.2V. Napięcie 15V3 jest ustawione na stałe. Programowanie odbywa się jednym przyciskiem, w prosty, intuicyjny sposób. Wodoodporny przycisk został umieszczony z tyłu obudowy. Miernik ma tylko dwa wyprowadzenia (+/-) co ułatwia podłączenie do instalacji.
Zastosowanie:
- Kontrola napięcia w motocyklach z instalacją 12V
- Kontrola napięcia akumulatorów na jachtach i łodziach
Właściwości:
- Pomiar napięcia stałego od 6.5V do 37V
- Uszczelniona, niewielka obudowa (40 x 20 x 52mm)
- Programowany alarm zbyt niskiego napięcia akumulatora
- Alarm po przekroczeniu napięcia 15V3 (przeładowanie)
- 4 - stopniowa regulacja jasności wyświetlaczy
- Prosty sposób regulacji i programowania miernika
- Tylko dwa przewody do podłączenia ( + / - )
- Nie wymaga baterii zasilającej
- Odporny na omyłkowe, odwrotne podłączenie
| Dane Techniczne |
| Zakres pomiarowy: |
6V5 - 37V (napięcie zasilania = napięcie mierzone) |
| Prąd pobierany: |
od 5mA do 45mA (zależy od napięcia zasilania i jasności LED) |
| Ilość odczytów / sek: |
2-3 / sek. |
| Sposób pomiaru: |
pomiar uśrednionego napięcia DC |
| Wyświetlacz: |
3 cyfry LED 10mm |
| Kolor wyświetlacza: |
czerwony (+ niebieska dioda alarmu) lub niebieski (+ czerwona dioda) |
| Dokładność: |
+/- 1 cyfra = +/- 0.1V |
| Wymiary : |
40 x 20 x 52mm |
Woltomierz zamknięto w aluminiowej obudowie pomalowanej czarnym lakierem proszkowym. Od spodu obudowy są dwa otwory M3 (+ 2 nierdzewne śruby M3/6) służące do mocowania woltomierza.
Regulacja jasności:
Miernik ma cztery poziomy jasności świecenia wyświetlacza. Każde krótkie (poniżej 2sek.) naciśnięcie klawisza powoduje zmniejszenie jasności w cyklu zamkniętym, tzn. że naciśnięcie klawisza przy najmniejszej jasności spowoduje powrót do jasności maksymalnej. Miernik zapamiętuje ustawioną jasność i po wyłączeniu zasilania do niej powraca. Zmniejszenie jasności powoduje również zmniejszenie poboru prądu. Dla wskazania 12V są to następujące wartości: 33mA / 17mA / 7mA / 5mA.
Programowanie:
Przytrzymanie wciśniętego klawisza powyżej 2 sek. powoduje wejście do Menu. Teraz każde naciśnięcie klawisza spowoduje przeskok do następnej pozycji w MENU w/g następującej kolejności:
OFF, on, 0.4, 0.3, 0.2, 0.1, 0.0, -0.1, -0.2, ......... -1.8, -2.0, SLO, FAS
Przy czym "OFF" - wyłącza alarm, "on", włącza alarm, liczby od 0.4 do -2,0 są to wartości alarmu liczone jako odchyłka od napięcia znamionowego akumulatora (12V), SLO - włączenie opóźnienia alarmu, FAS wyłaczenie opóźnienia. Naciśnięcie klawisza przy pozycji FAS spowoduje powrót do początku MENU. Zasadą programowania jest: ustaw odpowiednią wartość i czekaj. Jeżeli przez 4 sek. nie naciśniemy klawisza, miernik zapamięta ustawioną wartość i wyjdzie z trybu programowania.
Przykład: ustawić alarm, żeby sygnalizował spadek napięcia poniżej 11.5V
1. przytrzymać klawisz powyżej 2 sekund
2. gdy na wyświetlaczu pojawi się "OFF" naciskać kilkakrotnie klawisz aż pojawi się -0.5 (12V-0.5V=11.5V)
3. poczekać ok. 4 sek. miernik wyświetli "End" i wyjdzie z trybu programowania.
W ten sposób ustawiliśmy jednocześnie próg działania alarmu i włączyliśmy alarm. Gdy napięcie akumulatora spadnie poniżej 11.5V miernik będzie to sygnalizował miganiem literki "A" na przemian z miganiem jasnej diody alarmowej i krótkim pokazaniem aktualnego napięcia. Alarm trwa ok. 15 minut po czym wyłącza się. Żeby włączyć go ponownie bez zmiany progu, należy wejść do MENU, ustawić "on" i poczekać na zapamiętanie ustawienia. Również odłączenie zasilania i powtórne włączenie uaktywni alarm.
Włączenie alarmu: wybrać w MENU "on" lub ustawić nowy próg alarmu.
Wyłączanie alarmu: Alarm wyłącza się na 4 sposoby:
1. Wybrać w MENU pozycję OFF i poczekać na zapamiętanie. Ustawiony próg alarmu pozostaje oczywiście w pamięci, ale alarm jest nieaktywny. Alarm będzie nieaktywny również po powtórnym włączeniu zasilania. Żeby włączyć go ponownie należy w MENU wybrać "on".
2. W czasie trwania alarmu naciśnięcie klawisza spowoduje jego wyłączenie. Żeby alarm uaktywnić ponownie należy z MENU wybrać "on" lub wyłaczyć i powtórnie włączyć zasilanie.
3. Alarm wyłączy się sam po 250 cyklach migania. Żeby alarm uaktywnić ponownie należy z MENU wybrać "on" lub wyłaczyć i powtórnie włączyć zasilanie.
4. Jeżeli w czasie trwania alarmu (przed 250 sygnałem) napięcie wróci do wartości powyżej progu, to wyłączy się miganie diod, ale alarm będzie nadal aktywny i przy następnym spadku napięcia włączy sygnalizację. Dzieje się tak np. w czasie rozruchu silnika, kiedy na krótko napięcie akumulatora spada poniżej progu włączenia alarmu.
Opóźnienie włączenia alarmu:
Funkcja ta powoduje, że krótkotrwałe spadki napięcia są ignorowane i sygnalizacja alarmu nie włącza się. Wyświetlacz natomiast przez chwilę wyświetli "A" po czym przejdzie do normalnej pracy. Włączenie tej funkcji następuje przez wybranie w MENU pozycji "SLO", wyłączenie - wybranie pozycji "FAS"
Alarm jest sygnalizowany na wyświetlaczu miganiem literki "A"
na przemian z miganiem jasnej diody alarmowej i krótkim
pokazaniem aktualnego napięcia.
Montaż mechaniczny:
Na spodniej stronie obudowy znajdują się 4 nierdzewne śruby. Dwie z nich ,zagłębione w obudowę służą do mocowania płytki woltomierza i nie należy ich ruszać. 2 pozostałe (M3), wystające ponad obudowę, należy wykręcić i za ich pomocą przymocować woltomierz do odpowiedniej podstawki - wysięgnika. Podstawkę należy wykonać samodzielnie np. z mosiężnej blachy 1.5mm i przykręcić ją do obudowy woltomierza przez podkładkę gumową, która jednocześnie uszczelnia otwory i zapobiega odkręcaniu się śrub. Dla pewności można gwint dodatkowo zabezpieczyć przed odkręcaniem za pomocą kropli lakieru. (Podkładki gumowej nie ma w komplecie). Podstawka powinna być usztywniona, żeby nie wpadała w drgania.
Przekrój obrazujący sposób mocowania podstawki do woltomierza
Uwagi o uszczelnieniu:
Obudowa miernika została uszczelniona, ale nie oznacza to, że jest całkowicie wodoszczelna. Od spodu znajdują się wkręty mocujące, które powinny zostać dodatkowo uszczelnione przez użytkownika podkładkami gumowymi. Jeżeli nie zostanie to wykonane, wtedy przy deszczu i silnym wietrze może tą drogą przedostawać się woda.
Jeżeli zaobserwujemy zaparowanie szarej, przezroczystej osłony wyświetlaczy (pleksa), należy miernik zdemontować, odkręcić 2 śruby mocujące M3 (utworzą się otwory wentylacyjne) i pozostawić w ciepłym pomieszczeniu do wyschnięcia.
Dobrym sposobem na poprawienie odporności miernika jest pokrycie pleksy i lakieru obudowy, twardym woskiem, takim jaki używamy do konserwacji karoserii. Należy to wykonać za pomocą delikatnej szmatki, żeby nie porysować przezroczystej pleksy - osłony wyświetlaczy. Po wyschnięciu oczywiście delikatnie polerujemy. Miernik fabrycznie jest tak zakonserwowany, ale po czasie dobrze jest konserwację powtórzyć.
Przezroczysta osłona wyświetlaczy jest wklejana do obudowy od wewnątrz. Drobne szczelinki między obudową a osłoną widoczne od zewnątrz nie świadczą o jej nieszczelności.
Tył obudowy zalewany jest silikonem, z którego wystaje tylko klawisz do programowania i przewód do podłączenia. Na zamówienie możemy nie zalewać obudowy silikonem. Umożliwia to zdublowanie klawisza programującego i diody alarmowej w celu umieszczenia ich poza obudową miernika.
Porównanie wielkości woltomierza i typowego pudełka zapałek.
|
