Woltomierz AC / DC TRUE RMS

Kontakt:

tel.	(22)[zasłonięte]245 09
kom:	501 [zasłonięte] 418
e-mail:	[zasłonięte]@jsel.pl
www:	www.jselektronik.pl

Pracujemy:

od poniedziałku do piątku w godzinach 9-17

wysyłki realizujemy w dni robocze.

Koszty przesyłki:

Szczegóły w zakładce "Dostawa i płatność"

Zapewniamy:

gwarancję 24 miesiące

pomoc techniczną

fakturę VAT lub paragon

Dane konta:

mBank

02 1140 [zasłonięte] 2[zasłonięte]0040002 [zasłonięte] 598354

Produkt nowy, gwarancja 24 miesiące

.

Właściwości: (Woltomierz V35AC true RMS AC/DC)

Zakres pomiaru napięcia zmiennego AC 35V .
Zakres pomiaru napięcia stałego DC +/-50V .
Pomiar wyższych napięć, np. AC 230V, po zastosowaniu dzielnika napięcia.
Sposób pomiaru: TRUE RMS z uwzględnieniem składowej stałej.
Mozliwa regulacja jasności wyświetlaczy
Przeznaczony do pracy ciągłej.
Do wyboru kolor i wielkość wyświetlacza LED.
Dostępna wersja z alarmem napięcia (na innej aukcji)

W zamówieniu prosimy o podanie wybranej opcji dostawy i płatności oraz koloru i wysokości wyświetlacza LED. Jeżeli nie jest wybrany kolor, wysyłamy LED 14mm w kolorze czerwonym.

Wersje woltomierza V35AC dostępne na tej aukcji:
V35AC/10R	LED 10mm czerowny
V35AC/10G	LED 10mm zielony
V35AC/10B	LED 10mm niebieski
V35AC/10Y	LED 10mm żółty
V35AC/14R	LED 14mm czerwony
V35AC/14G	LED 14mm zielony

Zastosowanie:

Kontrola napięcia AC/DC w tym, dla przebiegów odkształconych ze składową stałą
Sterowniki / prostowniki tyrystorowe
Sterowniki PWM
Kontrola napięcia sieci 230V - po dodaniu symetrycznego dzielnika napięcia.
Powiadamianie o spadku lub wzroście napięcia AC/DC do ustalonych poziomów (wersja z alarmem)

Opis: TRUE RMS oznacza "prawdziwą wartość skuteczną" napięcia i z definicji określa taką wartość napięcia stałego która na danej rezystancji powoduje ten sam skutek cieplny co mierzony przebieg. Na ogół woltomierze są skalowane w wartościach RMS ale mierzą napięcie średnie. Większość mierników AC w ogóle nie uwzględnia składowej stałej (odcina kondensatorem, nawet mierniki opisane jako TRUE RMS). Pomiar TRU RMS DC jest nieocenioną własnością w przypadku przebiegów odkształconych, zawierających składową stałą. Poniżej przedstawiono tabelkę z porównaniem wyników otrzymanych przy pomiarze przebiegu TTL różnymi miernikami (metodami).

Miernik polecany jest szczególnie do urządzeń ze sterownikiem PWM lub tyrystorowym. Typowy zakres częstotliwości pracy to 0 - 200Hz ale dla przebiegów powtarzalnych może sięgać powyżej 10kHz. (tabelka w opisie pdf). Dostępna jest wersja z separacją galwaniczną obwodu pomiaru od obwodu zasilania ale na ogół nie jest to wymagane, gdyż układ zasilania miernik jest najczęściej niezależny. Miernik można wykorzystać do pomiaru napięcia sieci 230V po zastosowaniu symetrycznego, bezpiecznego, dzielnika napięcia (schemat w opisie miernika "pdf".).

DANE TECHNICZNE
Zasilanie:	6V8 - 37V DC
Prąd pobierany:	od 6mA do 45mA (zależy od napięcia zasilania)
Zakres pomiaru DC:	+/- 50V
Zakres pomiaru AC:	35V AC
Całkowit zakres pomiaru AC + DC:	100Vpp
Sposób pomiaru napięcia:	pomiar TRUE RMS AC+DC
Częstotliwość próbkowania:	2kHz
Częstotliwość pracy:	0Hz - 200Hz
Dokładność:	3% +/- 2 cyfry
Wyświetlacz:	3 cyfry LED 10mm, 14mm (20mm, 25mm na zmówienie)
Kolor wyświetlacza:	zależy od wielkości LED

Montaż: Miernik dostępny jest z wyświetlaczem o wysokości cyfr 10mm, 14mm typowo, oraz 20mm i 25mm na zamówienie. Można zamontować go w osobnej obudowie lub bezpośrednio w urządzeniu z którym współpracuje. Do miernika dołączone są śruby i tulejki. Dodatkowo (nie ma w komplecie) oferujemy zestaw montażowy czyli płytkę z szarej pleksy śruby, tulejki + szablon ułatwiający wycięcie otworów w obudowie. Poniżej, w tabeli przedstawiono niektóre z możliwości.

Możliwa regulacja jasności: Miernik ma możliwość regulacji jasności świecenia wyświetlaczy. Na krawędzi płytki znajdują się 2 punkty lutownicze (oznaczone SW). Zwarcie tych punktów powoduje zmianę jasności w cyklu zamkniętym tzn. po dojściu do jasności minimalnej następuje powrót do jasności max. Sa 3 poziomy jasności i wygaszenie oznaczone jako -0-. Można ustawić jasność na stałe a można też podłączyć do tych punktów dowolny przycisk monostabilny i zamocować go w obudowie. Ustawienie jasności zostaje zapamiętane. Gdy miernik jest w trybie wygaszenia to jednokrotne naciśnięcie klawisza spowoduje wyświetlenie wartości mierzonej na ok. 2 sek. i powrót do stanu wygaszenia. Żeby powrócić do ciągłego wyświetlania należy przycisk nacisnąć dwukrotnie. Wersja miernika z alarmem, ma zamontowany przycisk na płytce wyświetlaczy.

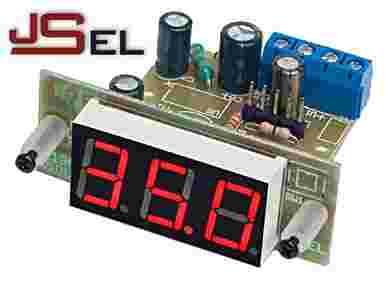

Woltomierz V35AC z wyświetlaczem 14mm

Dane techniczne miernika V35AC ok. 120kB

W zamówieniu prosimy o podanie wybranej opcji dostawy i płatności oraz koloru i wysokości wyświetlacza LED. Jeżeli nie jest wybrany kolor, wysyłamy LED 14mm w kolorze czerwonym.

Ta aukcja dotyczy woltomierza V35AC (bez alarmu), w cenie 47PLN, o kolorze wyświetlacza LED do wyboru w/g tabelki poniżej. Inne wersje miernika (miernik z alarmem lub z większymi wyświetlsczami) będą dostępne na osobnych aukcjach.

Wersje woltomierza V35AC dostępne na tej aukcji:
V35AC/10R	LED 10mm czerowny
V35AC/10G	LED 10mm zielony
V35AC/10B	LED 10mm niebieski
V35AC/10Y	LED 10mm żółty
V35AC/14R	LED 14mm czerwony
V35AC/14G	LED 14mm zielony

ZAPRASZAMY !
